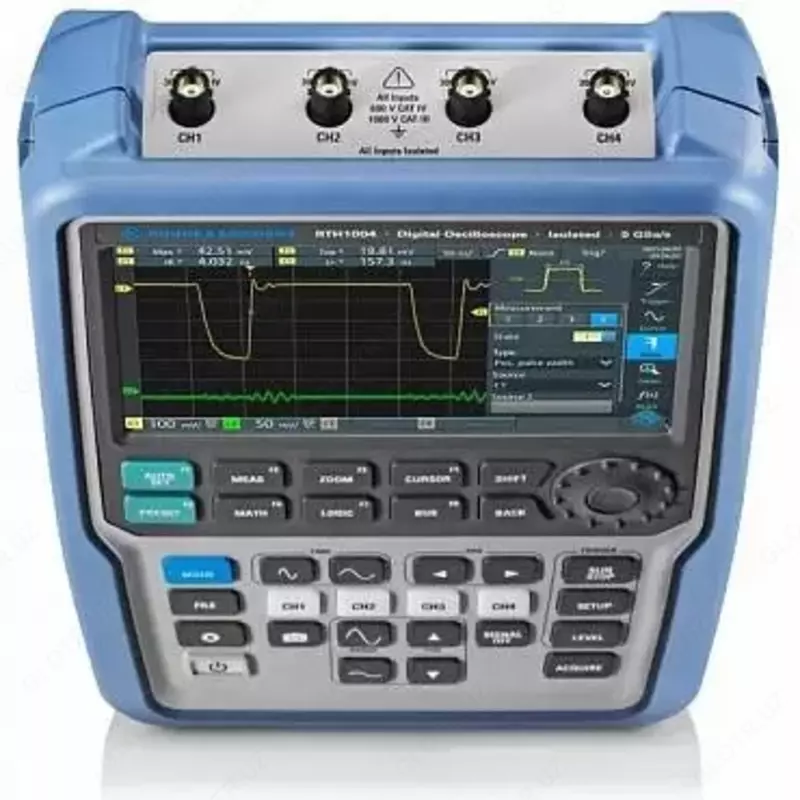

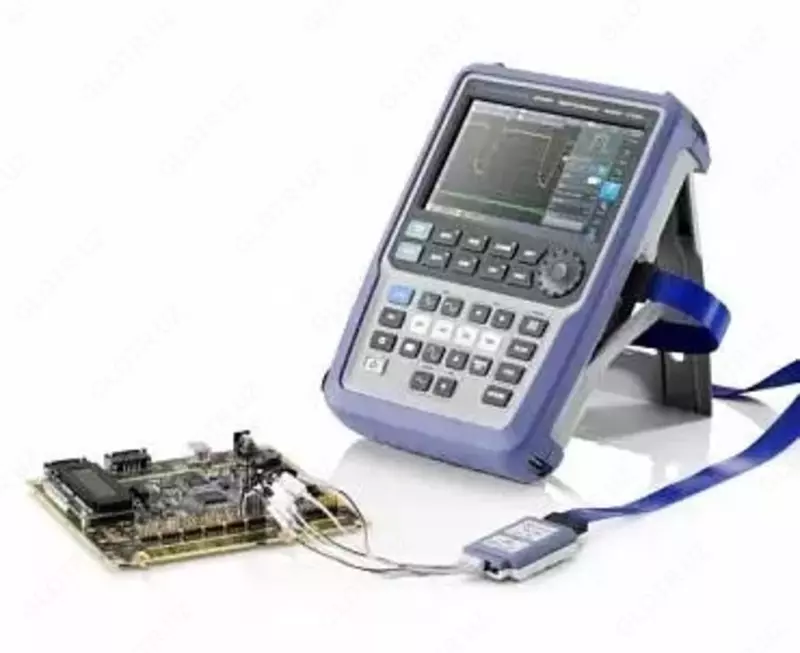

RTH1004+B244 - raqamli osiloskop

Texnik xususiyatlari RTH1004+B244
R&S® RTH1002 R&S® RTH1004
Vertikal burilish tizimi
Kirish kanallari 2 osiloskop 4 osiloskop
1 multimetr 8 mantiq (variant RTH-B1)
8 mantiqiy (RTH-B1 varianti)
Analog kanallar uchun tarmoqli kengligi 60 MHz RTH1002 60 MHz RTH1004
100 MGts RTH1002-B221 100 MGts RTH1004-B241
200 MGts RTH1002-B222 200 MGts RTH1004-B242
350 MGts RTH1002-B223 350 MGts RTH1004-B243
500 MGts RTH1002-B224 500 MGts RTH1004-B244
Mantiqiy kanallar uchun maksimal kirish chastotasi 250 MGts
Vaqtinchalik ko'tarilish vaqti (taxminiy) <5,8 ns odatda <5,8 ns
RTH-B221 opsiyasi bilan <3,5 ns RTH-B241 opsiyasi bilan <3,5 ns
RTH-B222 opsiyasi bilan <1,75 ns RTH-B242 opsiyasi bilan <1,75 ns

Vertikal og'ish koeffitsienti 2 mV / div dan 100 V / div gacha
Empedans analog kanallari 1 MŌ+/-1%, 12 pF +/-2 pF
Empedans mantiqiy kanallari 100 kŌ+/-2%, ~4 pF
Maksimal kirish kuchlanishi BNC kirishlari: CATIV 300 Vrms, 424 Vpeak
RT-ZI10 yoki -ZI11 zondlari bilan: CAT IV 600V, CAT III 1000V
Gorizontal burilish tizimi
Vaqt bazasi diapazoni 1 ns/div dan 500 s/div gacha
Vaqt bazasi xatosi +/- 10×10 -6
Ma'lumotlarni yig'ish tizimi
Namuna olish tezligi 1 x 5 GS/s 1 x 5 GS/s
analog kanallar 2 x 2,5 GS/s 2 x 2,5 GS/s
  4 x 1,25 GS/s
Namuna olish tezligi 8 x 1,25 GS/s
mantiqiy kanallar
5 GS/s namuna olishda 500 kDot xotira chuqurligi
2,5 GS/s namuna olishda 250 kPoints/kanal
1,25 GS/s namuna olishda 125 kPoints/kanal
Vertikal o'lchamlari 9 bit
50'000 to'lqin shakllari / s gacha yangilash tezligi
Sinxronizatsiya tizimi
Sinxronizatsiya manbalari, analog kanal kirishlari,
Mantiqiy kanal kirishlari (ixtiyoriy)
Ishga tushirish rejimlari avtomatik, kutish, bitta
Tetiklash turlari Standart: chekka bo'yicha, nosozlik bo'yicha, pulsning davomiyligi bo'yicha.
Majburiy emas (RTH-K19): TV/video, ketma-ketlik boʻyicha, holat boʻyicha, impuls polaritesi boʻyicha, aylanish tezligi boʻyicha, oyna boʻyicha, Data2soat, ketma-ket maʼlumotlar shinasi boʻyicha, kutish vaqti, interval boʻyicha, (RTH-K1 va K2): protokol boʻyicha
To'lqin shakli tahlili
Amplituda/vaqt/chastota/quvvat bo‘yicha toifalangan 33 tagacha o‘lchovni avtomatik o‘lchash
Kursor o'lchovlari Amplituda va vaqt
Qo'shish, ayirish, ko'paytirish, bo'lish, mutlaq qiymat, kvadratlashtirish, inversiyani matematik tarzda qayta ishlash
Maska testi Sinovdan o'tish/qobiliyatsizlik;
hodisaga reaktsiyani tanlash: yo'q / ovozli signal / to'xtash
bir vaqtning o'zida 5 tagacha niqob
Qo'shimcha funktsiyalar
Ma'lumotlar jurnali Bir vaqtning o'zida 4 tagacha kanal;
O'lchov tezligi: soniyada 1/2/5 o'lchov;
Xotira chuqurligi: har bir kanal uchun 2 million ball
Raqamli voltmetr (DVM) - Manba: Analog kanallar;
Ruxsat: 3 ta raqam;
4 tagacha o'lchov;
Kuchlanishni o'lchash: DC, AC, AC + DC maksimal / min / o'rtacha ko'rsatkich bilan
Raqamli multimetr (DMM) Manba: 4 mm banan kirishlari;
Ruxsat: 4 ta raqam;
Bir vaqtning o'zida 1 ta o'lchov;
O'lchov turlari: kuchlanish, oqim, qarshilik, uzluksizlik, diod sinovi, harorat, chastota, sig'im
