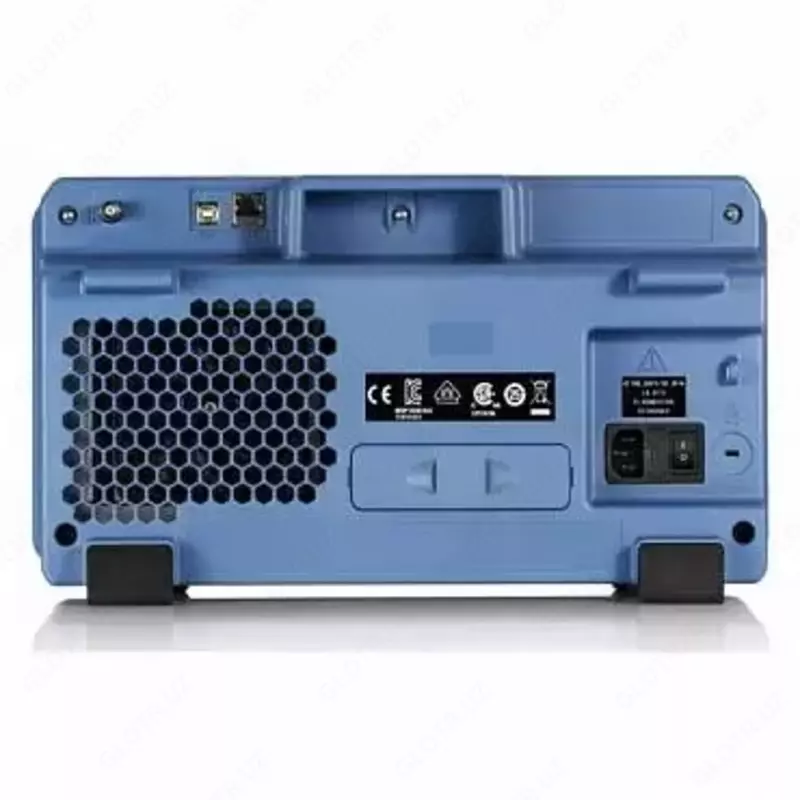

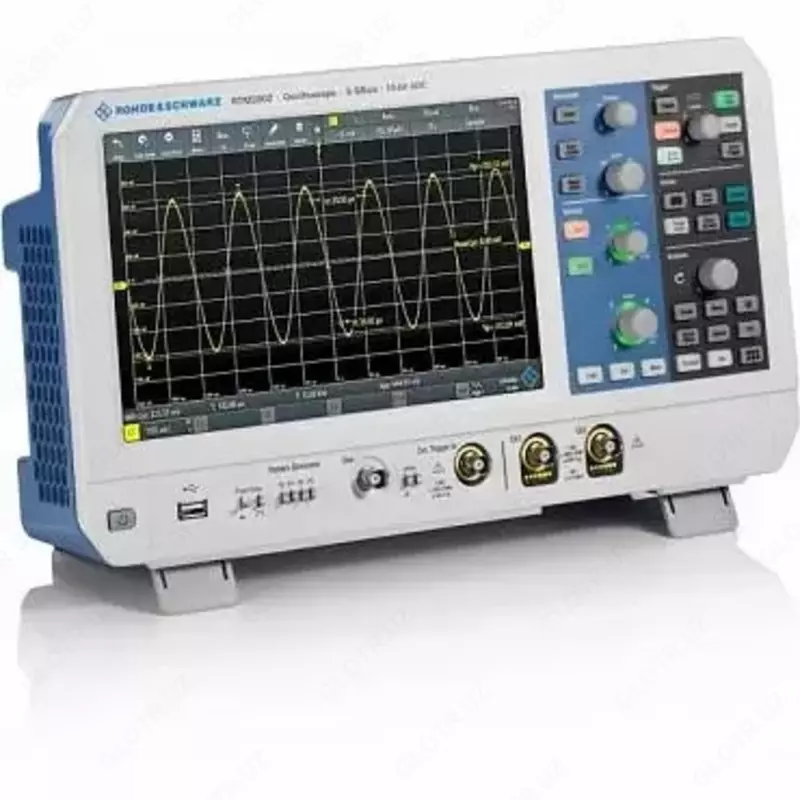

RTM3002 - raqamli osiloskop

RTM3002 Texnik xususiyatlari
Analog kanallar soni
2 ta osiloskop 16 mantiq (RTM-B1)

Analog kanallarning tarmoqli kengligi (burilish koeffitsienti ≤2 mV/div bilan)
100 MGts

Mantiqiy kanallar uchun maksimal kirish chastotasi
400 MGts

Vaqtinchalik javobning ko'tarilish vaqti (hisoblangan)
3,5 ns

Vertikal og'ish koeffitsienti diapazoni
50 Ō da: 0,5 mV/div dan 1 V/div ga 1 MŌ da: 0,5 mV/div dan 10 V/divgacha

Empedans analog kanallari
50 Ō+/-1,5%, 1 MŌ+/-1%, 14 pF +/-1 pF

Empedans mantiqiy kanallari
100 kŌ+/-2%, ~4 pF

Maksimal kirish kuchlanishi
Analog kanallar: 50 Ō da: 5 Vrms, maks. 1 MŌ ga 30 V cho'qqisi: 300 V RMS maks. 400 V (PEAK) Mantiqiy kanallar: +/- 40 V (PEAK)

Vaqt bazasi oralig'i
0,5 ns/div dan 500 s/div gacha

Vaqt bazasi xatosi
Kalibrlashdan keyin 2,5x10-6, kalibrlash oralig'ida 3,5x10-6

Analog kanallarni namuna olish tezligi
2,5 GS/s (Oddiy) 5 GS/s (Interleaved)

Chastotali mantiqiy kanallarni tanlash
2,5 GS/s (2 mantiqiy zond), 5 GS/s (1 mantiqiy prob)

Xotira chuqurligi
Har bir kanal uchun 40Mpts / 428Mpts segmentli xotira (RTB-K15) gacha bo'lgan 80Mpts.

Ruxsat
10 bit (yuqori aniqlik rejimida 16 bit)

Yangilanish tezligi
64 000 to'lqin shakllari / s gacha

Sinxronizatsiya manbalari
Analog kanallar, mantiqiy kanallar (ixtiyoriy)

Ishga tushirish rejimlari
Avtomatik, kutish rejimida, bir martalik

Ishga tushirish turlari
Standart: chekka, kenglik, video (PAL, NTSC, SECAM, PAL-M, SDTV 576i, HDTV 720p/1080i/1080p), naqsh, yugurish, ko‘tarilish/tushish vaqti, vaqt tugashi, chiziq Ixtiyoriy: seriyali avtobus: I2C, SSPI, SPI, UART/RS-232/RS-422/RS-485, CAN/LIN, audio (I2S, LJ, RJ, TDM), MIL-STD-1553, A

Avtomatik o'lchovlar
31 tagacha o'lchovlar amplituda/vaqt/chastota/quvvat/statistika sifatida tasniflanadi

Kursor o'lchovlari
Vertikal, gorizontal, V-marker

Matematik ishlov berish
17 ta asosiy funksiya, FFT

Maska sinovi
Sinovdan o'tish / muvaffaqiyatsiz

Diagonal
Kapasitiv rangli sensorli ekran, diagonali 10,1 dyuym

Ruxsat
1280x800 piksel (WXGA)

Interfeyslar
USB xost, USB qurilma, LAN

O'lchamlari
90×220×152 mm

Og'irligi
3.3
