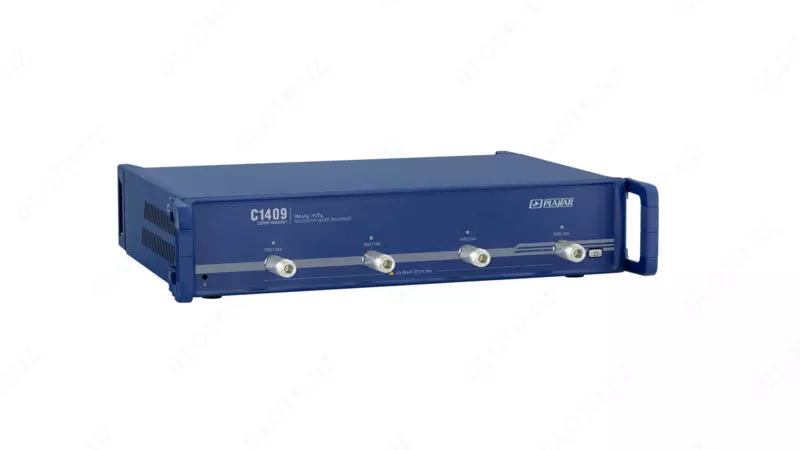

С1409. Анализатор цепей векторный

С1409 — высокоточный векторный анализатор цепей (VNA), предназначенный для измерения параметров радиочастотных и СВЧ-устройств. Прибор позволяет анализировать коэффициенты передачи и отражения (S-параметры) электронных цепей, усилителей, фильтров, антенн и других радиочастотных компонентов. Анализатор оснащён четырьмя измерительными портами и двумя синхронизированными генераторами испытательного сигнала, что позволяет одновременно измерять до шестнадцати элементов матрицы рассеяния четырёхпортового устройства за одно подключение. Прибор используется в лабораториях, научных исследованиях, телекоммуникациях и радиоэлектронной промышленности. Категория Контрольно-измерительные приборы Подкатегория Векторные анализаторы цепей Характеристики Основная информация Параметр Значение Наименование и модель C1409 Тип устройства Векторный анализатор цепей Производитель / бренд PLANAR Наличие на складе Под заказ Цена По запросу Область применения Радиоэлектроника, телекоммуникации, лаборатории Электрические характеристики Параметр Значение Диапазон рабочих частот 0,1 МГц – 9 ГГц Измеряемые параметры S11 – S44 Динамический диапазон до 160 дБ Диапазон выходной мощности −60 … +15 dBm Минимальный шаг частоты 1 Гц Импеданс 50 Ω Время измерения на одной частоте 10 мкс Питание 198–242 В Механические характеристики Параметр Значение Количество портов 4 Габаритные размеры 355 × 440 × 96 мм Вес 10 кг Тип исполнения Настольный лабораторный прибор Условия эксплуатации Параметр Значение Рабочая температура +5 … +40 °C Среда эксплуатации Лабораторная / промышленная Функциональные особенности Параметр Значение Области применения Разработка РЧ-устройств, телекоммуникации, измерительные лаборатории Назначение устройства Анализ параметров электрических и СВЧ-цепей Наличие дисплея Да Интерфейс подключения USB
