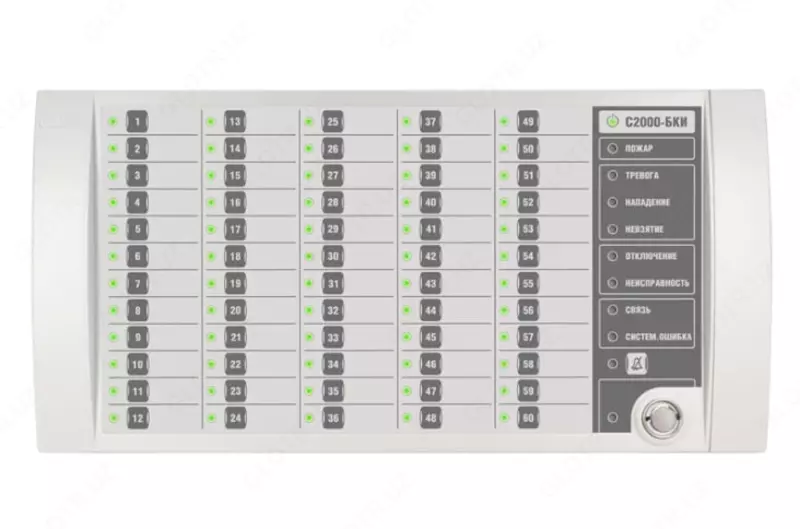

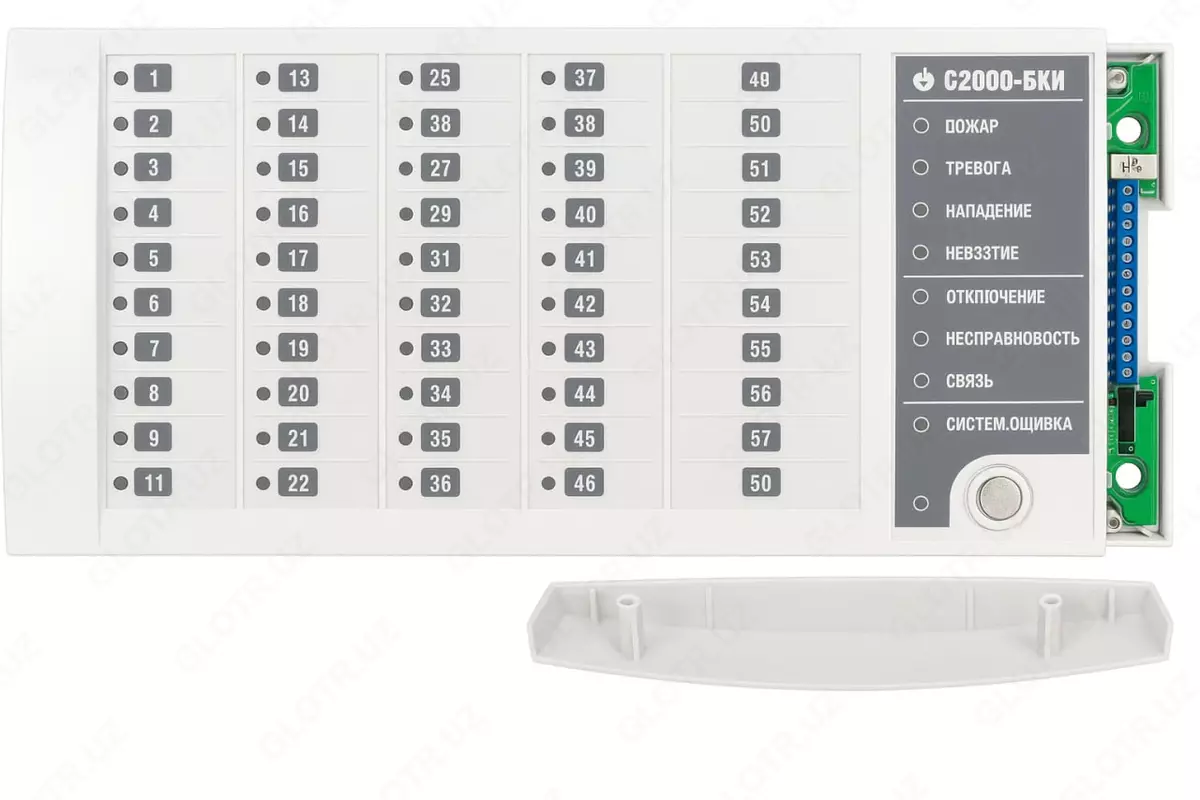

S2000-BKI klaviaturali indikator birligi

BKI 2000 boshqaruv va ko'rsatkich bloki - ishonchli boshqaruv va vizual xavfsizlik monitoringi

BKI s 2000 boshqaruv va indikator bloki muhandislik tizimlari, yong'in signalizatsiyasi, xavfsizlik tizimlari, ventilyatsiya va boshqa texnologik qurilmalarning holatini operativ monitoring qilish uchun mo'ljallangan universal qurilma. Ishonchliligi, ma'lumotlar mazmuni va foydalanish qulayligi tufayli BKI sanoat ob'ektlarida, ma'muriy binolarda va asbob-uskunalar holatini doimiy vizual nazorat qilish talab qilinadigan boshqa muhim joylarda qo'llaniladi.

BKI s 2000 boshqaruv va indikator blokining afzalliklari:

Tizim holatining vizual ko'rsatkichi - Yorug'lik va/yoki ovozli signallar joriy ish rejimini, nosozliklar yoki signal hodisalarining mavjudligini ko'rsatadi.

Ob'ekt xavfsizligini oshirish - Uskunalar, xavfsizlik tizimlari yoki yong'inga qarshi qurilmalarning ishlashidagi nosozliklarni tezda aniqlash imkonini beradi.

Turli tizimlar bilan moslik - Xavfsizlik, yong'in va jarayonni avtomatlashtirish uchun murakkab echimlarga birlashtirilishi mumkin.

Yilni korpus va oson o'rnatish - O'rnatish oson, devor yoki panelli shkafga o'rnatish uchun mos, texnik xizmat ko'rsatish uchun qulay.

Ishonchliligi va barqarorligi - Elektr xavfsizligi talablarini hisobga olgan holda qiyin sanoat sharoitida foydalanish uchun mo'ljallangan.

Boshqarish funktsiyasiga kirishni cheklash imkoniyati bilan 60 ta bo'limni (qurollash, o'chirish) tugmachali boshqarish

Bo'limni boshqarishga kirishni boshqarish uchun o'quvchini Touch Memory interfeysi bilan ulash

Boshqariladigan bo'limlar holatining 60 ta ikki rangli ko'rsatkichlari bo'yicha alohida displey: "Qurolli", "Qurolli", "Qurolsiz", "Signal", "Hujum", "Qurolli emas", "Yong'in", "Diqqat", "Nosozlik", "Texnik halqaning buzilishi", "Oddiy ... "", "Oqish", "Haroratning ko'tarilishi", "Yorilish/yorilish"," "Eshik qulflangan", "Eshik ochiq/yopiq", "Kirish yopiq/ochiq/normal"

"Orion Pro" tizimining "S2000-BI SMD" blokiga ulangan qismidagi signallar va nosozliklar "Yong'in", "Diqqat", "Signal", "Hujum", "Qabul qilinmadi" va "Nosozlik" LED ko'rsatkichlarida displey.

Bir yoki bir nechta nazorat qilinadigan bo'limlar uchun signalni qabul qilishda ovozli signalni yoqish va operator tomonidan uni qayta o'rnatish imkoniyati

Quyidagilar uchun ideal:

Yong'in va xavfsizlik signalizatsiya tizimlari

Binolarning muhandislik tizimlari

Shamollatish moslamalarini monitoring qilish

Vizual nazorat uchun yuqori talablarga ega bo'lgan har qanday ob'ektlar

2000 yildagi BKI ning texnik xususiyatlari:

Model - BKI 2000 yil

Maqsad - tizim holatini boshqarish va ko'rsatish bloki

Yorug'lik ko'rsatkichi - Orion ISO bo'limlari holatini ko'rsatish uchun 60 ta ikki rangli ko'rsatkichlar Orion ISO-da signallar va nosozliklar mavjudligini ko'rsatish uchun 7 ta bitta rangli ko'rsatkichlar

Elektron identifikatorlarning tashqi o'quvchi (EI) - 1 ta kirish

Ulangan o'quvchilarning interfeysi - Dallas Touch Memory

Reader LED boshqaruvi - Bitta LED

- 10 mA darajasida LEDlarni to'g'ridan-to'g'ri ulash uchun oqim cheklovi bilan "+5V CMOS" boshqaruv signali

O'rnatilgan ovozli signal - ha

Korpusni ochish sensori - mikroswitch

Aloqa porti (Orion ISO da ishlash uchun) - RS-485, Orion protokoli

Birlik quvvat manbai - tashqi DC manbasidan

Besleme zo'riqishida - 10,2 ÷ 28,0 V DC

Quvvat kirishlari soni - 2

Quvvat iste'moli - 3 Vt dan oshmasligi kerak

Birlik dasturlash - UProg.exe dasturi

Kompyuterga interfeys orqali ulanish - interfeys konvertori yordamida RS-485

O'rnatish turi - devorga o'rnatiladi

Signal rejimida joriy iste'mol

- kuchlanishda 200 mA dan ko'p bo'lmagan - 12 V

- kuchlanishda 100 mA dan oshmasligi kerak - 24 V

kutish rejimida (barcha ko'rsatkichlar o'chirilgan)

- kuchlanishda 50 mA dan ko'p bo'lmagan - 12 V

- kuchlanishda 50 mA dan oshmasligi kerak - 24 V

Elektr yoqilgandan keyin ishlashga tayyorligi - 2 s dan oshmasligi kerak

Ishlash harorati oralig'i - -30 dan +50 ° C gacha

Nisbiy namlik - +25 ° C da 98% gacha

G'ilofni himoya qilish darajasi - IP20

Gabarit o'lchamlari - 340x170x27 mm

Blokning og'irligi - 0,6 kg dan oshmasligi kerak

O'rtacha xizmat muddati - 10 yil
