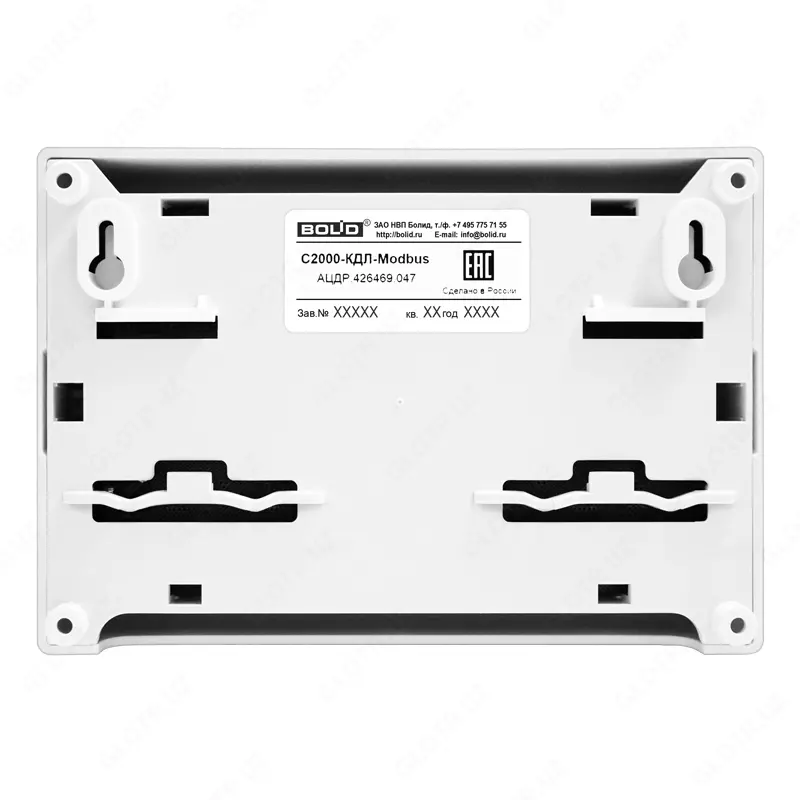

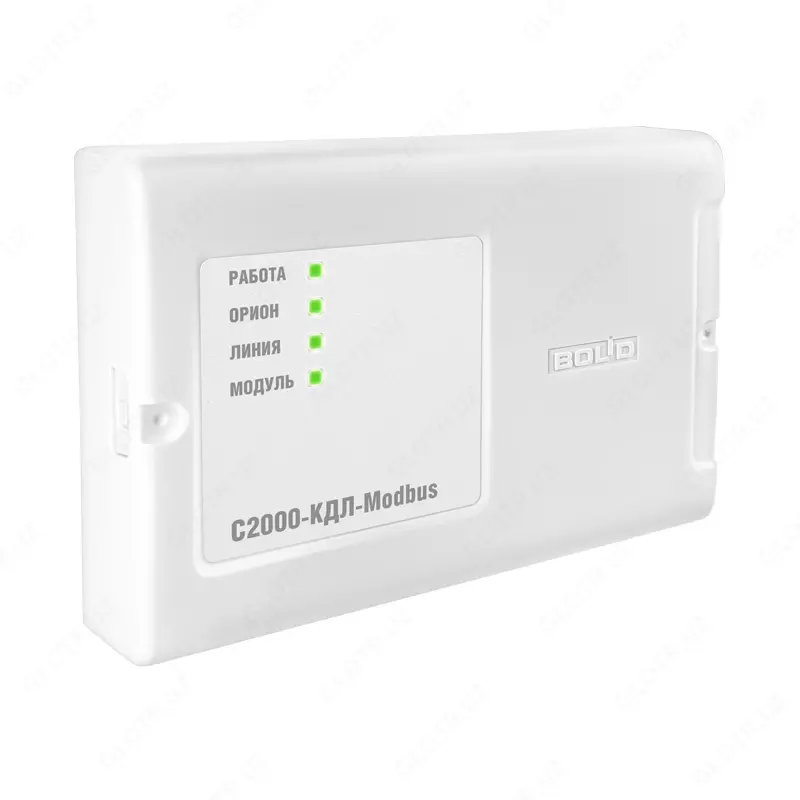

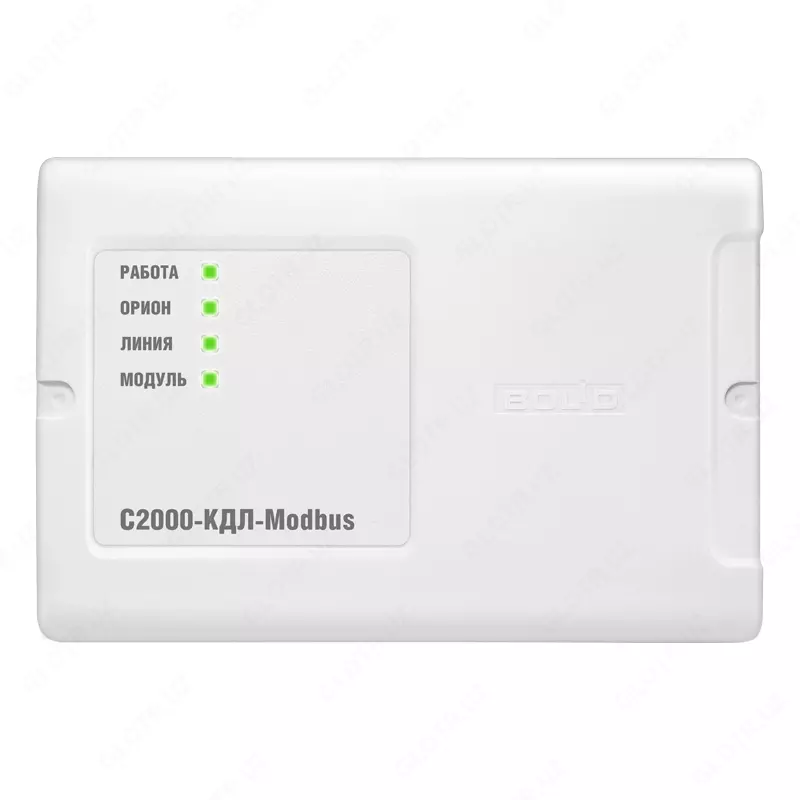

S2000-KDL-MODBUS - IKKI O’TKAZGICHLI ALOQA LINIYASINING NAZORATI

                     S2000-KDL-MODBUS - IKKI O’TKAZGICHLI ALOQA LINIYASINING NAZORATI

Modbus «S2000-KDL-Modbus» protokoli bilan galvanik izolyatsiyali ikki simli aloqa liniyasi nazoratchisi muhandislik tizimlarini avtomatlashtirish va dispetcherlashtirish uchun mo’ljallangan.

Xususiyatlari:

Boshqaruvchi quyidagilarga imkon beradi:
manzilli xabar beruvchilar (qo’riqlash, yong’indan saqlash, qo’riqlash-yong’indan saqlash, fizik kattaliklar va boshqalar) va/yoki nazorat qilinadigan manzilli kengaytirgichlar (AR) zanjirlari (KS) bilan taqdim etilishi mumkin bo’lgan manzilli kirish joylarining holatini nazorat qilish
manzilli signal-ishga tushirish bloklarining chiqishlari orqali boshqarish
manzilli xabarnomalar ishga tushirilganda va/yoki AR KM buzilganda interfeys orqali kompyuterga ogohlantiruvchi xabarnomalar berish RS-485
tizim bo’limlari tarkibiga kiruvchi o’z manzilli chiqish joylarini va manzilli kirish va chiqish joylarini markazlashtirilgan holda boshqarish

Boshqaruvchida Modbus protokolini o’zgartirish moduli (keyingi o’rinlarda Modbus) qo’llanilgan bo’lib, u tizimni Modbus-RTU interfeysi yordamida uchinchi tomon ishlab chiquvchilarining ob’ekt uskunalariga integratsiya qilish va voqealarni Ademco Contact ID protokolidagi RS-202TD uzatuvchisiga uzatish imkonini beradi.

Modul quyidagilarga imkon beradi:
nazorat qilinadigan qurilmalarni, DPLSning ikki simli aloqa liniyasi orqali ulangan qurilmalarning relelarini yoqish/o’chirishni boshqarish
DPLC bo’yicha qurilmalardan nazorat va boshqaruv parametrlarining son qiymatlarini olish
DPLS ikki simli aloqa liniyasi bo’yicha manzilli chiqish joylarini boshqarish

Texnik tavsiflari:

Doimiy tokning tashqi quvvat manbaidan nazoratchining quvvat kuchlanishi - 10,2 dan 28,4 V gacha

Quvvat kiritish soni - 2

Iste’mol qilinadigan quvvat - ko’pi bilan 4 Vt

12 V chiqish kuchlanishli manbadan quvvat olishda nazoratchi tomonidan iste’mol qilinadigan tok:

maksimal qiymati - 400 mA dan ortiq bo’lmagan

ulangan AU mavjud bo’lmaganda namunaviy qiymat - 80 mA

har biri 0,5 mA - 160 mA iste’molga ulangan 127 AUda namunaviy qiymat

Chiqish kuchlanishi 24 V bo’lgan manbadan quvvat olishda nazoratchi tomonidan iste’mol qilinadigan tok:

maksimal qiymati - 200 mA dan ortiq bo’lmagan

ulangan AU mavjud bo’lmaganda namunaviy qiymat - 40 mA

har biri 0,5 mA - 80 mA iste’molga ulangan 127 AUda namunaviy qiymat

DPLSning maksimal chiqish oqimi - 100 mA dan ortiq emas

Nazoratchi barcha ulangan AUlarni umumiy tok iste’moli bilan 64 mA gacha quvvat bilan ta’minlaydi

Ikki o’tkazgichli aloqa liniyasining uzunligi:

simlar kesilganda 0,2 mm2 - ko’pi bilan 160 m (sim diametri kamida 0,5 mm)

simlar kesilganda 0,5 mm2 - ko’pi bilan 400 m (sim diametri kamida 0,8 mm)

simlar kesilganda 0,75 mm2 - ko’pi bilan 600 m (sim diametri kamida 1 mm)

simlar kesilganda 1,5 mm2 - ko’pi bilan 1200 m (simlar diametri kamida 1,4 mm)

Ikki o’tkazgichli aloqa liniyasi (axborot sig’imi) bo’yicha nazoratchiga ulanadigan manzilli kirish/chiqish (manzilli xabar beruvchilar va manzilli kengaytirgichlar KT, manzilli sarflash hisoblagichlari kirishlari, signal-ishga tushirish bloklari relelarining chiqishlari) soni - 127

Kirishlarni guruhlash uchun zonalar soni - 64

Touch Memory (1-Wire, µ-LAN), Wiegand yoki ABA-TrackII chiqish interfeysiga ega bo’lgan Touch Memory, Proximity-karta yoki PIN-kodni ulanadigan elektron kalitlarni o’quvchilar soni - 1

Ikkita LED (bitta ikki rangli LED) o’quvchini boshqarish darajalari - + 5 V KMOP

To’g «ridan to’g» ri ulanganda LED orqali oqimni cheklash - 10 mA

O’quvchining ovoz signalizatorini boshqarish darajasi - + 5 V KMOP

Touch Memory kalitlari (Proximity-kartalar, PIN-kodlar) xotirasining sig’imi - 512

Nazoratchidan o’quvchigacha bo’lgan masofa - ko’pi bilan 100 m

Nazoratchi ikkita bo’lingan kontaktlar guruhining galvanik izolatsiyasini ta’minlaydi: quvvat kiritish terminallari, «RS-485 (Orion)» interfeysi, «RS-232» interfeysi, «RS-485 (Modbus)» interfeysi, o’quvchini ulash

DPLS terminallari

Galvanik izolatsiyaning maksimal kuchlanishi - 500 V dan ortiq emas
