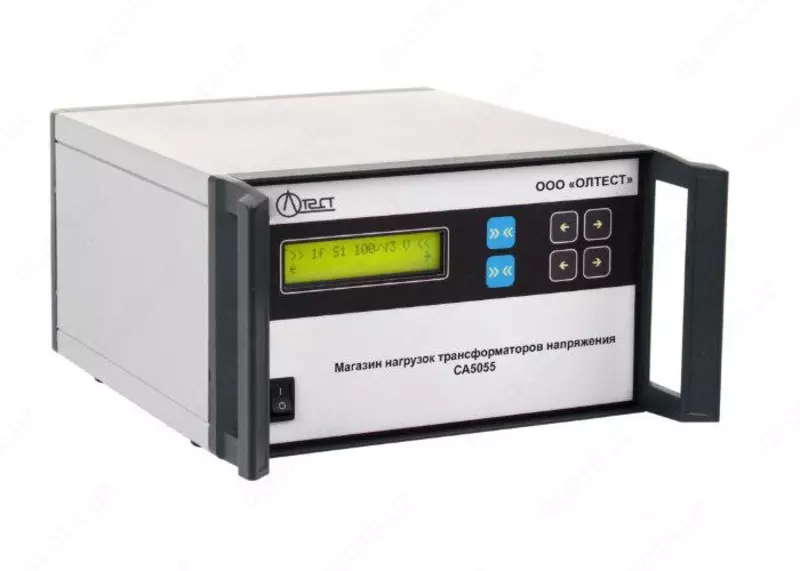

СА5055 — магазин нагрузок трансформаторов напряжений

Kod: P-0892564 Ushbu mahsulot sotuvda mavjud emas

Показать телефон Позвонить Xabar yuborish Xabar yuborish

Tavsifi

Назначение магазина нагрузок трансформаторов напряжений СА5055:
Электронный магазин нагрузок СА5055 предназначен для воспроизведения нагрузки во вторичных цепях однофазных и трехфазных трансформаторов напряжения при их калибровке (поверке, аттестации).
Электронный магазин нагрузок СА5055 используется производителями трансформаторов напряжения, метрологическими институтами и организациями, осуществляющими поверку и калибровку однофазных и трехфазных трансформаторов напряжения, а также при поверке и калибровке однофазных и трехфазных трансформаторов напряжения в местах их эксплуатации.

Особенности магазина нагрузок трансформаторов напряжений СА5055:

Воспроизведение значений нагрузки при поверке трансформаторов напряжения в соответствии с: ГОСТ 8.216, ГОСТ 1983, ГОСТ 23625, IEC 60044-2, IEC 61869-3, IEC 61869-4, IEC 61869-5;
Воспроизведение значений нагрузки для трехфазных трансформаторов напряжения с неравными номинальными значениями нагрузок фаз;
Компенсация сопротивления кабеля для подключения к вторичной обмотке;
Воспроизведение 100 % и 25 % номинального значения мощности нагрузки на номинальной частоте вторичного напряжения 50 Гц;
Установка значений нагрузки клавишами управления или дистанционно с помощью персонального компьютера при работе в комплекте с СА7400, СА507;
Удобный, интуитивно понятный интерфейс пользователя;
Возможность интеграции в испытательную систему, управляемую с помощью персонального компьютера;
Малые габариты и вес.

Варианты исполнения магазина нагрузок трансформаторов напряжений СА5055:

Магазин нагрузок СА5055 выпускается в двух исполнениях:

СА5055.1 воспроизводит значения нагрузки однофазных трансформаторов напряжения с номинальными значениями напряжения 100/3 В, 100/√3 В и 100 В в диапазоне напряжений от 20 до 120 % номинального значения;
СА5055.2 воспроизводит значения нагрузки однофазных трансформаторов напряжения с номинальными значениями напряжения 100/3 В, 100/√3 В, 100 В, 110/3 В, 110/√3 и 110 В:
– от 1 до 100 В·А – в диапазоне напряжений от 2 до 200 % номинального значения;
– свыше 120 В·А – в диапазоне напряжений от 2 до 120 % номинального значения.

Технические характеристики магазина нагрузок трансформаторов напряжений СА5055:

Номинальное значение напряжения нагрузки, В	cos φ	Номинальные значения мощности нагрузки S, В?А
		СА5055.1		СА5055.2
Нагрузка однофазных ТН
100, 100/√3	0,8	10, 15, 25, 30, 50, 75, 100, 120, 150, 200, 300, 360, 400, 500, 600		5, 10, 15, 20, 25, 30, 40, 50, 60, 75, 100, 120, 150, 200, 300, 360, 400, 500, 600
100/3		10, 15, 20, 25, 30, 50, 75, 100, 120, 150, 200		5, 10, 15, 20, 25, 30, 40, 50, 60, 75, 100, 120, 150, 200
110, 110/√3		−		5, 10, 15, 20, 25, 30, 40, 50, 60, 75, 100, 120, 150, 200, 300, 360, 400, 500, 600
110/3		−		5, 10, 15, 20, 25, 30, 40, 50, 60, 75, 100, 120, 150, 200
100, 100/√3, 110, 110/√3, 100/3, 110/3	1,0	−		1; 2; 2,5; 3; 4; 5; 6; 7; 8; 9; 10
Магазин воспроизводит 100 % и 25 % установленного значения нагрузки.
Номинальное значение напряжения нагрузки, В	cos φ	Диапазон напряжений относительно номинального		Номинальные значения мощности нагрузки S, В?А
Нагрузка трехфазных ТН с равными номинальными значениями нагрузок фаз
100	0,8	80...120 %		3,33; 5; 8,33; 10; 15; 16,7; 25; 30; 33,3; 40; 50; 66,7; 75; 100; 120; 133; 150; 167; 200
Магазин воспроизводит 100 % и 25 % установленного значения нагрузки.
Номинальное значение напряжения нагрузки, В	cos φ	Диапазон напряжений относительно номинального	Номинальные значения мощности нагрузки S, В?А
			Фаза А	Фаза В	Фаза С
Нагрузка трехфазных ТН с неравными номинальными значениями нагрузок фаз
100	0,8	80...120 %	0	25	25
			0	50	50
			0	75	75
			15	100	100
			30	150	150
Магазин воспроизводит 100 % и 25 % установленного значения нагрузки.
Характеристика		Значение
		СА5055.1		СА5055.2
Рабочий диапазон напряжений (% от номинального значения)	S - до 100 В?А	20...120 %		2...200 %
	S - 120...600 В?А			2...120 %
Погрешность воспроизведения активной и реактивной составляющих мощности нагрузки		± 0,03 . S
Электропитание: - Номинальное напряжение - Частота		220/230 В 50 Гц
Рабочие условия применения - Температура окружающего воздуха - Относительная влажность		0...40 °C до 80 % при температуре 25 °С без конденсации
Габаритные размеры		250 × 345 × 150 мм
Масса		9 кг
