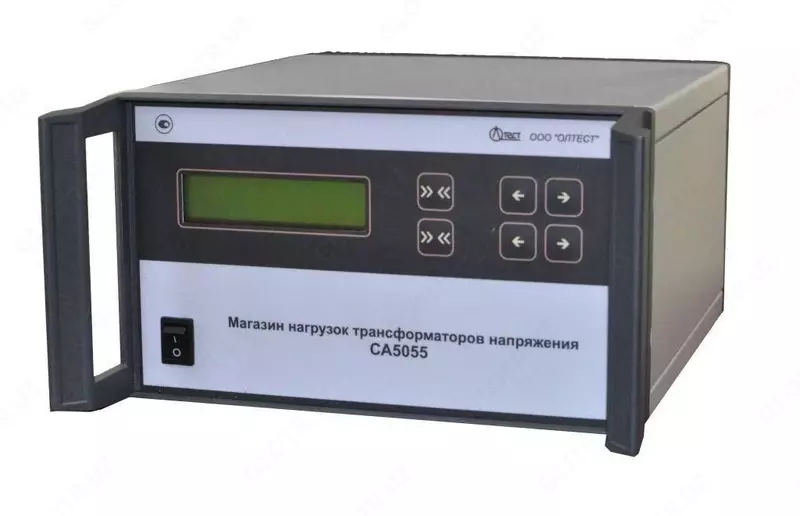

СА5055 + РД СА5055-600 — магазин нагрузок
Kod: P-0892559 Ushbu mahsulot sotuvda mavjud emasНазначение магазина нагрузок трансформаторов напряжений СА5055
Магазин нагрузок трансформаторов напряжений СА5055 предназначен для воспроизведения нагрузки вторичной цепи однофазных и трехфазных трансформаторов напряжения и используется при испытаниях, метрологической аттестации и поверке (калибровке) трансформаторов напряжения в соответствии с ГОСТ 8.216-88.
Преимущества магазина нагрузок трансформаторов напряжений СА5055
- Воспроизведение значений нагрузки для однофазных и трехфазных трансформаторов с вторичным напряжением 100, 100/V3 и 100/3 В
- Высокая точность воспроизведения значения нагрузки
- Широкий диапазон воспроизводимых значений нагрузок
- Удобный, интуитивно понятный интерфейс
- Установка значений нагрузки с клавиатуры, расположенной на передней панели Магазина
- Наличие в комплекте специального кабеля для подключения к поверяемому трансформатору
- Звуковая сигнализация о превышении напряжения на нагрузке
- Малые габаритные размеры и вес
- Возможность дистанционного управления с помощью персонального компьютера, что позволяет использовать магазины нагрузок в автоматических комплексах по поверке трансформаторов напряжения
Эксплуатационные характеристики СА5055:
Магазин воспроизводит значения нагрузки для:
- однофазных трансформаторов напряжения (ТН) с номинальными вторичными напряжениями: 100/3 В, 100/ √3 В и 100 В;
- трехфазных ТН с номинальным вторичным напряжением 100 В;
Значения нагрузок воспроизводимых СА5055 во вторичной цепи однофазных ТН
| Номинальное значение вторичного напряжения, В | Номинальное значение нагрузки | Составляющие полной мощности нагрузки | ||
| Полная мощность, В×А | Коэффициент мощности cosφ | активная P, Вт | реактивная Q, В×A | |
| 100 ,100/√3 | 10 | 0.8 | 8 | 6 |
| 15 | 12 | 9 | ||
| 25 | 20 | 15 | ||
| 30 | 24 | 18 | ||
| 50 | 40 | 30 | ||
| 75 | 60 | 45 | ||
| 100 | 80 | 60 | ||
| 120 | 96 | 72 | ||
| 150 | 120 | 90 | ||
| 200 | 160 | 120 | ||
| 300 | 240 | 180 | ||
| 360 | 288 | 216 | ||
| 400 | 320 | 240 | ||
| 500 | 400 | 300 | ||
| 600 | 480 | 360 | ||
| 100/3 | 10 | 0.8 | 8 | 6 |
| 15 | 12 | 9 | ||
| 20 | 16 | 12 | ||
| 25 | 20 | 15 | ||
| 30 | 24 | 18 | ||
| 50 | 40 | 30 | ||
| 75 | 60 | 45 | ||
| 100 | 80 | 60 | ||
| 120 | 96 | 72 | ||
| 150 | 120 | 90 | ||
| 200 | 160 | 120 | ||
Значения нагрузок, воспроизводимые Магазином СА5055 для трехфазных ТН с неравными номинальными значениями нагрузок фаз и номинальным значением вторичного напряжения 100 В
| Номинальное значение вторичного напряжения, В | Номинальное значение нагрузки | Коэффициент мощности cosφ | Составляющие полной мощности нагрузки | |||||
| Полная мощность, В×А | S1 | S2 | ||||||
| S1 | S2 | S2 | актив., Вт | реакт., В×А | актив., Вт | реакт., В×А | ||
| 100 В | 0 | 25 | 25 | 0.8 | 20 | 15 | 0 | 0 |
| 0 | 50 | 50 | 40 | 30 | 0 | 0 | ||
| 0 | 75 | 75 | 60 | 45 | 0 | 0 | ||
| 15 | 100 | 100 | 80 | 60 | 12 | 9 | ||
| 30 | 150 | 150 | 120 | 90 | 24 | 120 | ||
Значения нагрузок, воспроизводимые Магазином СА5055 для трехфазных ТН с равными номинальными значениями нагрузок фаз и значением вторичного напряжения 100 В
| Номинальное значение вторичного напряжения, В | Номинальное значение нагрузки | Составляющие полной мощности нагрузки | ||
| Полная мощность, В×А | Коэффициент мощности cosφ | активная P, Вт | реактивная Q, В×A | |
| 100 | 3.33 | 0.8 | 2.66 | 2.00 |
| 5 | 4.00 | 3.00 | ||
| 8.33 | 6.66 | 5.00 | ||
| 10 | 8.00 | 6.00 | ||
| 15 | 12.00 | 39.00 | ||
| 16.7 | 13.36 | 10.02 | ||
| 25 | 20.00 | 15.00 | ||
| 30 | 24.00 | 18.00 | ||
| 33.3 | 26.64 | 19.98 | ||
| 40 | 32.00 | 24.00 | ||
| 50 | 40.00 | 30.00 | ||
| 66.7 | 53.36 | 40.02 | ||
| 75 | 60.00 | 45.00 | ||
| 100 | 80.00 | 60.00 | ||
| 120 | 96.00 | 72.00 | ||
| 133 | 106.40 | 79.80 | ||
| 150 | 120.00 | 90.00 | ||
| 167 | 133.60 | 100.20 | ||
| 200 | 160.00 | 120.00 | ||
Для всех значений нагрузок приведенных в таблицах Магазин воспроизводит два значения S и 0,25 S.
Масса – не более 9 кг.
Габаритные размеры – (250х140х330) мм.
