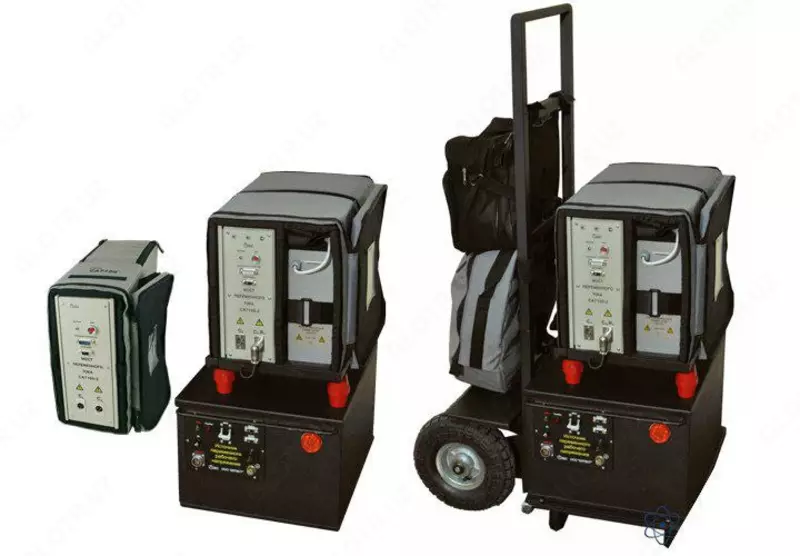

СА7100-2 — высоковольтный мост переменного тока/комплект диагностический

Назначение высоковольтного моста переменного тока СА7100-2:

Мосты переменного тока высоковольтные автоматические серии СА7100 предназначены для измерений электрической емкости и тангенса угла диэлектрических потерь, напряжения и частоты переменного тока, сопротивления постоянному току.

Основные измеряемые величины	Исполнения
	СА7100-2	СА7100-3
Емкость и тангенс угла потерь
Сопротивление постоянному току при напряжении до 2,5 кВ
Рабочее напряжение (напряжение, приложенное к эталонному конденсатору) и его частота в следящем режиме





Технические характеристики высоковольтного моста переменного тока/комплекта диагностического СА7100-2:

Параметр	Значение	СА7100-2	СА7100-3
ХАРАКТЕРИСТИКИ ВЫСОКОВОЛЬТНОГО МОСТА ПЕРЕМЕННОГО ТОКА СА7100-2
Измеряемые величины:	емкость, тангенс угла потерь, напряжение и частота
	сопротивление постоянному току при испытательном напряжении до 2,5 кВ
Контроль изоляции объектов под рабочим напряжением	при наличии Устройства согласования автоматизированного СА7140 или СА7141
Автоматизация процесса измерения	полная, включая выбор поддиапазона
Управление и отображение результатов измерения	вариант 1: управление с помощью Блока управления (клавиатура 16 клавиш, двухстрочный ЖКИ); вариант 2: управление с помощью персонального компьютера, подключенного через COM-порт (RS232) к Блоку управления
Емкость и рабочее напряжение встроенного эталонного конденсатора	50 … 200 пФ, 10 кВ
Емкость внешнего эталонного конденсатора	от 10 пФ до 10000 пФ
Сила тока через эталонный конденсатор	от 10 мкА до 10 мА
Сила тока через объект измерения	от 0 до 0,5 А
Диапазон частот рабочего напряжения	от 48,7 Гц до 61,2 Гц
Диапазоны измерений: емкости	от 0 до С0x1000 (4 поддиапазона); где С0 - емкость эталонного конденсатора.
тангенса угла потерь	от 0 до 1;
сопротивления	от 5x105 до 1010 Ом при испытательном напряжении 500 В; от 106 до 5x1010 Ом при испытательном напряжении 1000 В; от 1,5x106 до 1012 Ом при испытательном напряжении 2500 В
Пределы допускаемой относительной погрешности при измерении: емкости	±5x10-2%; при использовании внешнего эталонного конденсатора ±1x10-2%.
тангенса угла потерь	±(1x10-4+0,01xtgδ)
рабочего напряжения	±1,5%
частоты	±0,1 Гц
сопротивления	±2,5% (при испытательном напряжении 2500 В погрешности нормированы для диапазона от 1,5x106 до 1011 Ом)
Пределы дополнительной погрешности при измерении сопротивления при воздействии на измерительный вход моста "Сх, Rх" синусоидального тока промышленной частоты с действующим значением до 0,5 мА	±0,2%
Измерение емкости и тангенса угла потерь в условиях электростатических помех на рабочей частоте	автоматизированное подавление "токов влияния" путем смены фазы рабочего напряжения (метод двух отсчетов) "Плавный" фазорегулятор не требуется!
Возможность измерения параметров заземленных объектов ("перевернутая схема")	предусмотрена для всех измеряемых параметров
Архивирование результатов измерений	1000 записей результатов измерений
ХАРАКТЕРИСТИКИ КОМПЛЕКСА ДИАГНОСТИЧЕСКОГО СА7100-2К
Параметр		Значение
Диапазон регулирования переменного ра­бочего напряжения		от 1 кВ до 10 кВ
Точность установки переменного рабочего напряжения		5%
Время установки переменного рабочего напряжения		не более 20 с
Максимальная выходная мощность		3 кВ·А
Электропитание прибора		от 198 до 242 В при частоте 5
Масса	ИПРН, не более Передвижной установки (Блок измерительный Моста СА7100-3, Коммутатор СА7161, ИПРН, тележка), не более	не более 41 кг не более 87 кг
Габаритные размеры	ИПРН, не более Передвижной установки (Блок измерительный Моста СА7100-3, Коммутатор СА7161, ИПРН, тележка), не более	120x315x415 мм 135x27x153 мм
ОБЩИЕ ХАРАКТЕРИСТИКИ
Нормальные условия применения	температура окружающего воздуха относительная влажность воздуха	от +15 до +25 °С до 80% при температуре 25 °С
Рабочие условия применения	температура окружающего воздуха относительная влажность воздуха	от -10 до +40 °С до 80% при температуре 25 °С
Электропитание	блока измерительного блока управления	от встроенного аккумулятора; от сети 220 В 50 Гц или бортовой сети передвижной лаборатории 12 В
Время непрерывной работы	блока измерительного от полностью заряженного аккумулятора, не менее	50 часов	25 часов
Масса СА7100-2	блока измерительного, не более блока управления, не более	14 кг 0,55 кг	16 кг 0,55 кг
Габаритные размеры СА7100-2	блока измерительного, не более блока управления, не более	120x315x415 мм 135x27x153 мм	120х315х415 мм 135x27x153 мм
Метрологическое обеспечение	Методика поверки, рассчитанная на применение стандартных средств измерения, которая может быть реализована в любом региональном метрологическом центре
Сертификация	Сертифицированы в Украине, России, Беларуси и Казахстане и включены в реестры средств измерений, разрешенных к применению в этих странах
Консультации и обновление ПО	Технические консультации пользователям в процессе эксплуатации Мостов предоставляются бесплатно; программное обеспечение для работы Мостов под управлением персонального компьютера входит в комплект поставки, новые версии программного обеспечения поставляются бесплатно в течение всего срока службы приборов.
