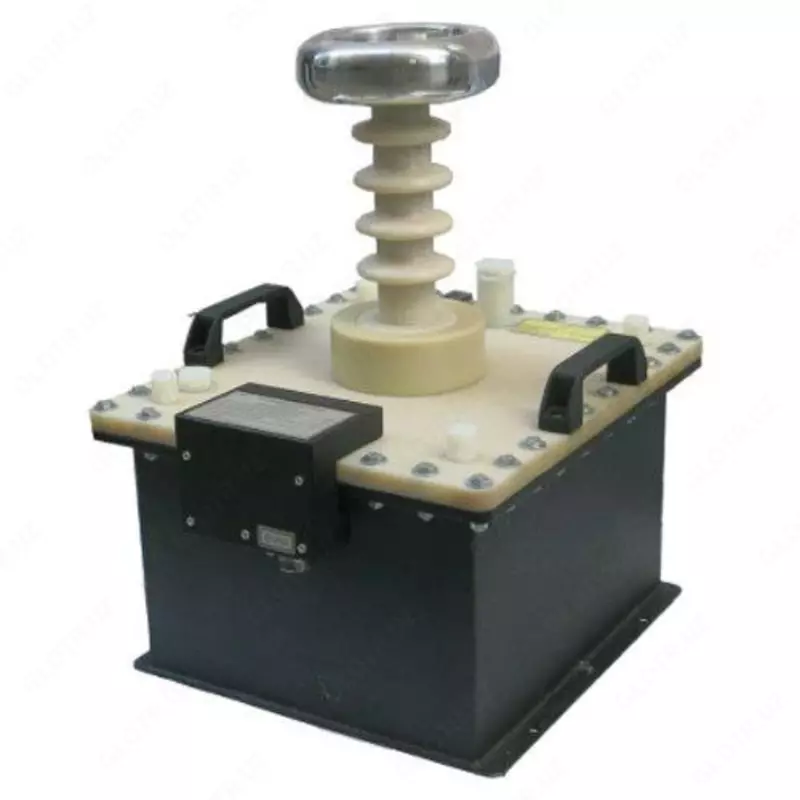

Назначение трансформатора повышающего СА911-35:
Трансформатор повышающий СА911-35 предназначен для питания измерительной цепи при поверке трансформаторов напряжения, которые эксплуатируются в электроустановках с номинальными первичными напряжениями до 35 кВ.
СА911-35 используется предприятиями и организациями, осуществляющими поверку и калибровку измерительных трансформаторов напряжения при их разработке, производстве и эксплуатации.

Описание трансформатора повышающего СА911-35:

Трансформатор повышающий СА911-35 представляет собой однофазный маслонаполненный повышающий трансформатор с заземляемым выводом Х обмотки высшего напряжения. Обмотка низшего напряжения и обмотка высшего напряжения расположены концентрически на магнитопроводе броневого типа.


1 – разъем типа 2РМ, выводы первичной обмотки A, X (обмотка низшего напряжения);
2 – магнитопровод;
3 – экран;
4 – выводы вторичной обмотки A, X (обмотка высшего напряжения);
5 – перемычка;

6– вывод корпуса для подключения защитного заземления.

Рис.1. Электрическая схема трансформатора повышающего СА911-35

Технические характеристики трансформатора повышающего СА911-35:

Параметр	Значение
Номинальное первичное напряжение, В	167
Наибольшее первичное напряжение, В	220
Номинальное вторичное напряжение, кВ	35
Наибольшее вторичное напряжение, кВ	46
Испытательное напряжение в течение 1 мин, кВ	52,5
Номинальная мощность, кВ·А	1,5
Кратковременная мощность в течение 2 минут при ПВ 20,%, кВ·А	5
Температура окружающего воздуха, °C	0...40
Относительная влажность воздуха, %	до 80 при температуре 25 °С
Размеры, мм	341 х 420 х 485
Масса, кг	58
