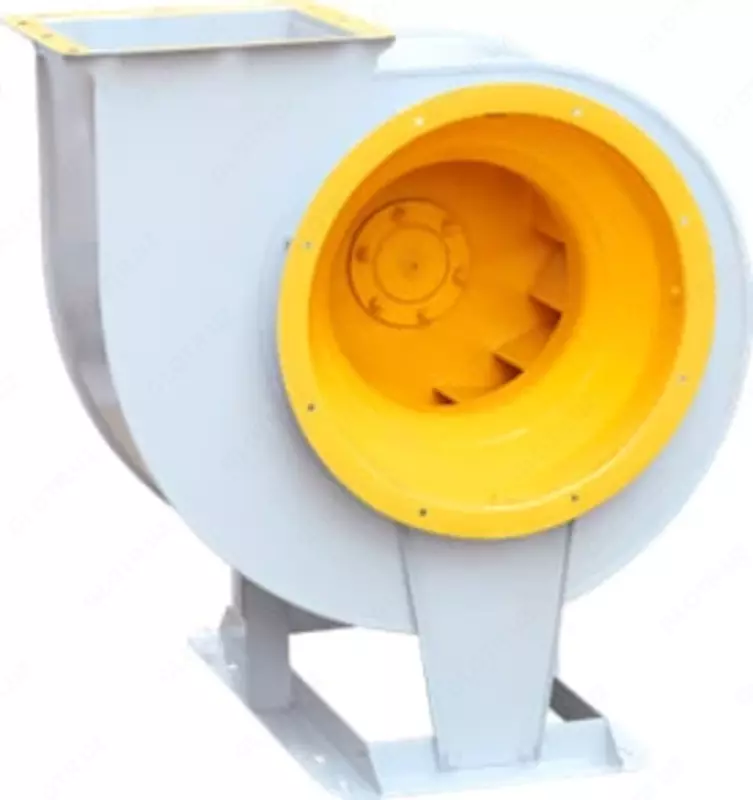

Santrifüjli sanoat fan-scroll "VTs 14-46-6.3" (15 kVt 1000) 1-sxema.

Santrifüjli sanoat ventilyatori "VTs 14-46-6.3"

VTs seriyali santrifüjli sanoat fanati GOST talablari va standartlariga javob beradigan yuqori sifatli materiallardan tayyorlangan o'rta bosimli, bir tomonlama assimilyatsiya uskunasidir. Radial fan VTs 14-46 1-konstruktorlik loyihasi bo'yicha (dvigatelga to'g'ridan-to'g'ri ulanishi bilan) ishlab chiqariladi. Ushbu seriyali fanatlarning ishlashi soatiga 570 m³ dan 20 000 m³ / soatgacha, ish muhitining maksimal harorati +80 ° C gacha. VC fanatlari yuqori samaradorlik va past shovqin darajasi talab qilinadigan turli o'lchamdagi va maqsadlardagi binolar uchun ventilyatsiya va isitish tizimlariga o'rnatiladi. Binoning tomi yoki devorlariga o'rnatilgan havo kanali tizimiga ulanish qobiliyatiga ega fan.

Texnik xususiyatlari:

Turi - salyangoz fanati

Turi - Santrifüj (radial) umumiy maqsadli o'rta bosimli egzoz foniy

Model - VTs

Fan o'lchami raqami - 6.3

Muxlislar seriyasi - 14 - 46

Maqsad va ishlash shartlari

Fan - o'rtacha bosim

Umumiy sanoat - bitta so'rg'ich

Ishlash harorati (C) - -45 dan +40 ° C gacha

Dizayn - 32 pichoq

Aylanish yo'nalishi - chap yoki o'ng

Uy-joy turi - spiral-aylanuvchi

Bajarish (sxema) - 1-son

Dvigatel quvvati - 15,00 kVt

Dvigatel tezligi - 1000 rpm

Standart o'lcham - AIR160M6

Hosildorlik - 16000-20000 m3/soat

Umumiy bosim - 1700-1800 Pa

Vibratsiyali izolyatorlar turi - DO42

Vibratsiyali izolyatorlar soni - 6 ta

Elektr dvigateli - mil ustida, asenkron

Himoya klassi IP - 54

Elektr ta'minoti kuchlanishi, V - 380

Shovqin darajasi, dB(A) - 96

Hozirgi (A) - 32,6

Fan salyangozining aylanish burchagi 0 daraja.

Materiallar - uglerod yoki galvanizli po'lat

Og'irligi - 285 kg
