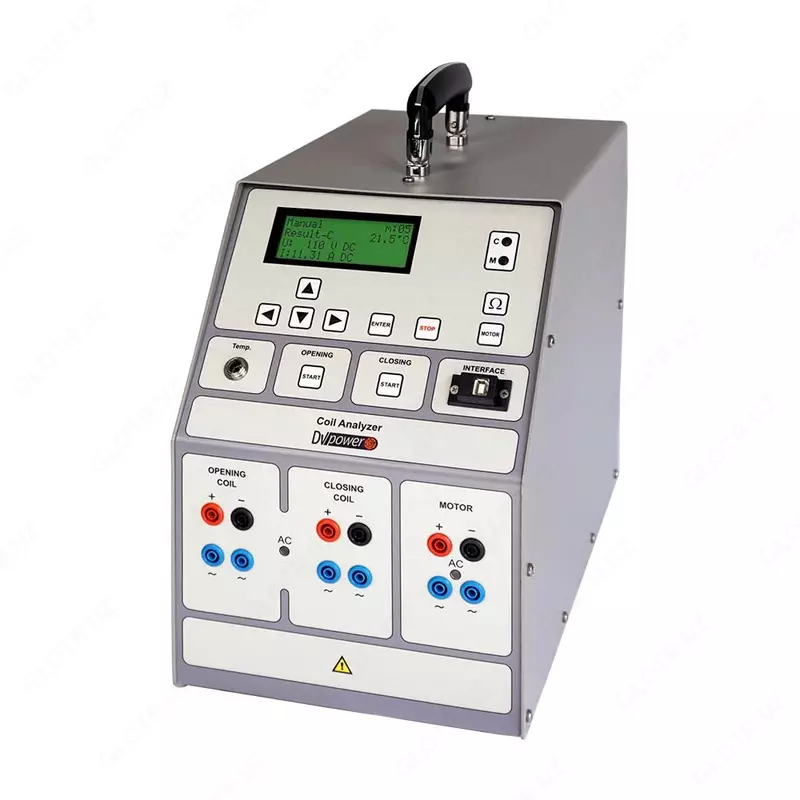

SAT — Анализатор катушек

Kod: P-0885588 Ushbu mahsulot sotuvda mavjud emas

Показать телефон Позвонить Xabar yuborish Xabar yuborish

Tavsifi

Анализатор катушек серии SAT40A II является мощным и легким (всего 11 кг) прибором для испытания высоковольтных выключателей, когда нет доступа к аккумуляторам подстанции.

Серия SAT40A II в качестве источника питания для катушек и приводов взвода пружины

SAT40A может использоваться как источник постоянного и переменного тока для высоковольтных выключателей во время приемо-сдаточных и периодических испытаний. Основное применение покрывает сценарии, когда аккумуляторы подстанции не подключены или недоступны. Преимущество перед подстанционными аккумуляторами – возможность испытаний в условиях пониженного напряжения и перенапряжения. К тому же, стабильные источники напряжения позволяют анализировать графики катушки и привода, записанные с помощью анализаторов высоковольтных выключателей.

Функции выходов указаны ниже:

Четыре отдельных выхода источника питания постоянного и переменного тока для катушек включения и отключения (10 В – 300 В DC или 10 В – 250 В AC; до 15 A).
Два отдельных выхода для приводов переменного и постоянного тока, выдерживающие токи пуска до 40 А (10 В – 300 В DC или 10 В – 250 В AC). При использовании этих выходов, SAT также может использоваться в качестве источника питания или временного зарядного устройства.

Серия SAT40A II в качестве анализатора катушек высоковольтных выключателей и анализатора вторичных цепей

Международные стандарты, такие как IEC 62271-100 определяют рекомендованные испытания для оценки состояния высоковольтного выключателя. Сопротивление катушки, минимальное напряжение срабатывания и время взвода механизма – обязательные испытания для определения состояния вторичных цепей высоковольтного выключателя. SAT40A способен проводить следующие измерения:

Сопротивление катушки согласно IEC 62271-100
Измерение силы тока катушки
Минимальное напряжение срабатывания (IEC 62271-100, IEC 56, ANSI C37.09)
Ток и время заряда привода (IEC 62271-100)
Измерение температуры (внешней или температуры катушки)

Приборы SAT имеют регулируемое выходное напряжение с очень низким уровнем пульсаций (<0,5%).

При использовании с приборами CAT от DV Power, SAT и CAT создают единый испытательный комплекс, управляемый с помощью ПО DV-Win.

SAT40A также возможно использовать с анализаторами высоковольтных выключателей других производителей.

Характеристика	SAT40A II
Сетевое напряжение	90 – 264 В, 50/60 Гц
Потребляемая мощность	Не более 4000 ВА
Выход для катушек постоянного напряжения	От 10 В до 300 В
Выход для катушек переменного напряжения	От 10 В до 250 В, 50 Гц, ИСКЗ
Выход для приводов постоянного и переменного тока	От 10 В до 250 В
Предельная выходная сила тока	40 А (выход для приводов)
Диапазон измерения напряжения	10 – 300 В DC, 10 – 250 В AC
Диапазон измерения силы тока	1 – 50 А
Погрешность измерения напряжения и силы тока	± (0,25 % от показаний + 0,25 % диапазона)
Диапазон измерения сопротивления катушки	1 – 99,9 Ом с разрешением в 0,1 Ом; 100 – 999 Ом с разрешением в 1 Ом
Основная погрешность измерения сопротивления катушки	± (0,5 % от показаний + 0,5 % диапазона)
Интерфейс	USB, опционально RS232 или Bluetooth
Память	1000 измерений
Рабочие условия	-10°С - +55°C, относительная влажность до 95% без конденсации
Условия хранения	-40 °С - +70 °С, относительная влажность до 95 % без конденсации
Габариты	216 х 380 х 396 мм
Масса	11 кг
Степень защиты	IP50
Гарантия	3 года
Степень загрязнения	2
Категория перенапряжения	II
