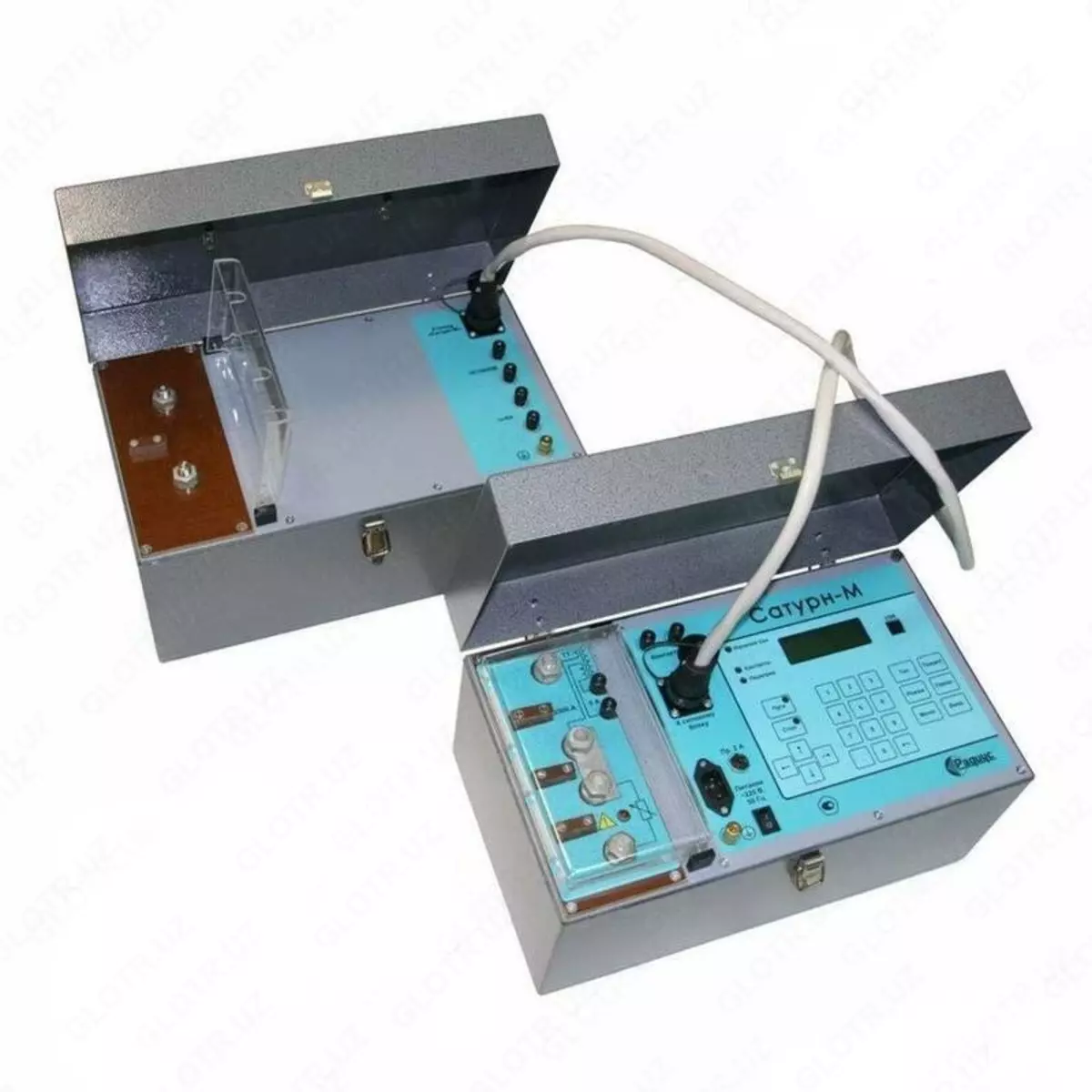

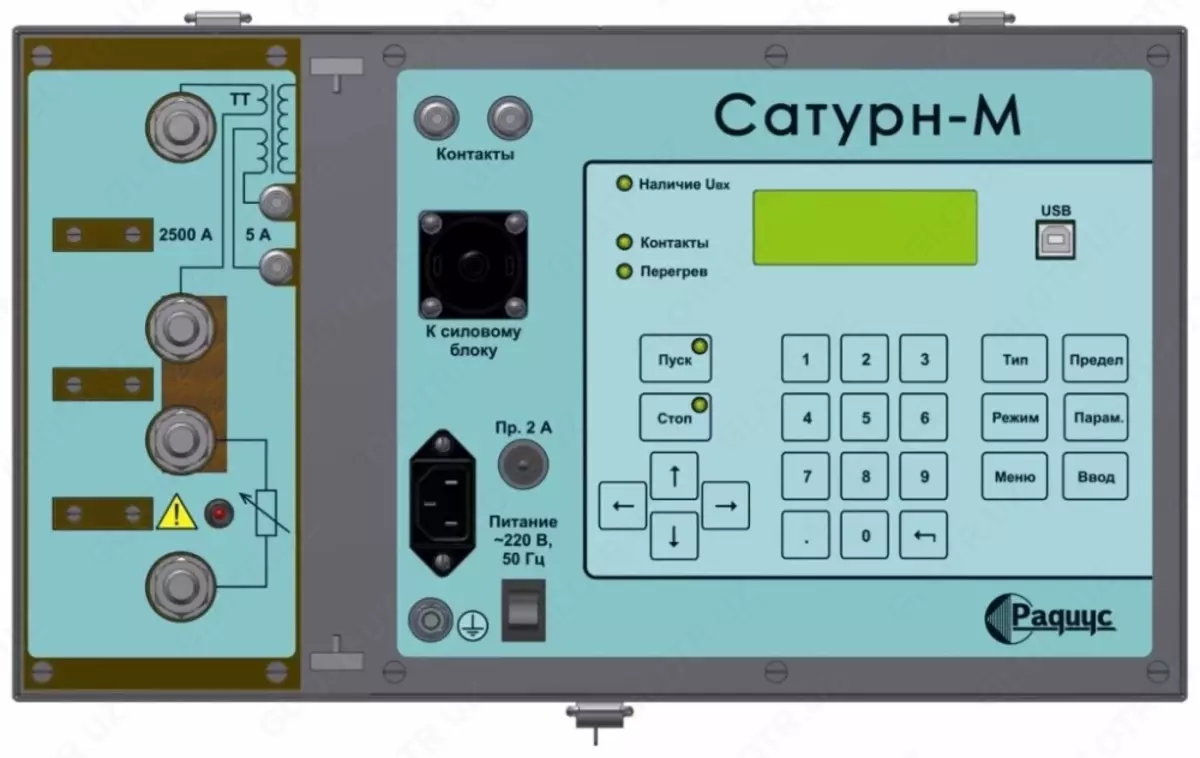

SATURN-M1 - O'chirgichlarni sinash uchun qurilma (12 kA gacha)

Parametrning ma'nosi

Saturn-M blokining elektr ta'minoti o'zgaruvchan tok tarmog'idan amalga oshiriladi

kuchlanish, V

chastota, Hz 220

50

Ruxsat etilgan kuchlanish diapazoni, V 187 dan 242 gacha

Jihoz tomonidan tarmoqdan iste'mol qilinadigan quvvat Vt 20 dan oshmaydi

"Saturn-M1" sinov ostidagi kalitni to'g'ridan-to'g'ri 220/380, A 30 dan 12000 gacha bo'lgan o'zgaruvchan tok tarmog'iga ulashda qisqa tutashuv oqimini sozlashni ta'minlaydi.

O'zgaruvchan tokni o'lchash diapazonlari o'rnatilgan o'lchash oqimi transformatori, A 0,025 dan 25 gacha

0,25 dan 250 gacha

2,5 dan 2500 gacha

AC oqimini o'lchash diapazonlari tashqi o'lchash oqimi transformatori, kA

0,01 dan 99,99 gacha

O'lchov vaqti kamida 0,02 s bo'lgan barcha o'lchov diapazonlarida joriy o'lchovlarning asosiy qisqartirilgan xatosi chegaralari, %, ± (1,5 + 3 birlik ml. Res.) dan ko'p bo'lmagan.

O'lchash vaqti kamida 0,02 s, %, ± (1,5 + KT xatosi + 3 birlik ml. re.)

Oqim oqimining davomiyligini belgilash diapazoni, s 0,02 dan 7200 gacha

Javob berish vaqtini o'lchash diapazonlari, s 0,001 dan 0,999 gacha

1.00 dan 99.99 gacha

1 dan 7200 gacha

Vaqt o'lchovlarining ruxsat etilgan mutlaq xatosi chegaralari:

- kontaktlarning holatini o'zgartirish orqali sinovdan o'tkazilayotgan mashinaning ishlash momentini aniqlashda 1 s dan kam qiymatlar uchun, s dan oshmasligi kerak.

- ta'minot kuchlanishining yo'qolishi yoki oqimning yo'qolishi bilan sinovdan o'tkazilayotgan mashinaning ishlash momentini aniqlashda 1 s dan kam qiymatlar uchun ± 0,01 dan oshmasligi kerak.

±0,02

Vaqtni o'lchashning asosiy nisbiy xatosi chegaralari:

- 1 dan 100 s gacha bo'lgan qiymatlarni o'lchashda, %

- 100 s dan ortiq qiymatlarni o'lchashda, % ± (1 + 3 ml. ruxsat birligi)

±(kichik o'lchamdagi 2 + 3 birlik)

Saturn-M bloki va quvvat blokining umumiy o'lchamlari mm 400x235x230 dan oshmaydi

Saturn-M birligining massasi 13 kg dan oshmaydi

Saturn-M1 qurilmasining quvvat blokining massasi 13 kg dan oshmaydi
