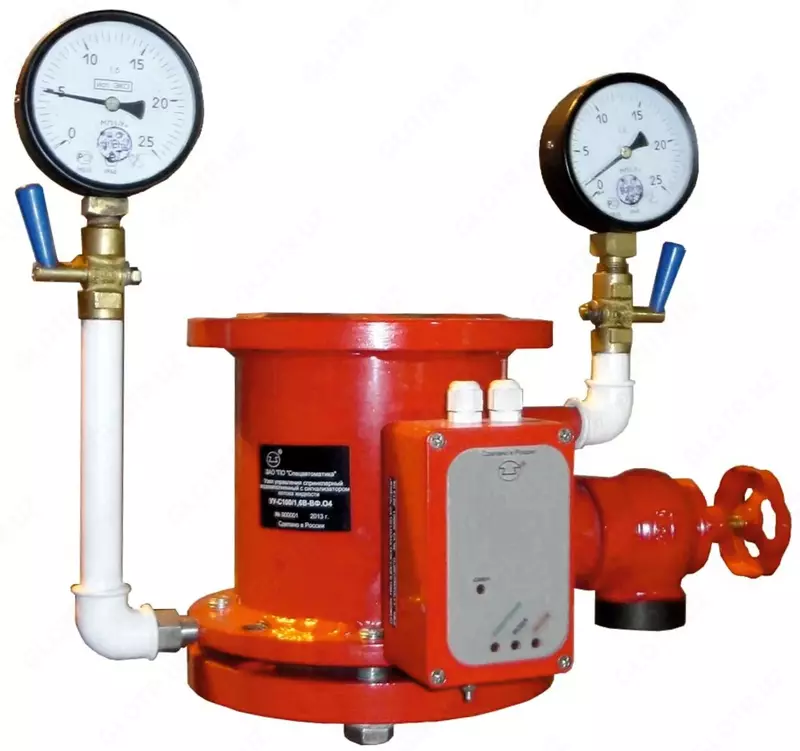

«Shaltan» UU-S100/1,6V-VF.O4 - Suv to’ldirilgan sprinklerni boshqarish uzeli

                    «Shaltan» UU-S100/1,6V-VF.O4 - Suv to’ldirilgan sprinklerni boshqarish uzeli

«Shaltan» (to’g «ridan to’g» ri oqimli tipdagi) suv bilan to’ldirilgan sprinkler va ko’pik yong’inni o’chirish (suv bilan to’ldirilgan) sprinkler qurilmalarida ishlash uchun mo’ljallangan boshqaruv uzeli; turg’un avtomatik qurilmalarda o’t o’chirish suyuqligini yetkazib beradi; o’t o’chirish nasosini yoqish uchun ham ishga tushirish haqida signallar beradi. Boshqaruv uzeli iqlim ijrosiga muvofiq Joylashtirish toifasi O 4 haroratning pastki chegarasi bilan ishlash uchun plyus 4 ° C

Uzel ijobiy harorat sharoitida (+ 5º va undan yuqori) ishlashga mo’ljallangan.

Afzalliklari

Ma’lumotlar almashish uchun RS-485 ikki o’tkazgichli interfeysi qo’llaniladi, bu esa uzluksiz ishlash qobiliyatini nazorat qilish va uzluksiz nosozliklar tashxisini qo’yish imkonini beradi;
Boshqaruv uzellari suv ta’minoti manbai bosimining keskin o’zgarishi natijasida paydo bo’ladigan soxta signallar berilishini istisno qilish imkonini beruvchi 20, 40, 60, 80, 100 va 120 soniyada ishlashi to’g "risidagi signalni kechiktirish uchun dasturlanadigan vaqt bilan ishlab chiqariladi;
Nominal diametrlar diapazoni kengaytirildi: DN 65-200;
Nasosni boshqarish uchun va markaziy kuzatuv pultiga elektr signal berish.

Yetkazib berish komplekti:

UU yig’ilgan holda yetkazib beriladi, lekin alohida yotqizilgan qo’shimcha butlovchi qismlarga ega bo’ladi.

UU yig’ilishda - 1

«Oqim» suyuqlik oqimi signalizatori v.5 - 1 (iste’molda. pasport bilan o’ralgan, demontaj qilingan)

MKZ-U manometri × 2,5 MPa (25 kgs/sm2) - 2 (iste’molda. pasport bilan o’ralgan, demontaj qilingan, analogga qo’shimcha o’rinbosar)

Texnik tavsiflari:

Ishchi gidravlik bosim, MPa - 0,14-1,6

Bosim yo’qotish koeffitsiyenti, ξ UUS 1) - DN 100 - 2,01 × 10-7

Ishga tushirish vaqti, s, ko’pi bilan 2) - 2

Safdan ishlov berish to’g "risidagi signalning kechikish vaqti, 3) dan - 20, 40, 60, 80, 100, 120

O’rtacha iste’mol qilinadigan quvvat, Vt, ko’pi bilan - 0,6

Gabarit o’lchamlari L, B, H, mm, ko’pi bilan - DN 100 - 495 × 262 × 350

Massa, kg, ko’pi bilan - DN 100 - 15

Belgilangan xizmat muddati, yil - 10

Gabarit o’lchamlari LxBxH, mm, ko’pi bilan

DN100 - 685x600x535

«To’g» ridan to’g «ri» UU og’irligi, kg, ko’pi bilan

DN100 - 28
