ShchRN, ShchRV metall taqsimlash kartasi

SHRN, SHRV

Tarmoqni himoya qilish uchun modulli uskunalardan foydalangan holda quvvat va yoritish kommutatorlarini yig'ish uchun mo'ljallangan. (SPD, differensial oqim kalitlari, differentsial o'chirgichlar, o'chirgichlar, kuchlanishdan himoya qilish rölesi)

METALLARNI TARQATISH TAQDIMLARI, SHRV DIZAYN XUSUSIYATLARI

Qalqonlar ikkita versiyada mavjud:

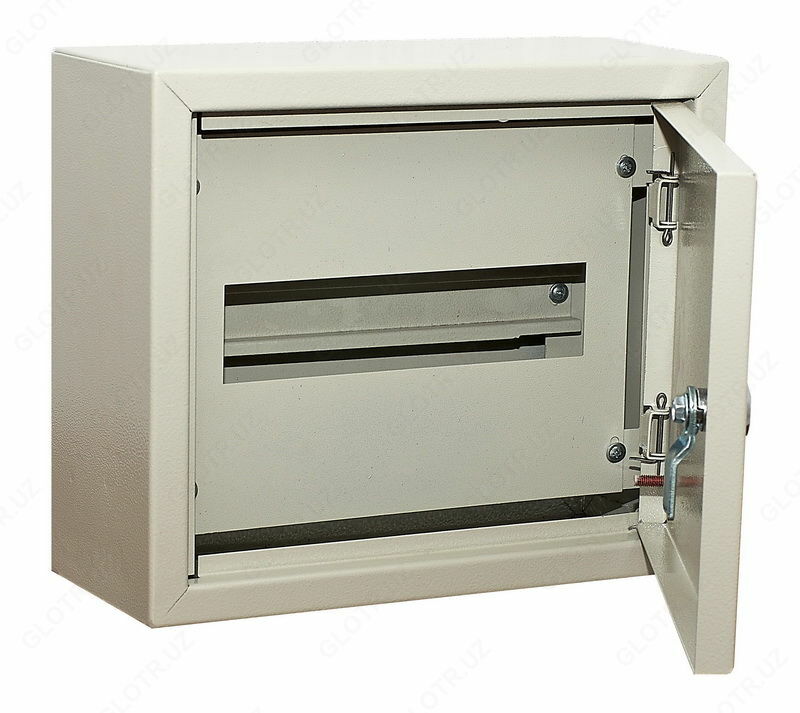

- menteşeli (SchRN seriyali)

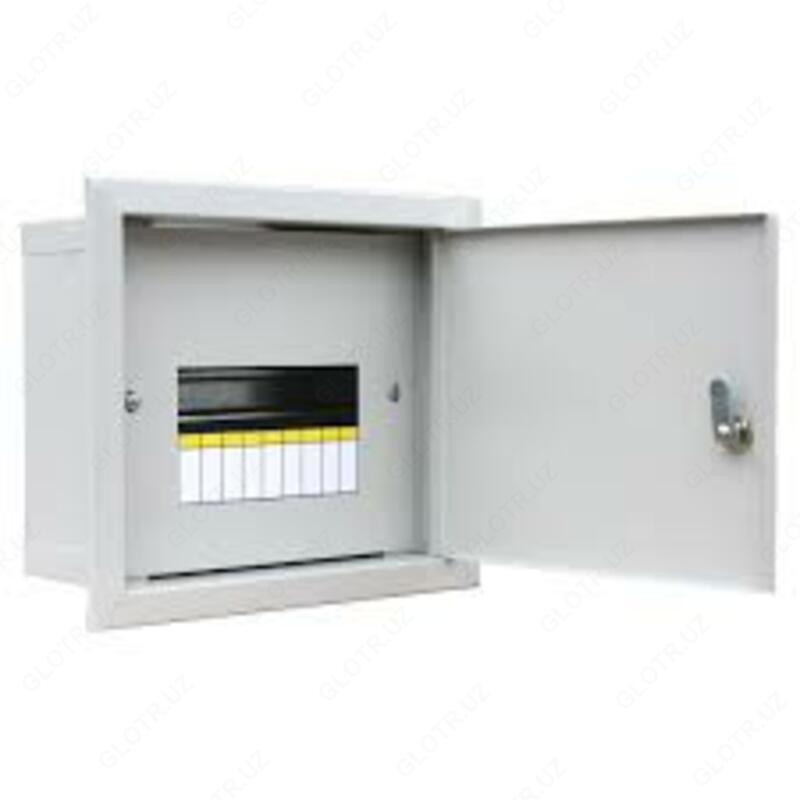

- uyaga o'rnatilgan (ShRV seriyali)

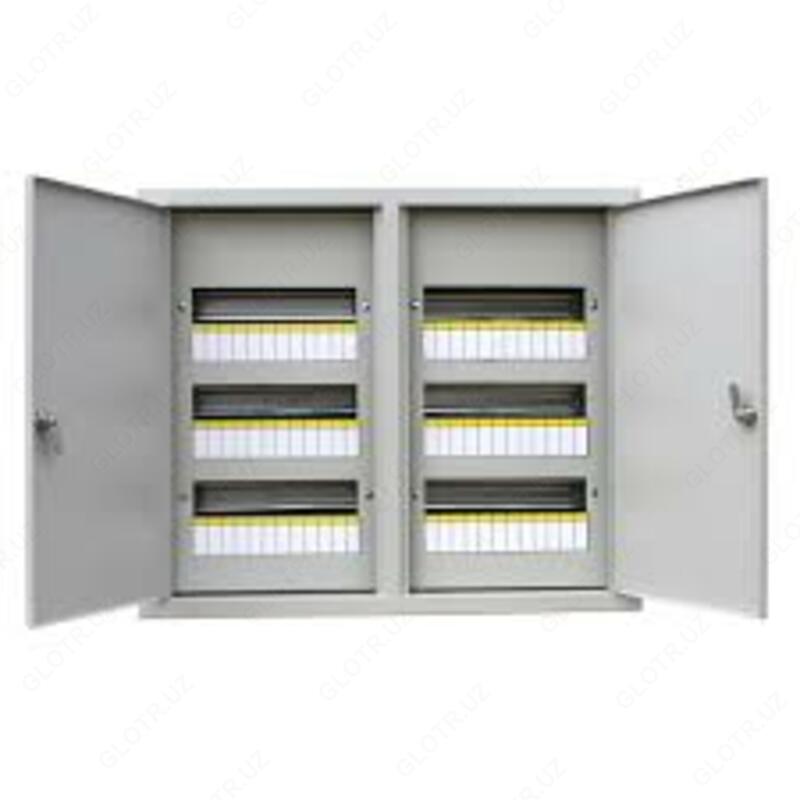

72 tagacha avtomatlashtirish modullarini joylashtirishga ruxsat bering.

ShchRN seriyali kommutatorlar IP 31 va IP 54 himoya darajasi bilan, ShchRV esa faqat IP 30 himoya darajasi bilan ishlab chiqariladi.

Plitalar kommutatsiya modulli uskunani o'rnatish uchun DIN relslari va bir xil maxfiylik darajasiga ega ikkita kalitli qulf bilan jihozlangan. Barcha Supero'tkazuvchilar qismlarga kirish olinadigan ramka bilan yopiladi. Qalqonga kabel kiritish uchun teshiklar (ShchRN uchun 3 teshik D32mm - pastdan, ShchRV uchun - pastdan va yuqoridan) taqdim etiladi. N va PE shinalari uchun mahkamlash elementlari, shuningdek, eshikni, panjarani va qalqon tanasini erga ulash imkoniyati taqdim etiladi.
