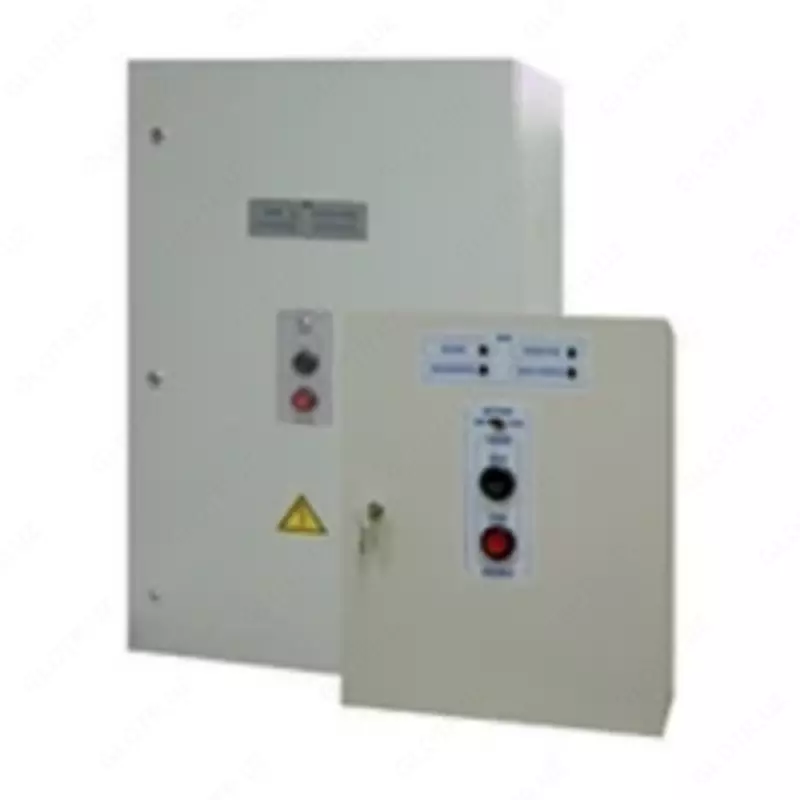

SHKP-45-NAZORAT VA ISHGA TUSHIRISH SHKAFI

                                              SHKP-45-NAZORAT VA ISHGA TUSHIRISH SHKAFI

Ishchi kuchlanishga mo’ljallangan qisqa qulflangan rotorli asinxron dvigatelni (nasoslar, ventilyatorlar, ijro mexanizmlari haydovchilari) avtomatik va qo’lda boshqarish uchun yong’inni o’chirish va tutun chiqarish tizimlari tarkibida ishlashga mo’ljallangan 380V

Qo’lda va avtomatik boshqarish rejimlarida ishlash imkoniyati. Avtomatik rejimda shkaf 24 V kuchlanish uzatish orqali tashqi zanjirlar bilan boshqariladi
Elektr ta’minotini kiritishda 3 fazali kuchlanishning amaldagi qiymatini va fazaviy siljish miqdorini nazorat qilish
Dvigatelni boshqarish zanjirlarining sozligini nazorat qilish
O’rnatilgan yorug’lik indikatorlarida «Elektr ta’minoti avariyasi», «Avtomatika», «Dvigatelni yoqish», «Nosozlik» rejimlarini ko’rsatish. «Nosozlik» indikatori tashqi zanjirlar orqali 24 V kuchlanish berish orqali boshqariladi
Ishga tushirish toklarini (ShKP-30) cheklash imkoniyati bilan 100 dan 250 kVtgacha bo’lgan 30 kVtgacha (ShKP-250) elektr dvigatellarini yumshoq ishga tushirish va to’xtatish
Boshqaruv qurilmasiga «Quvvat», «Avtomatika», «Dvigatel» signallarini uzatish uchun 3 ta signal chiqishi («Oqim-3N», «S2000-4» yoki boshqalar)
Avtomatika priborlari ABB, SchneiderElectric butlovchi qismlaridan tayyorlanishi mumkin (oldindan kelishilgan holda)

Shkaf tarkibidagi avtomatik o’chirgichlar «D» tavsifi bilan yoki yuklamali o’chirgich bilan yetkazib berilishi mumkin (oldindan kelishilgan holda)
1 kVtdan 250 kVtgacha yumshoq ishga tushirish qurilmalari bo’lgan shkaflarni tayyorlash imkoniyati (oldindan kelishilgan holda)

TAVSIFNOMALAR:

Yorug’lik indikatsiyasi - KKP holatini ko’rsatish uchun 4 ta bir rangli indikator
Priborning quvvati - nominal qiymati (380 + 38-57) V va chastotasi (50 ± 1) Hz bo’lgan uch fazali o’zgaruvchan tok tarmog’idan
Quvvat yoqilgandan keyin ishlashga tayyorligi - 1 s dan ko’p bo’lmagan
Ish harorati oralig’i - -30 dan + 50 ° C gacha
Nisbiy namlik - + 25 ° C da 98% gacha
O’rtacha xizmat muddati - 10 yil
Montaj turi - devorga osilgan
Nominal kommutatsion tok, A - 125
Boshqariladigan dvigatel quvvati, kVt - 30-45
Korpusni himoya qilish darajasi - IP41 IP54
Gabarit o’lchamlari, mm - 600x400x240
Priborning og’irligi, kg - 40
