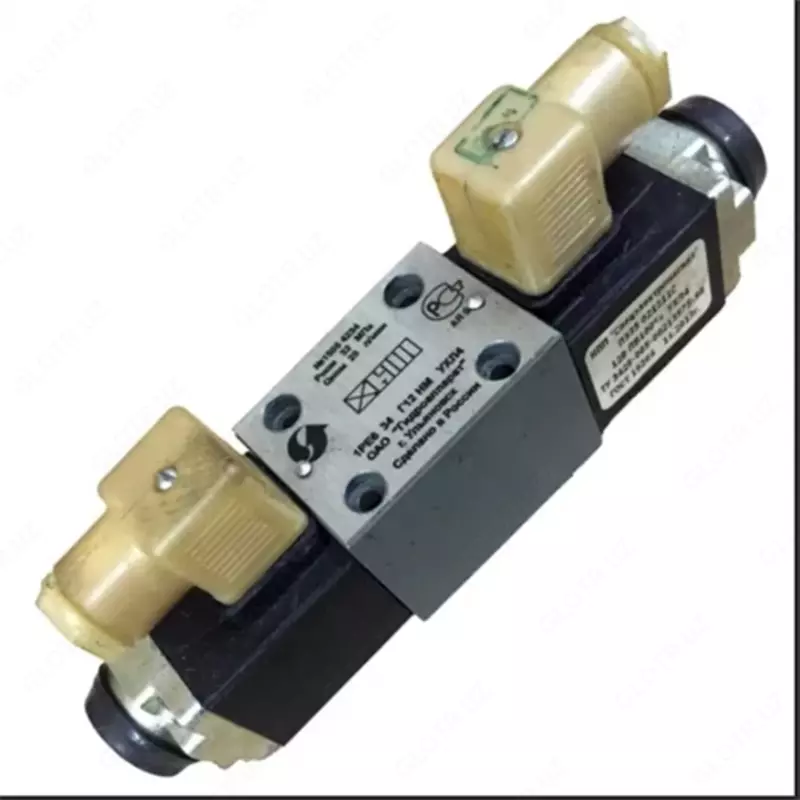

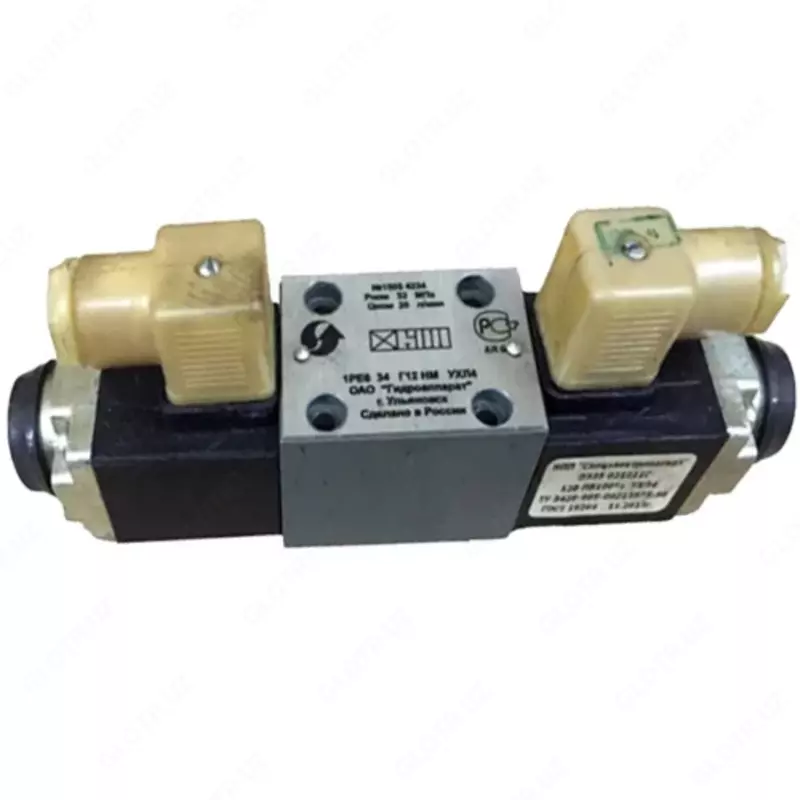

Shlangi nazorat valfi 1VE6.34.G24NM UHL4

BE 6 / 1BE 6 gidravlik klapanlari elektromagnit boshqaruvga ega bo'lgan gidravlik klapanlarning g'altak guruhiga kiradi (ularda 2 ta bobin mavjud). Bunday qurilmalar tashqi signal yordamida suyuqlik oqimini boshlash, to'xtatish va qayta yo'naltirishni boshqarishga imkon beradi.

Ushbu seriyaning birliklari korpus, ikkita elektromagnit, qaytib kamon va g'altakdan iborat.

Gidravlik distribyutorlarning ishlash algoritmi BE 6 / 1BE 6


Shartli belgilar:

Uy-joy(1).

Elektromagnit (2).

G'altak (3).

Qaytish buloqlari (4).

asosiy omili (5).

Qo'lda takrorlash (6).

displey holatida (neytral holatda), sppol valfi qaytib bahor yordamida ushlab turiladi. Bu neft o' elektromagnit, vida turi, foydalaniladi surtiladi. Nazorat valfining uzluksiz ishlashi uchun elektromagnit bo'lgan to'liq yog' bilan to'ldirilishi kerak.

Spool olib, itaruvchi yordamida magnit sariqning ta'siri uzatiladi. barqaror, neytral pozitsiyadan biriktiruvchi (oxirgi) pozitsiyaga o'tadi. Elektromagnitni o'chirgandan so'ng, qaytib kelib bahor orqali spool asl nuqtaga qaytadi.

Shunday qilib, ' quvvatlantirishning yo'nalishi (B dan Tgacha, P dan A yoki a dan T va P dan B ga) nazorat nazorat harakat amalga oshirish. Agar kerak bo'lsa, spool elektromagnitni uyg'otmasdan ko'chirilishi mumkin. Buning uchun ishni qo'lda takrorlashni qilish kifoya. Elektromagnitni o'chirgandan so'ng, qaytib kelib bahor orqali spool asl holatiga qaytadi.

Shlangi nazorat valfi 1VE6.34.G24NM UHL4 32 MPa dan foydalanish kerak bo'lgan maksimal stress statsionar va mobil mashinalarning gidravlik tizimlarida hisoblash qobiliyatini o'zgartirish.

Texnik xususiyatlari:

Parametrlar, o'lchov birliklari 1VE6. 34.G24NM UHL4

Nominal o'tish, mm 6

Kirishdagi nominal bosim, MPa 32

Ishlaydigan suyuqlikning minimal iste'moli, l / min 12.5

Ishchi suyuqlikning maksimal iste'moli, l/min 16

Maksimal drenaj bosimi, MPa 6

Maksimal nazorat bosimi, MPa 6

Minimal nazorat bosimi, MPa 0,6

Og'irligi, kg <1,6
