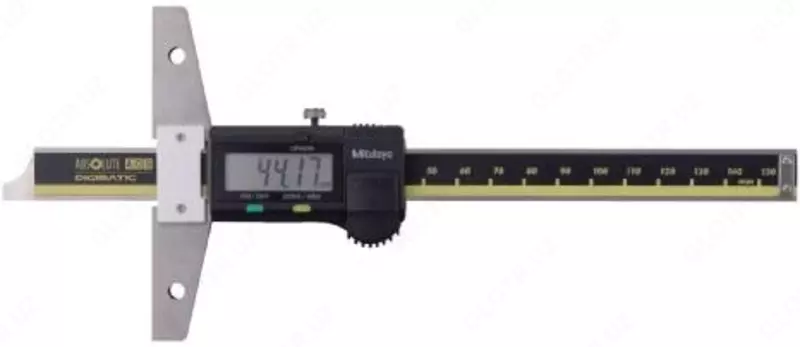

Штангенглубиномеры 527, 571

Описание средства измерений

Принцип измерения штангенглубиномеров серии 527 основан на прямых измерениях линейных размеров непосредственным сравнением с измерительной шкалой штангенглубиномеров. Принцип действия штангенглубиномеров серии 571 основан на преобразовании линейного перемещения рамки штангенглубиномера в электрический сигнал с последующим выводом показаний на жидкокристаллический экран цифрового отсчетного устройства. Отсчет размеров производится непосредственно считыванием показаний по жидкокристаллическому экрану цифрового отсчетного устройства. Установка нуля производится один раз и сохраняется при всех последующих измерениях до замены батареи. Штангенглубиномеры серии 571 в зависимости от назначения, имеют одну или несколько специальных функций, управляемых кнопками, расположенными на рамке штангенглубиномера: включение/выключение (OFF/ON), переключение между относительными и абсолютным режимами измерений (ZERO/ABS), установка исходной точки (ORIGIN), функция автоматической компенсации измеренного значения на ширину губок с цилиндрическими измерительными поверхностями (OFFSET), выбор режима единиц измерений мм/дюйм (MM/INCH). Питание штангенглубиномеров осуществляется от съемного элемента питания и автоматически выключается через 20 минут, если штангенглубиномер не используется. Для обработки результатов измерений цифровые штангенглубиномеры могут оснащаться разъёмом для передачи данных на ПК. Изготавливаются штангенглубиномеры следующих серий: - 527 – с отсчетом по нониусу или круговой шкале; - 571 – с цифровым отсчетным устройством (в общей сложности 15 модификаций). Штангенглубиномеры серий 527, 571 состоят из следующих элементов: штанги, подвижной рамки, зажимающего элемента.
