Системы термолюминесцентные дозиметрические ДТУ-01М

Назначение

Системы термолюминесцентные дозиметрические ДТУ-01М (далее - системы ДТУ-01М) предназначены для измерений индивидуального эквивалента дозы Нр(10) фотонного излучения с помощью термолюминесцентных (ТЛ) дозиметров типов DTU-1 и DTU-2 и амбиентного эквивалента дозы Н*(10) фотонного излучения с помощью ТЛ дозиметров типов DTU-1A и DTU-2A.

Описание

Принцип действия системы ДТУ-01М основан на использовании явления термолюминесценции. Входящие в состав системы пассивные дозиметры содержат термолюминесцентные (ТЛ) детекторы - термолюминофоры на основе фторида лития (ТЛ дозиметры DTU-1 и DTU-1A) и оксида алюминия (ТЛ дозиметры DTU-2 и DTU-2A), которые за время экспозиции в процессе ношения при индивидуальном дозиметрическом контроле или в период экспозиции в контрольных точках на местности накапливают энергию, пропорциональную дозе излучения.

Считывание информации о дозе происходит при нагреве детектора на специальном нагревательном элементе в блоке термовысвечивания системы. Регистрируемый с помощью ФЭУ световой поток от нагретого до определенной температуры детектора пропорционален дозе облучения. При использовании автономного программного обеспечения (ПО) «Люмтек» дозиметрическая информация заносится в базу данных П0ДТУ-01М и отображаются в табличном или графическом виде.

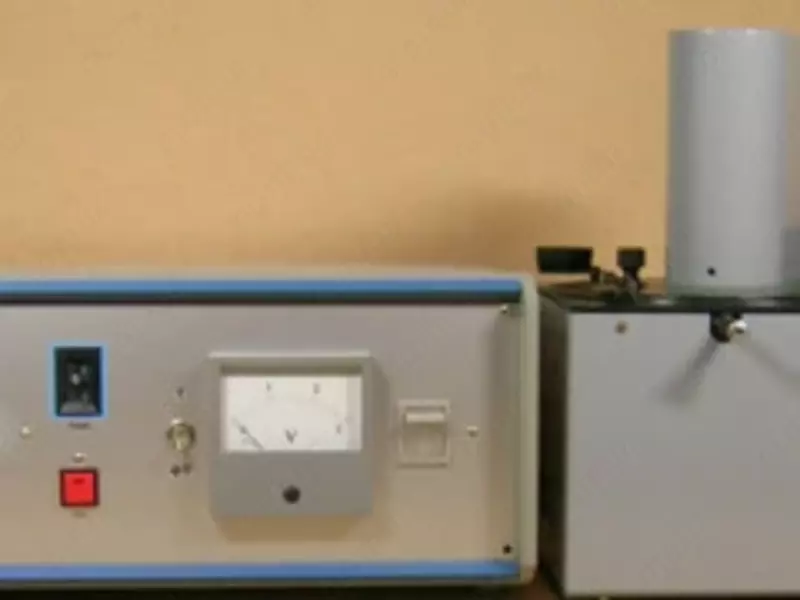

В состав системы ДТУ-01М входят:

-    пульт управления (ПУ) ДТУ-01М;

-    блок термовысвечивания (БТВ);

-    блок повторной термообработки (БПТ)

-    ТЛ дозиметры DTU-1 (DTU-2) для измерений индивидуального эквивалента дозы (ИЭД) Hp(10) фотонного излучения и (или) дозиметры DTU-1A (DTU-2A) для измерений амбиентного эквивалента дозы (АЭД) H*(10) фотонного излучения.

Дозиметры DTU-1, DTU-1A, DTU-2, DTU-2A состоят из корпуса, изготовленного из тканеэквивалентного (тк/э) материала, двух (четырех) ТЛ детекторов и фильтров для компенсации энергетической зависимости их чувствительности. Дозиметр DTU-1 содержит фильтр из алюминия толщиной 0,9±0,1мм за передней стенкой кассеты толщиной 1 г/см2 тк/э пластмассы и 2 детектора ДТГ-4 (монокристаллический фтористый литий, ТУ 436400-002-03533702-2015). Дозиметр DТU-2 содержит фильтр из меди (латуни) толщиной 0,3±0,05 мм за передней стенкой кассеты и 2 детектора ТЛД-500К (оксид алюминия, ТУ 3909-2069200-01-87). Дозиметр DTO-1A содержит фильтр из алюминия толщиной 0,9±0,1мм за передней и задней стенками кассеты и от

2 до 4-х детекторов ДТГ-4. Дозиметр DTO-2A содержит фильтр из меди (латуни) толщиной 0,3±0,05 мм за передней и задней стенками кассеты и от 2 до 4-х детекторов ТЛД-500К.

Количество ТЛ детекторов в дозиметрах DTU-1A и DTU-2A определяет потребитель. На корпусе дозиметра имеется маркировка из семи цифр и букв DTU. Первая цифра обозначает тип дозиметра: «0 или 1» соответствует DXU-1, «2» соответствует DTO-2, «3» соответствует DТU-1A, «4» соответствует DТU-2A. Остальные шесть цифр - серийный номер дозиметра.

В системе ДТУ-01М реализован пиковый метод измерения. ПУ системы управляет процессом считывания информации о накопленной дозе и имеет цифровое табло, отражающее максимальное количество импульсов в главном пике термовысвечивания в вольтах. Переход от показаний на цифровом табло ПУ к значениям индивидуального и амбиентного эквивалентов дозы Нр(10) и Н*(10) в единицах «мЗв» осуществляется с помощью калибровочного коэффициента, полученного в процессе поверки (калибровки) системы ДТУ-01М с набором ТЛ дозиметров определенного типа.

Размещение ТЛ детектора на нагревательном элементе в БТВ осуществляется с помощью пинцета.

ТЛ детектор нагревается в БТВ в линейном режиме с постоянной скоростью до определенной температуры в соответствии с выбранным режимом измерения. Выбор режима нагрева, соответствующего типу ТЛ детектора, а также выбор контролируемой во время измерения величины - фототока или температуры нагрева детектора в БТВ, осуществляется переключением соответствующих тумблеров на передней панели ПУ.

Для повышения точности измерений малых доз (менее 1 мЗв) в БТВ предусмотрена возможность прокачки измерительной камеры азотом высокой чистоты. Подача азота в камеру (и отвод из камеры) осуществляется через специальные штуцеры на корпусе БТВ и позволяет снизить уровень хемилюминесценции.

Система ДТУ-01М может быть дополнительно укомплектована интерфейсной платой для подключения к персональному компьютеру и ПО «Люмтек», обеспечивающим обработку результатов измерений, расчет ИЭД Hp(10) и АЭД H*(10) с учетом калибровочных коэффициентов ТЛ детекторов, создание и хранение базы данных.
