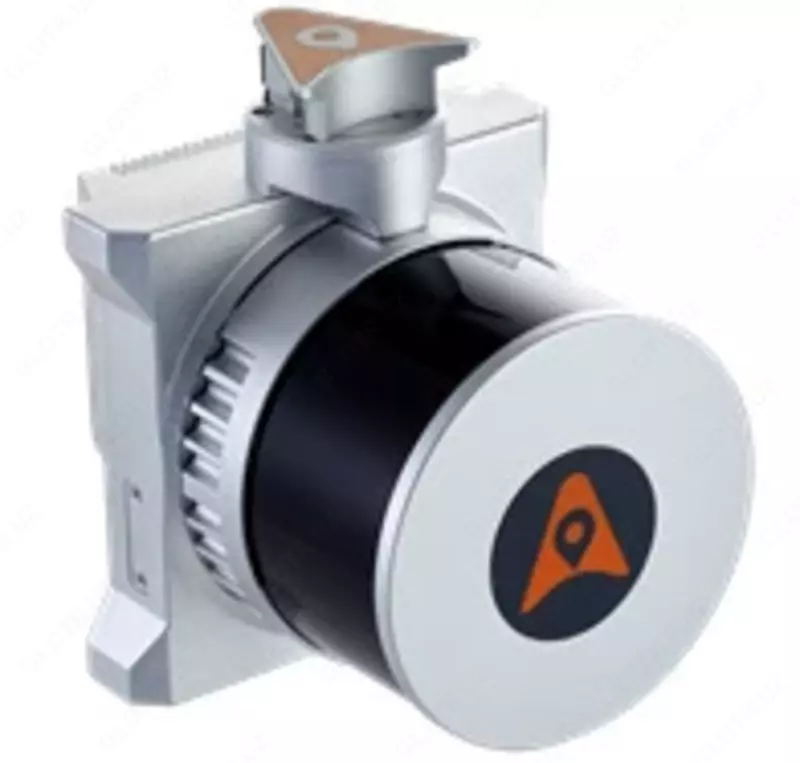

Сканеры лазерные мобильные AlphaUni 10

Назначение

Сканеры лазерные мобильные AlphaUni 10 (далее - сканеры) предназначены для измерений планово-высотного положения объектов с наземного транспортного средства или с борта авиационного носителя.

Описание

Принцип действия сканеров лазерных мобильных AlphaUni 10 реализует в динамике полярный метод измерения координат в пространстве.

Конструктивно сканер представляет собой моноблочный корпус, вмещающий сканирующий и электронный блоки.

Сканирующий блок представляет собой высокочастотный лазерный импульсный дальномер, с оптико-механическим приводом отклонения лазерного излучения.

В состав электронного блока входят инерциальная система навигации, ГНСС-приемник, плата контроля и управления и регистратор измерительной информации.

Измерительная информация записывается в карту памяти и в дальнейшем передается для обработки на компьютер. В результате обработки, на экране монитора отображается цифровое изображение сканированного объекта, состоящее из точек с известными координатами. При выборе ситуационных точек, на экране монитора отображаются расстояния между ними, вычисленное по разности координат.

Сканеры устанавливаются на наземные транспортные средства или авиационные носители различных типов, в том числе и беспилотные.

Заводской номер сканеров в виде буквенно-цифрового обозначения наносится методом печати на маркировочную наклейку, расположенную в верхней части корпуса.

Нанесение знака поверки на средство измерений не предусмотрено.
