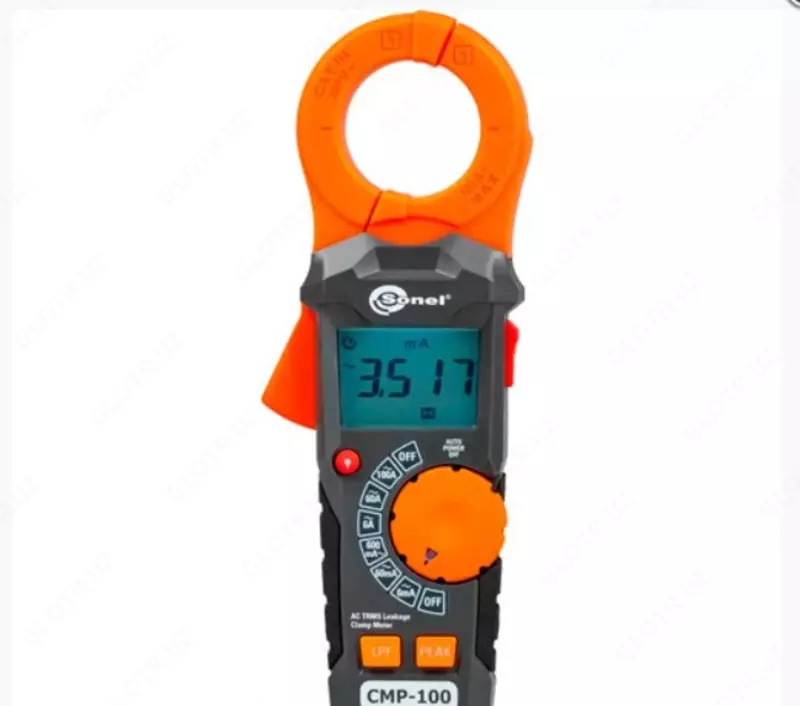

SMP-100 - elektr qisqichlar

SMP-100 elektr o'lchash qisqichlarining texnik xususiyatlari:
O'zgaruvchan tok (haqiqiy RMS)
Diapazon oʻlchamlari f = 50…60 Hz uchun asosiy xato (barcha toʻlqin shakllari) Asosiy xato (sinus toʻlqin)
6,000 mA 0,001 mA ± (1,5% i.v. + 8 e.m.r.) ± (3,5% i.v. + 8 e.m.r.)
60,00 mA 0,01 mA ± (3,0% i.v. + 8 e.m.r)
600,0 mA 0,1 mA ± (1,0% i.v. + 5 e.m.r.) ± (3,0% i.v. + 5 e.m.r.)
6,000 A 0,001 A
60,00 A 0,01 A
100,0 A 0,1 A ± (1,0% tomir ichiga + 8 e.m.r.) ± (3,0% tomir ichiga + 8 e.m.r.)
Joriy qiymatlar diapazonning 5 dan 100% gacha aniqlanadi.
Chastota diapazoni: 50…1000 Hz.
Haddan tashqari yuk himoyasi 120 A.
LPF bilan AC (True RMS).
Diapazon o'lchamlari f = 50…60 Hz uchun asosiy xato
6,000 mA 0,001 mA ± (2,0% i.v. + 8 e.m.r.)
60,00 mA 0,01 mA ± (1,5% i.v. + 8 e.m.r)
600,0 mA 0,1 mA
6,000 A 0,001 A
60,00 A 0,01 A
60,0 Ohm 0,01 Ohm
100,0 A 0,1 A
Joriy qiymatlar diapazonning 5 dan 100% gacha bo'lgan oraliqda aniqlanadi.
Chastota diapazoni: 50…60 Hz.
Haddan tashqari yuk himoyasi 120 A.
Qo'shimcha xususiyatlar
Parametr qiymati
Oziqlanish
Hisoblagich quvvat manbai 1,5 V akkumulyator turi LR03 (AAA) 3 dona
Elektr xavfsizligi toifasi CAT III/300 V CAT II/600 V
Atrof-muhit sharoitlari va boshqa texnik ma'lumotlar
Ishlash harorati diapazoni 5...40 °C nisbiy namlikda < 80%
Saqlash harorati diapazoni -20…60 °C, nisbiy namlik < 80%
Himoya darajasi, GOST 14254-2015 (IEC 60529:2013) IP30 ga muvofiq
Ifloslanish darajasi 2
Olchamlari 234 x 82 x 46 mm
Og'irligi 357 g (batareyalar bilan)
Yoritgichli LCD displey, 4-raqamli
Pense jag'i 32 mm
OL diapazonidan oshib ketish belgisi
Batareya pastligi belgisi
O'lchov chastotasi 5 o'lchov / s
Uy-joy turi Ikki kompozitsion
Maksimal tushish balandligi (tushish testi) 2 m
Crest omil 3
PEAK funksiyasi uchun javob vaqti Aniqlik 50 ms ± (10,0% i.v. + 10 e.m.r.)
0,001 mA...10 A 50...1000 Gts tokni o'lchashda chastota diapazoni
10…60 A 50…400 Gts
60…100 A 50…60 Gts
Avtomatik o'chirish vaqti 15 min
GOST IEC 61010-1-2014 GOST IEC 61557-1-2005 ga muvofiq ikki tomonlama izolyatsiyani himoya qilish sinfi
GOST IEC 61010-1-2014 GOST IEC 61010-2-032-2014, GOST IEC 61010-2-033-2013 talablariga muvofiqligi.
