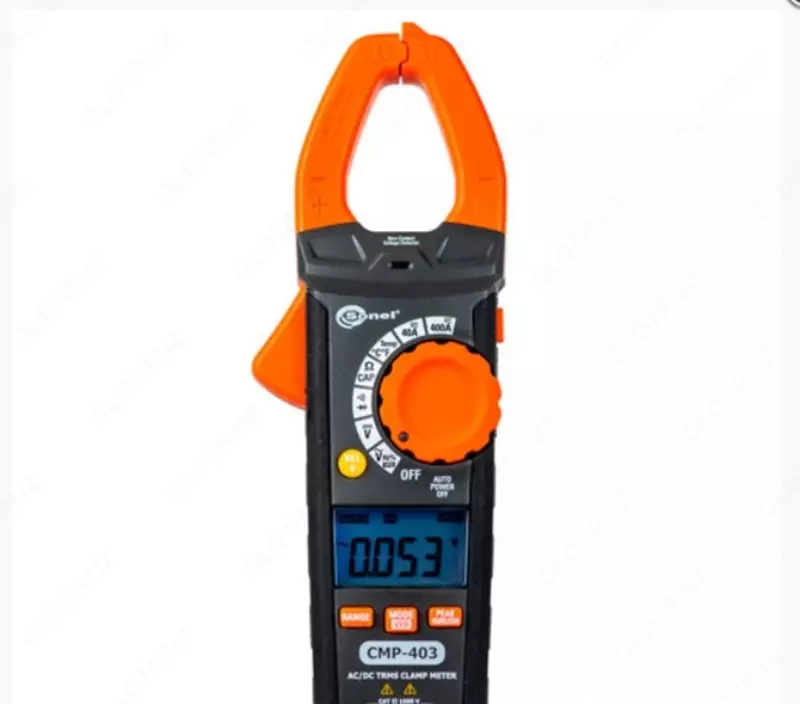

SMP-403 - elektr qisqichlar

SMP-403 elektr o'lchash qisqichlarining texnik xususiyatlari:
doimiy kuchlanish
Diapazon o'lchamlari Asosiy aniqlik Kirish empedansi
4,000 V 0,001 V ± (1,0% i.v. + 3 e.m.r.) 10 MŌ
40,00 V 0,01 V
400,0 V 0,1 V ± (1,2% i.v. + 5 e.m.r.)
1000 V 1 V
1000V RMS AC/DC ortiqcha yuk himoyasi.
AC kuchlanish (True RMS) va VFD
Diapazon o‘lchamlari 50…60 Gts chastota uchun asosiy xato (barcha to‘lqin shakllari) 50 Hz…1 kHz chastota uchun asosiy xato (sinus to‘lqin)
4,000 V 0,001 V ± (1,2% tomir ichiga + 8 e.m.r.) ± (1,2% tomir ichiga + 5 e.m.r.)
40,00 V 0,01 V
400,0 V 0,1 V
1000 V 1 V ± (1,5% i.v. + 5 e.m.r.) ± (1,5% i.v. + 5 e.m.r.)
Joriy qiymatlar diapazonning 5 dan 100% gacha aniqlanadi.
Kirish empedansi 10 MOhm.
Chastota diapazoni: 50…1000 Hz.
1000V RMS AC/DC ortiqcha yuk himoyasi.
VFD rejimi uchun AC kuchlanish diapazoni: 100…600 V.
O'zgaruvchan tok (haqiqiy RMS)
Diapazon o‘lchamlari asosiy xatosi
40,00 A 0,01 A ± (2,0% tomir ichiga + 8 e.m.r.)
400,0 A 0,1 A ± (2,5% i.v. + 8 e.m.r.)
Joriy qiymatlar diapazonning 5 dan 100% gacha aniqlanadi.
Chastota diapazoni: 50…60 Hz.
Haddan tashqari yukdan himoya qilish 400 A.
D.C
Diapazon o‘lchamlari asosiy xatosi
40,00 A 0,01 A ± (2,0% tomir ichiga + 8 e.m.r.)
400,0 A 0,1 A ± (2,5% i.v. + 8 e.m.r.)
Haddan tashqari yukdan himoya qilish 400 A.
Qarshilik
Diapazon o‘lchamlari asosiy xatosi
400,0 Ohm 0,1 Ohm ± (1,0% i.v. + 4 e.m.r.)
4,000 kOm 0,001 kOm ± (1,5% i.v. + 2 e.m.r.)
40,00 kOm 0,01 kOm
400,0 kOm 0,1 kOm
4,000 MŌ 0,001 MŌ ± (2,0% i.v. + 5 e.m.r.)
40,0 MŌ 0,01 MŌ ± (3,0% i.v. + 8 e.m.r.)
300V RMS AC/DC ortiqcha yuk himoyasi.
