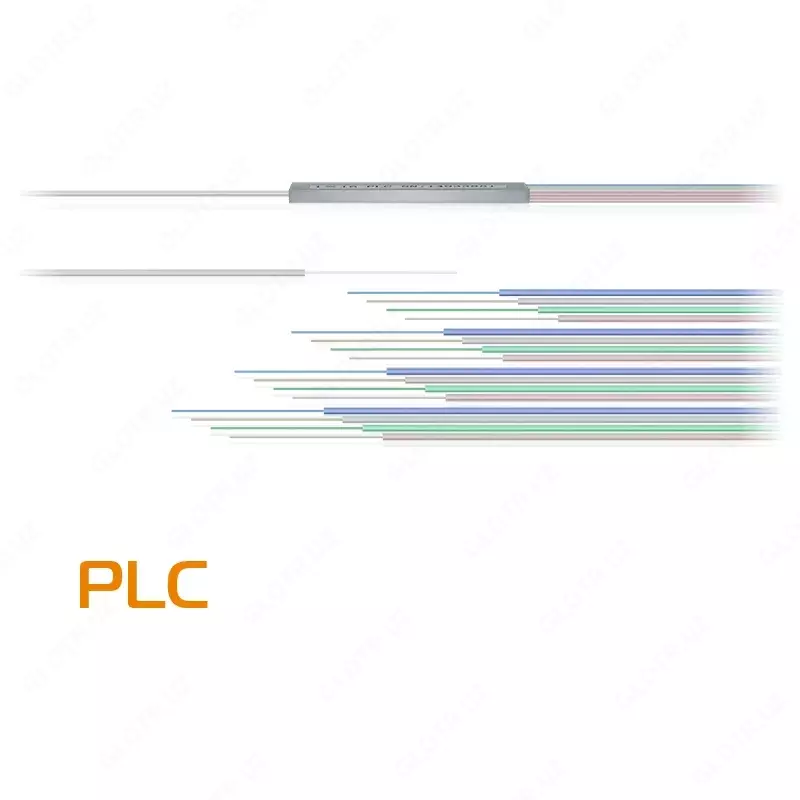

SNR-PLC-M-1x2 planar optik splitteri

Planar bo'linuvchilar integral optika usullari bilan amalga oshiriladi. Silikon substratda yadro va qobiq materiallari bilan qatlamlar navbat bilan kimyoviy ravishda biriktiriladi, shundan so'ng kerakli konfiguratsiyaning planar to'lqin usuli niqob orqali chiqariladi, bu ham aks ettiruvchi qobiq materiallari bilan qoplanadi. Shunday qilib, 1: 2 optik quvvatining dallanishi (odatda bir xil) bilan planar to'lqin usuli hosil bo'ladi. Ko'p sonli chiqish portlariga ega qurilmalar 1:2 bo'linmalarining ketma-ket kaskadidan hosil bo'ladi. Natijada kirish va chiqish tolalari biriktirilgan deyarli optik chip hosil bo'ladi.

Bunday dizaynlarda kuch taqsimotining aniqligiga erishish osonroq va ularning spektral xususiyatlari 1260 нм 1680 nm kengligida deyarli o'zgarmaydi. Shu bilan birga, PLC kanalining dairesel assimetriyasi tufayli radiatsiya polarizatsiyasiga etarlicha sezgir va planar va tolali nur o'tkazgichlarining ulanish joylarida aks etishi payvandlangan tuzilmalarga qaraganda yuqori bo'lishi mumkin.

Tugatish maydoni:

KTV tarmoqlari

Pon tarmoqlari

FTTH tarmoqlari
