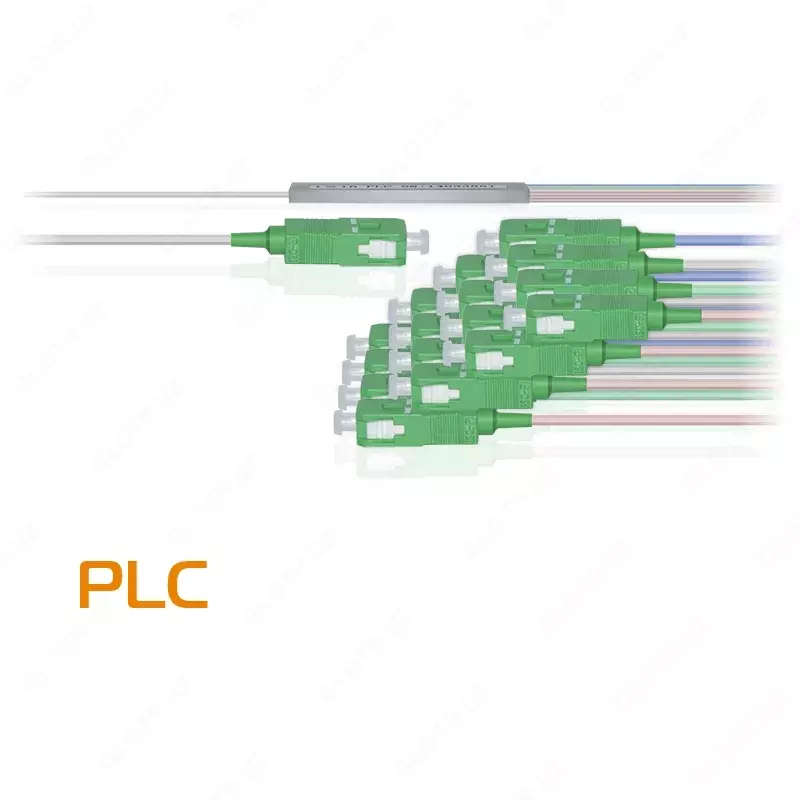

SNR-PLC-M-1x4-SC / APC planar optik splitteri

Splitter optik planar choksiz SNR-PLC-M-1x4-SC/APC

Tavsif:

Planar bo'linuvchi 4 ta burilishga, soyaga. Noto'g'ri ishlashda, 0.9 mm qobiq.

Optik qurilmalarni qurishda eng yangi kino texnologiyalaridan foydalanish sizga mukammal xususiyatlarga ega kichik mahsulotlarni ishlab chiqarish imkonini beradi. PLC optik bo'linuvchilar keng ish diapazoni, barqaror parametrlar, yuqori ishonchlilik bilan ajralib turadi.

Planar bo'linuvchilar integral optika usullari bilan amalga oshiriladi. Silikon substratda yadro va qobiq materiallari bilan qatlamlar navbat bilan kimyoviy ravishda biriktiriladi, shundan so'ng kerakli konfiguratsiyaning planar to'lqin usuli niqob orqali chiqariladi, bu ham aks ettiruvchi qobiq materiallari bilan qoplanadi. Shunday qilib, 1: 2 optik quvvatining dallanishi (odatda bir xil) bilan planar to'lqin usuli hosil bo'ladi. Ko'p sonli chiqish portlariga ega qurilmalar 1:2 bo'linmalarining ketma-ket kaskadidan hosil bo'ladi. Natijada kirish va chiqish tolalari biriktirilgan deyarli optik chip hosil bo'ladi.

Bunday dizaynlarda kuch taqsimotining aniqligiga erishish osonroq va ularning spektral xususiyatlari 1260 нм 1680 nm kengligida deyarli o'zgarmaydi. Shu bilan birga, PLC kanalining dairesel assimetriyasi tufayli radiatsiya polarizatsiyasiga etarlicha sezgir va planar va tolali nur o'tkazgichlarining ulanish joylarida aks etishi payvandlangan tuzilmalarga qaraganda yuqori bo'lishi mumkin.

Tugatish maydoni:

KTV tarmoqlari

Pon tarmoqlari

FTTH tarmoqlari

PLC turi bo'luvchi

1×4

Ish oralig'i

1260-1650nm

Qo'shish zarar (dB)

7.7

Qayta ishlab chiqarish (dB)*

7.9

Yo'nalish (dB)

55

Qaytariladigan yo'qotishlar (dB)

50

Qo'shish yo'qotishlarining polarizatsiya o'zgarishiga bog'liqligi

Polarization Depend Loss (PDL)

0.2

Qo'shish yo'qotishlarining to'lqin uzunligidagi o'zgarishlarga bog'liqligi

Wavelength Dependent Loss

0.5

Qo'shish yo'qotishlarining harorat o'zgarishiga bog'liqligi

Temperature Dependent Loss

0.5

Optik tolali turi

Corning SMF-28e

Ishlash harorati (C)

-40～85

Saqlash harorati (C)

-40～85
