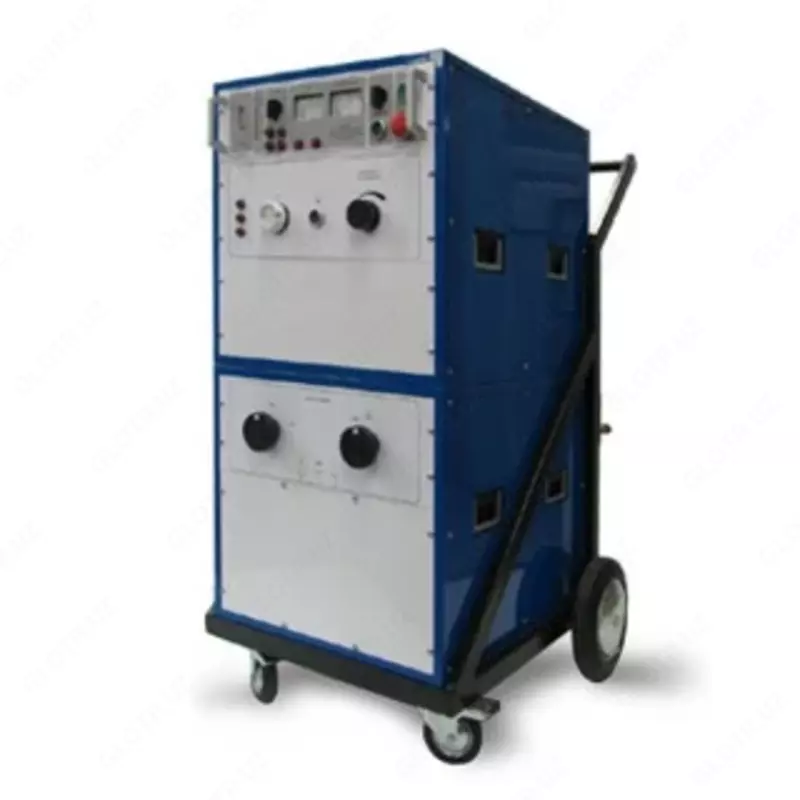

СП-32-2 — испытательная поисковая система

Kod: P-0891470 Ushbu mahsulot sotuvda mavjud emas

Tavsifi

Назначение испытательной поисковой системы СП-32-2:
Испытательная поисковая система СП-32-2 (старое название ИПС-32) предназначена для:

испытания силовых кабелей повышенным выпрямленным напряжением до 32 кВампл с контролем тока утечки;

понижения сопротивления в месте повреждения («прожигание» поврежденной изоляции) в кратковременном режиме током до 80 мА, 140 мА и 240 мА на ступенях 32 кВ, 16 кВ и 8 кВ соответственно;

измерения расстояния до места повреждения методом колебательного разряда с применением рефлектометра РЕЙС-305;

измерения расстояния до места повреждения волновым методом с применением рефлектометра РЕЙС-305;

измерения расстояния до места повреждения импульсно-дуговым методом с применением рефлектометра РЕЙС-305;

точного определения места повреждения акустическим методом с применением акустического приемника и датчика любого типа.

Система не является испытательным оборудованием и не подлежит аттестации согласно ГОСТ Р 8.568-97.
Система может эксплуатироваться в неотапливаемых помещениях или под навесом при следующих условиях:

температура окружающей среды от минус 30 °С до плюс 40 °С;

относительная влажность до 80% при температуре плюс 25 °С;

атмосферное давление 530-800 мм рт. ст.

Параметр	Значения
Напряжение питания частотой 50 Гц	220 В ±22 В
Максимальная потребляемая мощность	2,6 кВА
Максимальное выходное постоянное напряжение, (в трех диапазонах)	8 кВ 16 кВ 32 кВ
Максимальная запасаемая энергия	2000 Дж
Период следования импульсов (в автоматическом режиме)	3 с 6 с
Максимальный ток в режиме «=32 кВ»: - в диапазоне «32 кВ» - в диапазоне «16 кВ» - в диапазоне «8 кВ»	80 мА 140 мА 240 мА
Время непрерывной работы, не более	1 час
Габаритные размеры, мм, не более: - блока БВ ИПС-32 - блока БВК ИПС-32	600 х 520 х 525 600 х 520 х 480
Масса, кг, не более: - блока БВ ИПС-32 - блока БВК ИПС-32	125 60
