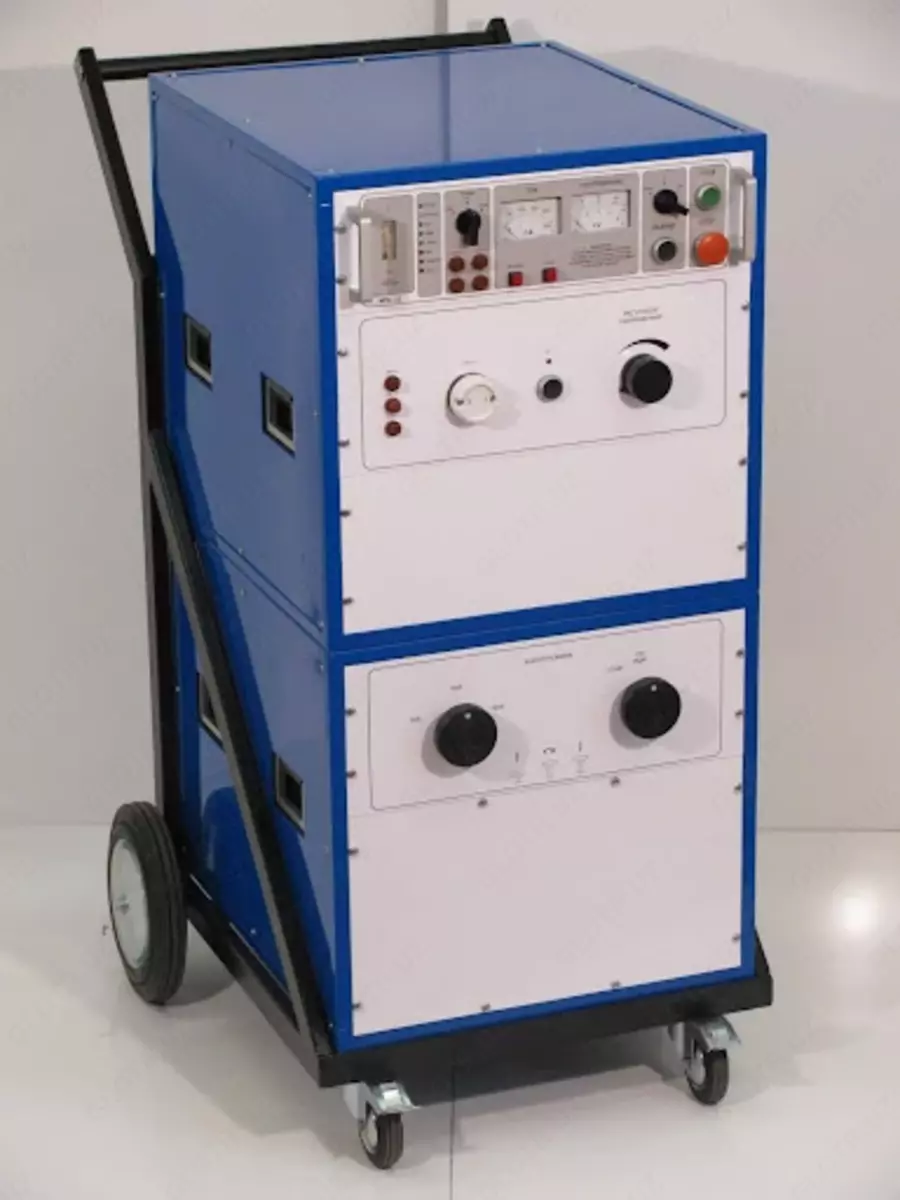

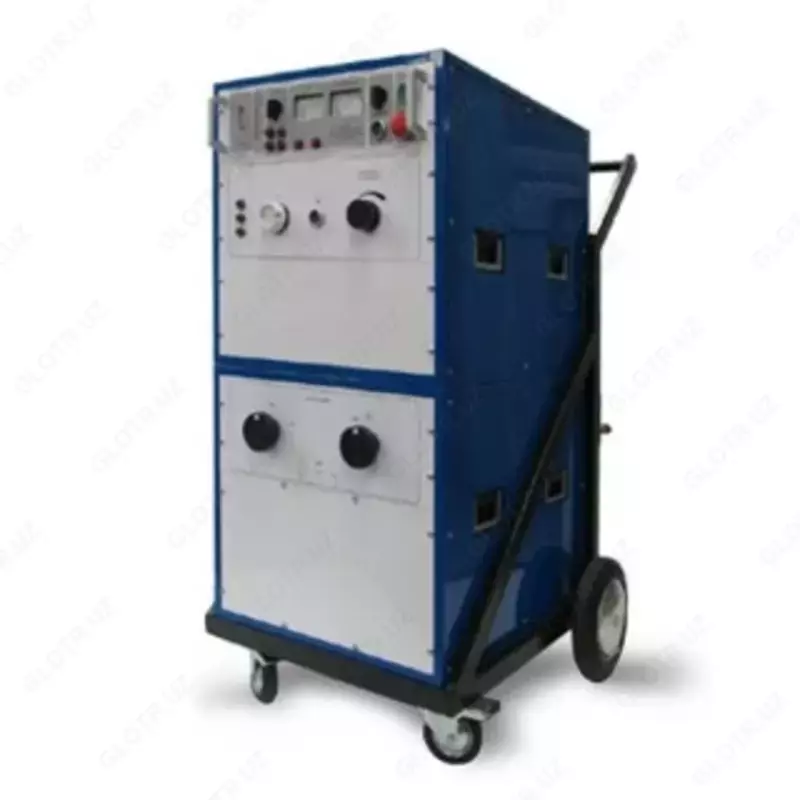

SP-32-2 - test qidiruv tizimi

SP-32-2 sinov qidiruv tizimining maqsadi:

SP-32-2 sinov qidiruv tizimi (eski nomi IPS-32) uchun mo'ljallangan:

oqish oqimini nazorat qilish bilan 32 kvamplgacha ko'tarilgan rektifikatsiyalangan kuchlanish bilan quvvat kabellarini sinovdan o'tkazish;

qisqa muddatli rejimda shikastlanish joyidagi qarshilikning pasayishi (shikastlangan izolyatsiyani"yoqish") mos ravishda 32 kv, 16 kv va 8 kv zinapoyalarda 80 ma, 140 ma va 240 ma gacha;

reys-305 reflektometridan foydalangan holda tebranish razryadi bilan shikastlanish joyiga masofani o'lchash;

reys-305 reflektometridan foydalangan holda to'lqin usuli bilan shikastlanish joyiga masofani o'lchash;

reys-305 reflektometridan foydalangan holda impuls-yoy usuli bilan shikastlanish joyiga masofani o'lchash;

akustik qabul qilgich va har qanday turdagi sensordan foydalangan holda akustik usul bilan shikastlanish joyini aniq aniqlash.

Tizim sinov uskunalari emas va GOST r 8.568-97 ga muvofiq sertifikatlanmaydi.

Tizim isitilmaydigan xonalarda yoki soyabon ostida quyidagi sharoitlarda ishlatilishi mumkin:

atrof-muhit harorati minus 30 °C dan ortiqcha 40 °C gacha;

25 °C haroratda 80% gacha nisbiy namlik;

atmosfera bosimi 530800 mm simob ustuni san'at

SP-32-2 sinov qidiruv tizimining texnik xususiyatlari:

Qiymat Parametri

50 Hz 220V ±22V besleme zo'riqishida

Maksimal quvvat sarfi 2,6 kva

Maksimal chiqish doimiy kuchlanishi, (uchta diapazonda) 8 kv

16 kv

32 kv

Maksimal saqlanadigan energiya 2000 J

Impulslar davri (avtomatik rejimda) 3 s

6 s

"\U003d 32 kv"rejimidagi maksimal oqim:

- "32 kv"oralig'ida

- "16 kv"oralig'ida

- "8 kv"oralig'ida

80 ma

140 ma

240 ma

Uzluksiz ishlash vaqti, 1 soatdan oshmasligi kerak

Umumiy o'lchamlari, mm, endi yo'q:

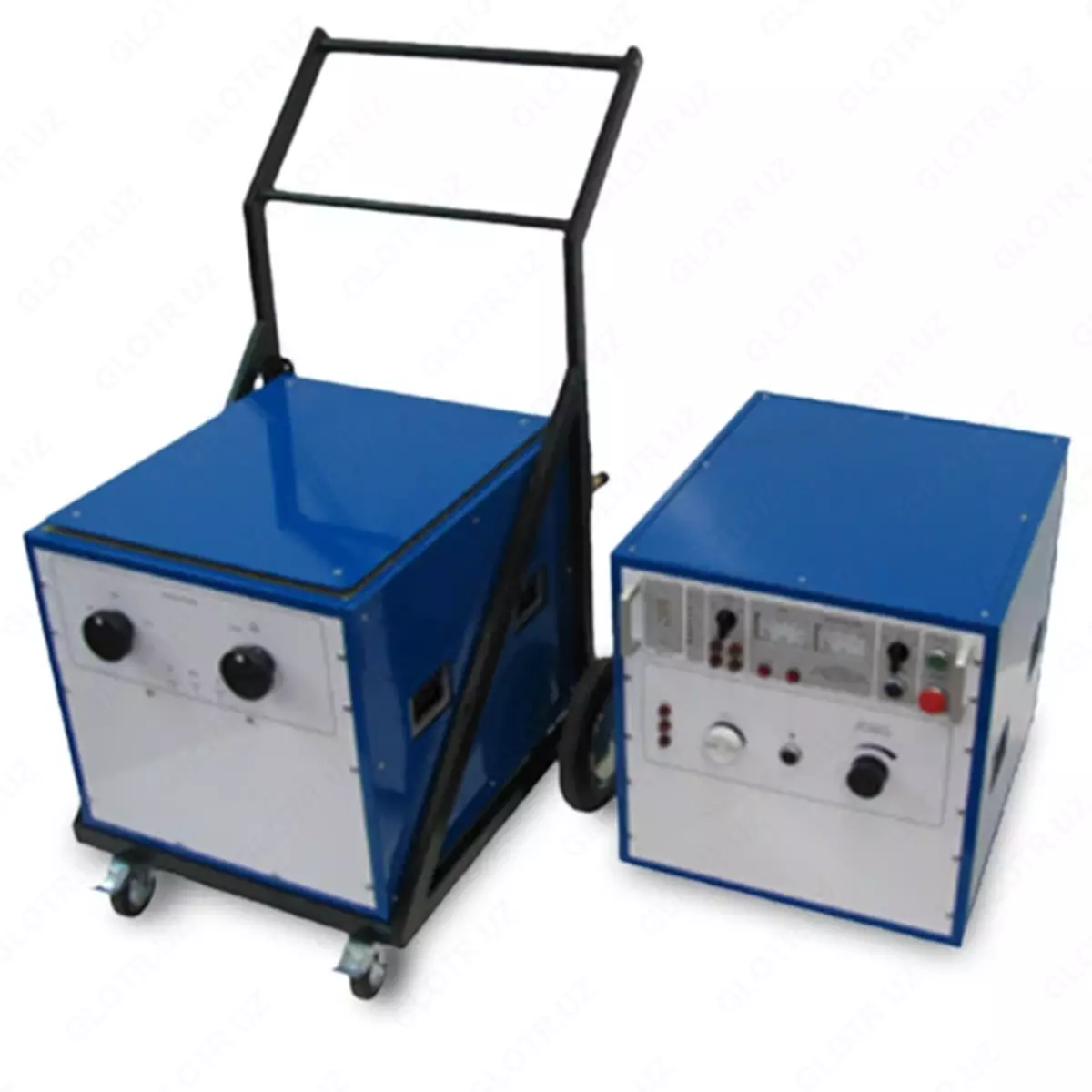

 BV IPS-32 bloki

-IPS-32 BVk bloki

600 x 520 x 525

600 x 520 x 480

Og'irligi, kg, ortiq emas:

 BV IPS-32 bloki

-IPS-32 BVk bloki

125

60

№ Nomi Miqdori

1 blok yuqori voltli BV 1

2 BVk 1 yuqori voltli kommutatsiya bloki

3 ulanish kabeli 1

4 quvvat kabeli (ulagich) 1

5 tuproqli sim, uzunligi 15 m 1

6 yuqori voltli ekranlangan kabel, uzunligi 15 m 1

7 pasport 1
