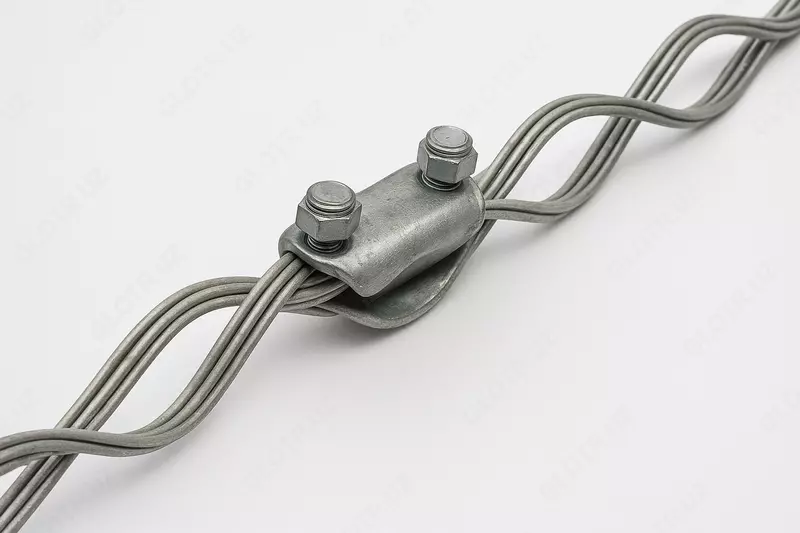

Spiral shaklli qo‘llab-turuvchi protektorlar PS-11,1P-01

Tavsif

Spiral shaklli qo‘llovchi protektorlar PS-11,1P-01 — bu havo elektr uzatish liniyalari (VL) uchun mo‘ljallangan mexanik himoya elementlari bo‘lib, ular izolyatsiyasiz simlar va po‘lat troslarni vibratsiya, egilish va metall charchashdan himoya qiladi.

Protektorlar quyidagi maqsadlarda qo‘llaniladi:

• yangi elektr uzatish liniyalarini qurishda, sim va troslarning xizmat muddatini uzaytirish uchun;

• ta’mirlash ishlarida, agar simning tashqi qatlamlari vibratsiya yoki metall charchashi natijasida shikastlangan bo‘lsa;

• shamol kuchli bo‘lgan hududlarda, vibratsion yuklamalardan himoya qilish uchun;

• mexanik kuchlanishni teng taqsimlash va egilish kuchlarini kamaytirish uchun.

Tuzilishi va materiali

• PS-11,1P-01 protektori rux bilan qoplangan po‘lat simlardan tayyorlangan spiral shaklli elementdir.

• Uning tarkibida ikkita qarama-qarshi yo‘nalishda o‘ralgan spiral pryada mavjud bo‘lib, ular simni mahkam ushlab turadi va egilish kuchlarini silliq taqsimlaydi.

• Metall qismlar antikorrozion sink (rux) qoplamasi bilan himoyalangan bo‘lib, bu namlik va tashqi muhit ta’siriga chidamlilikni oshiradi.

• Protektorlar tayanch va osma elementlar bilan birgalikda ishlash uchun mo‘ljallangan.

Ishlash prinsipi

Protektor qo‘lda spiral shaklda sim atrofida o‘raladi, maxsus asbob-uskunasiz.
Spiral shaklning elastik kuchlanishi va metallning prujinaligi tufayli u:

• simni zich qamrab oladi,

• egilishdagi kuchlanishlarni kamaytiradi,

• sim yuzasining ishqalanishdan shikastlanishini oldini oladi,

• vibratsion yuklamalarni kamaytiradi va simning xizmat muddatini uzaytiradi.

Asosiy texnik ko‘rsatkichlar

Afzalliklari

• O‘rnatish oson, asbob-uskunasiz bajariladi.

• Korroziyaga yuqori darajada chidamli (sink qoplama).

• Vibratsiya va metall charchashdan samarali himoya.

• Elektr uzatish liniyalari xizmat muddatini uzaytiradi va ishonchliligini oshiradi.
