Spiral tortuvchi qisqichlar NS-15,4-02

NS-Dpr-XX va NS-DprP-XX turidagi spiral tortuvchi qisqichlar
(TU 3449-002-27560230-06 bo‘yicha)

Ular havo liniyalari (VL) tayanchlariga AC turi simlarini (GOST 839) hamda momaqaldiroqqa qarshi troslarni (GOST 3062, GOST 3063, GOST 3064) anker usulida mahkamlash uchun mo‘ljallangan.

Qisqich ikki xil bajarilishda ishlab chiqiladi: protektor bilan (NS-DprP-XX) va protektorsiz (NS-Dpr-XX).

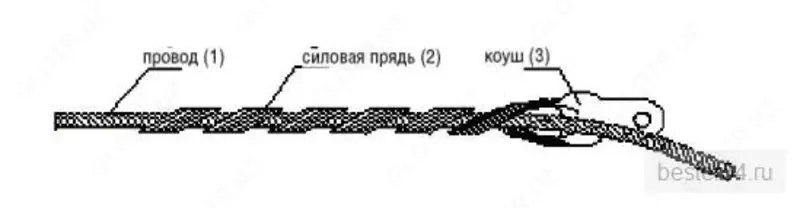

Spiral tortuvchi qisqichning tarkibi:

• Kuch prjadi (silovaya pryad)

• Protektor

• Koush (ko‘sh) –

  • AC turi simlar uchun kesimi 35 mm² dan 50 mm² gacha bo‘lganda, shtamplangan holda (TU 4991-013-27560230-95) tayyorlanadi;

  • AC turi simlar uchun kesimi 70 mm² dan 400 mm² gacha bo‘lganda, quyma (litoy) holda (TU 4991-005-27560230-95) tayyorlanadi.

Konstruktsiya tavsifi:

• Kuch U-shaklidagi prjad bir necha spiral simlardan iborat bo‘lib, ular o‘zaro elim bilan biriktirilgan.

• Prjadning ichki sirtiga abraziv qoplama surtiladi.

• Kuch prjad simga o‘raladi (navivaetsya).

• Agar simni mahkamlash zonasida qo‘shimcha himoya kerak bo‘lsa, qisqich oldindan o‘ralgan spiral protektor ustiga o‘rnatiladi.

• Protektor uzunligi vibratsiya so‘ndirgichini (gasilitel vibratsii) o‘rnatish imkoniyatini hisobga olgan holda tanlanadi.

Mahkamlash usuli:

• Qisqich tayanchga koush va standart ulanma armatura yordamida mahkamlanadi.

• Simning qisqichdagi mustahkamligi kamida 95% simning uzilish mustahkamligiga teng bo‘lishi kerak.

Ishlatish sharoiti:

• Qisqichlar UHL iqlim bajarilishida, I toifa (GOST 15150 bo‘yicha) ishlab chiqiladi.
