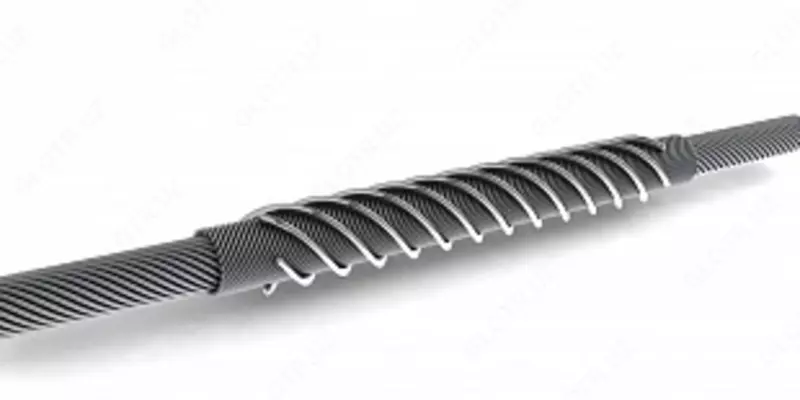

Spiral ulovchi shleyfli qisqichlar SHS-15,4/11,4-01-01

SHS-15,4/11-01 shleyfli spiral biriktiruvchi qisqich

SHS-15,4/11-01 turidagi spiral shleyfli biriktiruvchi qisqichlar — bu GOST 839 bo‘yicha ishlab chiqarilgan po‘lat-alyuminiy (stalealyuminiy) simlarni havo elektr uzatish liniyalaridagi (VL) shleyflarda ulash (bog‘lash) uchun mo‘ljallangan.

Qisqichlar TU 3449-036-27560230-06 bo‘yicha ishlab chiqiladi.
O‘rnatish montaj yo‘riqnomasiga muvofiq amalga oshiriladi.

Ular tok o‘tkazuvchanlikni to‘liq ta’minlaydi, mexanik yukni kamida 30% simning uzilish mustahkamligi darajasida ushlab turadi va UHL iqlim bajarilishida, I toifa (GOST 15150 bo‘yicha) ishlab chiqiladi.
Shleyfli qisqichlarning konstruktsiyasi simning kesimi va tok o‘tkazuvchi spiral qatlamlar soniga bog‘liq holda o‘zgaradi.

SHS qisqichlarining belgilanilishi:

• SHS – shleyfli spiral biriktiruvchi qisqich (soedinitelniy shleyfovoy spiralniy zajim);

• 15,4 – sim diametri, 15,4 mm;

• 01 – 500 kV dan past kuchlanishli liniyalar uchun mo‘ljallangan modifikatsiya;

• 21 – 500 kV kuchlanishli liniyalar uchun mo‘ljallangan modifikatsiya.

SHS qisqichlar to‘plamining tarkibi:

500 kV dan past kuchlanishli liniyalarda osiladigan simlar uchun to‘plam quyidagilardan iborat:

• Tok o‘tkazuvchi spiral qatlam – ABE markali alyuminiy qotishmasi simlaridan tayyorlangan alohida spiral elementlar;

• Kuchli spiral qatlam (protektor-fiksator) – po‘lat simlardan tayyorlangan spiral prjadlar.

Barcha shleyfli qisqichlar tok o‘tkazuvchi konservatsiyalovchi moy (TPKS) bilan to‘liq jihozlangan holda yetkazib beriladi.
