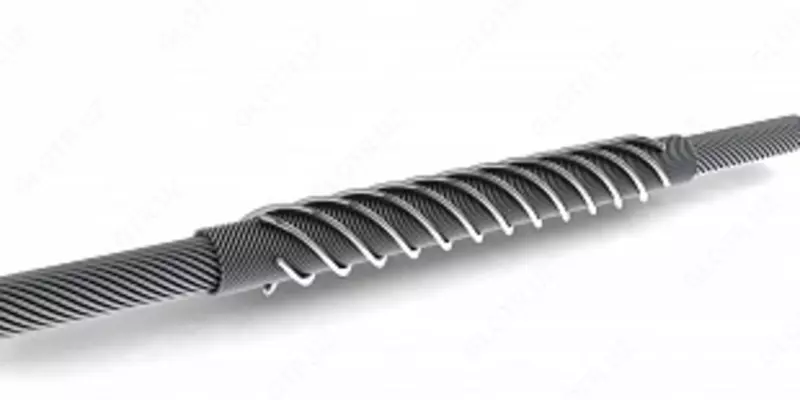

Spiral ulovchi shleyfli qisqichlar SHS-19,6-01

Shleyfli qisqich ШС-19,6-01

Shleyfli spiral turdagi ulash qisqichlari ШС-19,6-01 po‘lat-alyuminiy simlarni GOST 839 bo‘yicha havo elektr uzatish liniyalaridagi shleyflarda ulash uchun mo‘ljallangan.

• Ishlab chiqarish TU 3449-036-27560230-06 bo‘yicha amalga oshiriladi.

• Qisqich o‘rnatilishi montaj bo‘yicha ko‘rsatmaga muvofiq bajariladi.

• Qisqichlar to‘liq tok o‘tkazish xususiyatlarini ta’minlaydi, mexanik yukni simning uzilish kuchining kamida 30% qismi bilan ko‘tara oladi va UHL kategoriyasi I bo‘yicha iqlim sharoitlariga mos keladi.

Shleyfli qisqich konstruksiyasi sim kesimi va tok o‘tkazuvchi spirallar soniga bog‘liq.

Shleyfli qisqichning belgilanishi:

• ШС – shleyfli spiral ulash qisqichi;

• 19,6 – sim diametri, mm;

• 01 – 500 kV dan past kuchlanishli liniyalarda osilgan simlar uchun qisqich modifikatsiyasi;

• 21 – 500 kV liniyalar uchun modifikatsiya.

500 kV dan past kuchlanishli liniyalarda osilgan simlar uchun shleyfli qisqich tarkibiga kiradi:

• Tok o‘tkazuvchi spiral – ABE alyuminiy qotishmasidan alohida spirallar;

• Kuch spiral (protektor-fiksator) – po‘lat simlardan spiral prjadlar.

Shleyfli qisqichlar tok o‘tkazuvchi konservant yog‘ bilan (TPKS) to‘liq jihozlanadi.
