SPS-12 ISP. 10 - YONG'INGA QARSHI VOSITALARNI O'RNATISH UCHUN ZAXIRA QUVVAT MANBAI BO'LGAN SHKAF

ShPS-12 ISP.10 - YONG’IN AVTOMATIKASI VOSITALARINI MONTAJ QILISh UChUN ZAXIRA TA’MINOTLI SHKAF

ShHT ularda yong’in avtomatikasi priborlarini, qo’riqlash-yong’in signalizatsiyasining qabul-nazorat priborlarini joylashtirish, ularni 12 V quvvat kuchlanishi bilan ta’minlash, QK 484.1311500.2020 talablarini hisobga olgan holda RS-485 interfeysi bo’yicha priborlarning o’zaro va tashqi nazoratchilar bilan aloqasini ta’minlash uchun mo’ljallangan. ShHT «Sirius» DPKUK, «S2000M» qo’riqlash-yong’in nazorati va boshqaruv pulti bilan birgalikda foydalanish uchun mo’ljallangan.

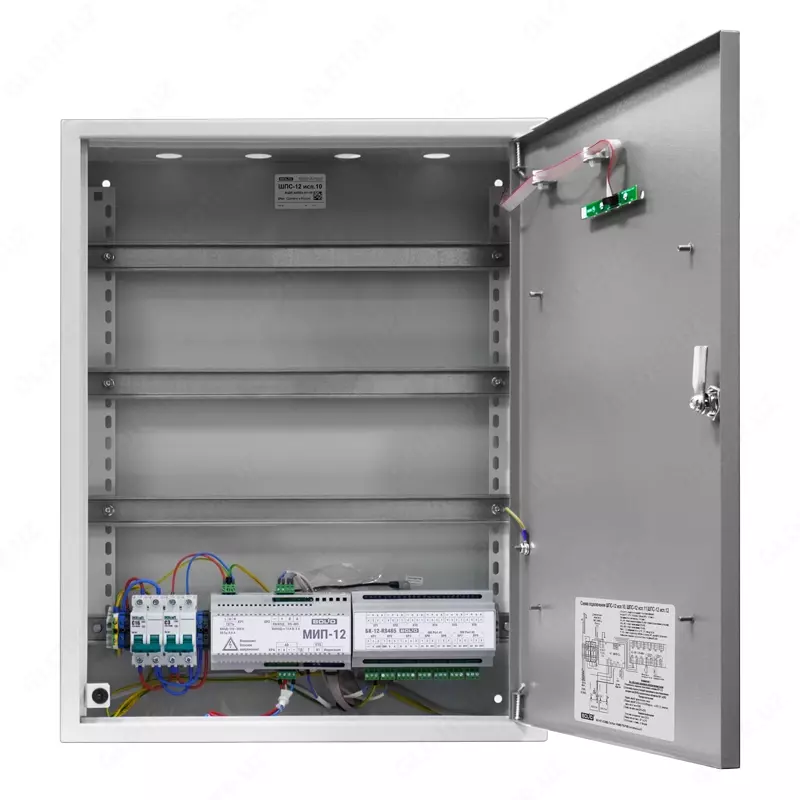

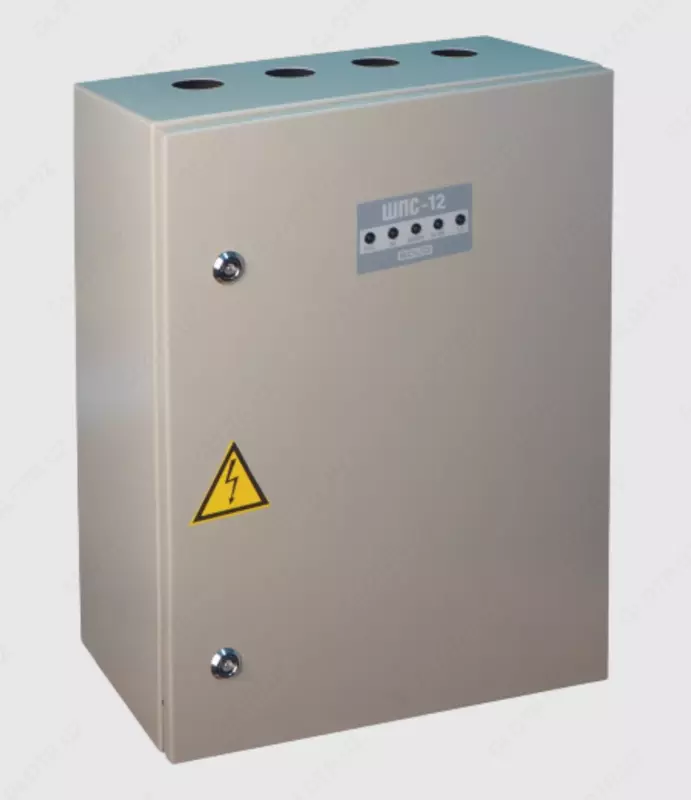

SHX "Orion" ISOning quyidagi asboblari o’rnatilishi mumkin bo’lgan metall shkafdan iborat: "Signal-10", "Signal-20P", "C2000-4", "C2000-CDL", "C2000-KPB", "C2000-SP1", "C2000" "," C2000-CDL-2I "," Rupor isp.02 "," C2000-PGE "," S2000-PGE isp.01 "," C2000-Ethernet "," S2000-RPI "va DIN-reykaga mahkamlash imkoniyatiga ega bo’lgan boshqa korxonalar.

ShHT 220 V, 50 Gts nominal quvvat kuchlanishiga ega bo’lgan qo’shimcha iste’molchilarni ulash imkoniyatini ta’minlaydi. 220 V ~ zanjirlari avtomatik o’chirgichlar bilan himoyalangan

Xususiyatlari:

Shkaf ichida quyidagilar o’rnatilgan:
akkumulyator batareyalaridan zaxiralangan quvvatli «MIP-12» quvvat manbai moduli (nominal kuchlanish 12 V, tok 3 A gacha)
«BK-12-RS485» kommutatsiya bloki, u quyidagilarni tashkil etish imkonini beradi:
SPS tashqarisida joylashgan PPPP va PPPPUP komponentlariga ulanish uchun ikkita izolyatsiyalangan interfeys liniyalari RS-485
SHPP tarkibiy qismlarini SHPP ichida ulash uchun bitta RS-485 liniyasi
ichki interfeys asboblariga ulanish uchun 7 ta chiqish RS-485
SHXda o’rnatilgan priborlarning taqsimlangan ta’minoti uchun tok bo’yicha yakka tartibda himoyalangan 7 ta chiqish kanali 12V
«MIP-12» tok bo’yicha ortiqcha yuklardan va 220 V, 50 Gts («S» turi, 16 A) quvvat kuchlanishining nominal kuchlanishiga ega bo’lgan qo’shimcha ulanadigan iste’molchilarni himoya qilish uchun umumiy avtomatik o’chirgich
«MIP-12» ni himoya qilish uchun individual avtomatik o’chirgich («S» turi, 3 A)

Texnik tavsiflari:

Quvvat kiritish soni: 2

Asosiy quvvat manbai: nominal kuchlanishi 230 V, chastotasi 50/60 Gts bo’lgan bir fazali o’zgaruvchan tok tarmog’i

Zaxira quvvat manbai: «Bolid» seriyali akkumulyator batareyalari AB1217S yoki AB1217M - 2 dona.

Nominal chiqish kuchlanishi: tarmoqdan quvvatlanganda - (13,6 ± 0,6) V; batareyalardan quvvatlanganda - (9,5... 13,5) V

Nominal umumiy yuk oqimi: 3 A

SHX ichida o’rnatiladigan priborlarni ulash uchun «12 V» kuchlanishli chiqishlarning umumiy soni: 7

Bitta chiqish bo’yicha maksimal tok «12 V»: 0,65 A

220 V kuchlanish va nominal tok yuklamasida tarmoqdan iste’mol qilinadigan maksimal quvvat (qo’shimcha iste’molchilar iste’molini hisobga olmagan holda), ko’pi bilan: 120 VA

SPS ichida o’rnatiladigan interfeys liniyalarini ulash uchun «RS-485» chiqishlarining umumiy soni: 7

Tashqi qurilmalarni ulash uchun ajratilgan RS-485 interfeyslari soni: 2

Interfeys chizig’ining uzunligi RS-485 SHX ichidagi har bir asbobgacha, ko’pi bilan: 10m

Izolyatsiya qilingan interfeyslar liniyalarining uzunligi RS-485 9600 Bit/s tezlikda, ko’pi bilan: 3000m

Izolyatsiyaning izolyatsiyalangan interfeys liniyalari o’rtasida, shuningdek izolyatsiyalangan interfeys liniyalari va boshqa zanjirlar o’rtasida elektr mustahkamligi, kamida: 500 V, 50 Gts

Gabarit o’lchamlari, ko’pi bilan: 650 × 500 × 220 mm

Shkafning og’irligi (akkumulyator batareyalari bilan), ko’pi bilan: 30 kg

Qobiq bilan ta’minlanadigan himoya darajasi: IP41

Montaj komplektini o’rnatish imkoniyati MK-1: bor
