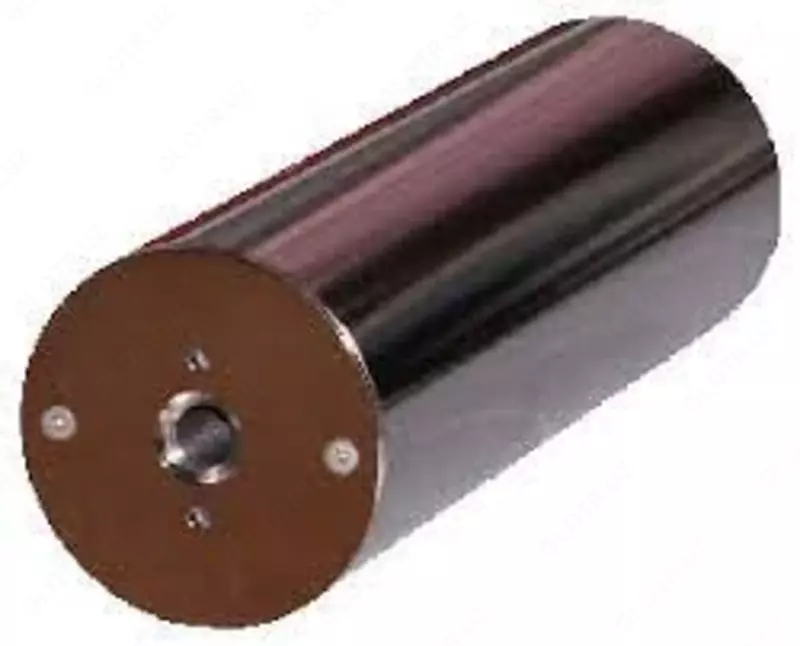

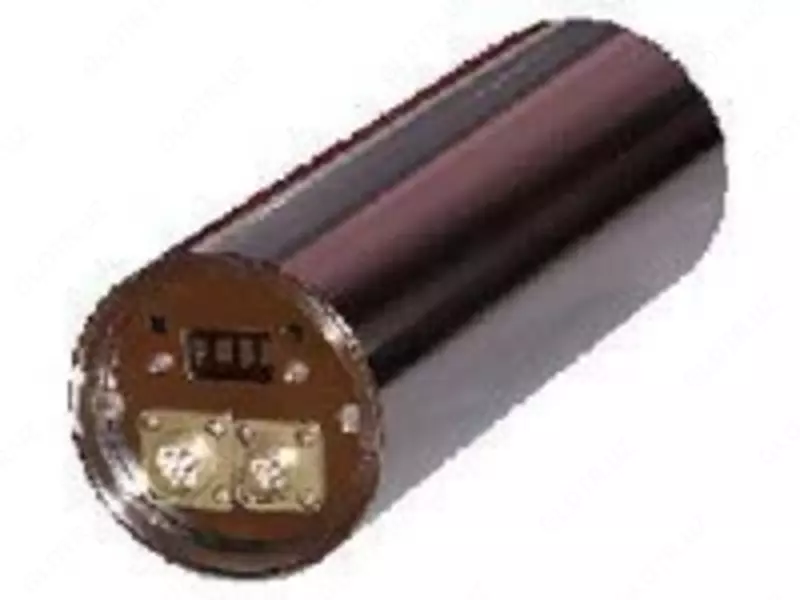

ST-2 PIROMETRI

ST-2 seriyali pirometrlar ishlab chiqarishdagi og'ir ish sharoitlari uchun mo'ljallangan. Qurilmaning dizayni qurilmaning optik qismlarini chang, bug ', tutun ta'siridan, shuningdek, mexanik shikastlanishdan imkon qadar ko'proq izolyatsiya qilish imkonini beradi. Pirometr korpusi zanglamaydigan po'latdan yasalgan bo'lib, u qurilmani korroziyadan himoya qiladi. Pirometrni ko'rish indeksi kamida 1:50 ni tashkil qiladi, bu 1000 mm boshqariladigan yuzaga masofada 20 mm ko'rish nuqtasiga to'g'ri keladi. Ikki nuqtali lazerli nishon belgisi pirometrni sinov ob'ektiga to'g'ri yo'naltirish imkonini beradi.

O'lchangan harorat qiymati nuqtali LED displeyda ko'rsatiladi, bu qurilmani o'rnatish joyida yomon yorug'lik sharoitida aniq ko'rinadi. Sinov ob'ektining emissiya koeffitsientini tuzatish qurilmaning orqa tomonidagi ikkita tugma yordamida amalga oshiriladi, displeyda tuzatish koeffitsientining joriy qiymati ko'rsatiladi.

Xususiyatlari

Pirometr

ST-2-01

Asosiy kamaytirilgan xato, %

1

Ruxsat, °C

1

Ko'rish ko'rsatkichi

1:50

Atrof-muhit harorati, °C

5...50

Emissivlikni tuzatish

0,1-1,5,

qadam 0.01

Signalni qayta ishlash blokining mikroprotsessor tizimi quyidagilarga imkon beradi:

- LED displeyda o'lchangan haroratning qiymatini 1 °C o'lchamlari bilan ko'rsatish

- emissiya koeffitsientini 0,01 o'sishda sozlash

- harorat qiymatini real vaqt rejimida shaxsiy kompyuter monitor ekranida grafik ko'rinishda nazorat qilish va ko'rsatish, shuningdek, olingan natijalarni keyingi qayta ishlash uchun saqlash.

- lazer nishon belgilaridan foydalangan holda boshqaruv ob'ektini nishonga olish

- joriy chiqishning ish rejimini tanlang (0-5, 0-20, 4-20 mA) va dinamik harorat oralig'ini o'rnating

(masalan, 0-5 mA va 500-700 ° C oralig'ida)

- mantiqiy kalit yordamida haroratni tartibga solish.

Kiritilgan dasturiy ta'minot

Piro

Vizual

, Windows 95/98/XP bilan mos keladi, sizga quyidagilarga imkon beradi:

pirometrni aniqlang

joriy, minimal va maksimal harorat qiymatini ko'rsatish

real vaqtda o'lchovlarni grafik ko'rinishida tasavvur qilish

emissiyani tuzatish koeffitsientini o'rnating

joriy chiqishning ish rejimini tanlang

avtomatik nol kalibrlashni amalga oshiring

raqamli filtr va unumdorlikni sozlang

pirometrni kalibrlash

mantiqiy kalitlarning ish rejimlarini sozlash (sozlamalar)

qurilmaning noto'g'ri ishlashi yoki parametrlari qabul qilinadigan qiymatlardan oshib ketganligi haqida signal

qattiq diskingizdagi faylga doimiy ravishda o'lchovlarni yozib oling

grafiklarni yoki ularning qismlarini printerga chiqarish

To'liqlik:

Ism

Miqdori

Eslatma

Pirometr ST-2 DDSH2.820.021

1 dona

Foydalanish qo'llanma ddSh2.820.021 RE

1 nusxa

Pasport DDSH2.820.021 PS

1 nusxa

Kabel DDSH6.644.121

1 dona

Quvvat kabeli

Kabel DDSH6.644.127

1 dona

Hozirgi chiqish kabeli

Kabel DDSH6.644.090

1 dona

Interfeys kabeli

Stabillashtirilgan quvvat manbai BPS-24-03 DDSh2.087.006-01

1 dona

Iste'molchining iltimosiga binoan

DDSH2.820.021 dasturiy ta'minoti

1 nusxa

CD

Pirometr versiyasi

O'lchov diapazoni, °

C

Spektral diapazon, nm

ST-2-01

300-1000

900-1700

ST-2-02

900-2300

320-1100
