Стенды для поверки локомотивных скоростемеров СИП1.СЛ

Описание

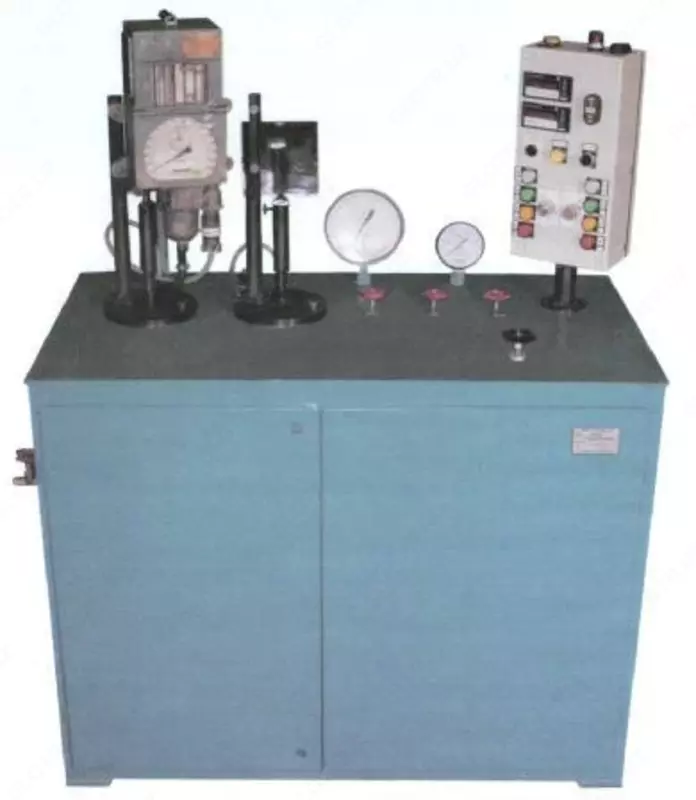

Стенд состоит из стола сварной конструкции, который является основанием для установки рамы редуктора, поводков привода и стоек для крепления поверяемых скоростемеров, пульта управления, пневмо- и электроаппаратуры, измерительных приборов и магистральных трубопроводов. Конструкцией стенда предусмотрена возможность установки пульта управления в удобное для пользователя положение.

На верхней плите стола на поворотных фланцах крепятся стойки, предназначенные для крепления двух поверяемых скоростемеров. Подвод и отключение сжатого воздуха каждого поверяемого скоростемера осуществляется отдельным вентилем. Поворотные фланцы дают возможность поворачивать поверяемый скоростемер на 180°, а для удобства наблюдения показаний скоростемера при его повороте на 180° к задней стенке стола прикреплено зеркало. На верхней плите стола также расположены пульт управления и два манометра, один из них эталонный, предназначенный для контрольной проверки давления воздуха в пневматической системе стенда. Конструкция пульта обеспечивает ограничение доступа к внутренним элементам, влияющих на метрологические характеристики, без необходимости опломбирования.

Внутри стола на раме крепится червячный мотор-редуктор, с передаточным отношением редуктора 1:20 и вертикальным выходом вала, а также цилиндрический редуктор, который является передаточным звеном вращения от мотор-редуктора к поводкам скоростемеров. На валу электродвигателя мотор-редуктора установлен инкрементальный датчик с числом импульсов на один оборот равным 600. Внутри стола расположены также электрошкаф и стабилизатор напряжения.

Сигнал с инкрементального датчика поступает в счетчик импульсов, преобразуется в условную линейную скорость V, км/ч по формуле 1 и в условный пройденный путь S, м по формуле 2 и отображается на индикаторах, расположенных на пульте управления.

гдеV - условная воспроизводимая скорость, км/ч;

N - количество импульсов, поступивших от инкрементального датчика за 1 секунду.

гдеS - условный пройденный путь, м;

N - количество импульсов, поступивших от инкрементального датчика за 1 секунду. Плавное регулирование давления воздуха при поверке скоростемеров обеспечивает клапан редукционный, рукоятка управления которого размещена на верхней крышке стола. Давление сжатого воздуха, подводимого к поверяемому скоростемеру, должно быть не менее 0,9 МПа (9,0 кг/см ). Подвод сжатого воздуха от редукционного клапана к поверяемым скоростемерам осуществляется гибкими рукавами, что обеспечивает удобство подключения. Пломбирование стендов не предусмотрено.
