Suyuqlik oqishini aniqlash uchun akustik oqish detektori "Fisher" XLT 17 (Germaniya)

Fisher XLT 17 seriyali akustik qochqinlarni aniqlash qurilmasi (Geophone) suyuqlik oqishini aniqlash qurilmasi boʻlib, u 4 oddiy qadamda oqishni aniqlaydi: sizib chiqayotgan tovushlarni elektron tarzda kuchaytiradi, shovqinni filtrlaydi, oqishlarni ajratadi va foydalanuvchiga qochqinning qaerdaligini aytadi.

Xususiyatlari:

U quvurlardagi suyuqlik oqishini aniqlaydi va aniqlaydi.

Past o'tkazuvchan filtr, Yuqori o'tkazuvchan filtr, Bandpass filtri va Barcha filtrlar.

Xotira funktsiyasini oxirgi sozlash

Sensorli boshqaruv klaviaturasi

Haqiqiy vaqtda tashqi shovqinga minimal darajada ta'sir ko'rsatadigan va ikkita 9 voltli batareyada ishlaydigan displeyli sensor, shuning uchun siz usiz qolmaysiz. Yilni boshqaruv bloki va yelkangiz yoki bo'yningizga taqib qo'yadigan yuk ko'targichi bilan siz qurilmangizdan bemalol foydalanishingiz mumkin.

Oqish detektorining xususiyatlari:

Boshqarish birligi

Ushbu mustahkam korpusda XLT-17 uchun barcha tinglash va filtrlash elementlari mavjud. Har bir boshqaruvning maqsadi Boshqaruv paneli bo'limida tasvirlangan.

Universal prob

Fisher Universal Microphone Probe qochqinlarni aniqlashning yuqori ishlashini taklif etadi. Umumjahon prob juda ixcham o'lchamda oqish sezgirligini, yaxshilangan audio tiniqligini, zond elektronikasini yaxshilaydi va kamroq sezilarli fon shovqinini ta'minlaydi. Universal prob ham yer mikrofoni, ham to'g'ridan-to'g'ri aloqa ilovalari uchun ishlatiladi - bitta zond hammasini bajaradi.

Ovoz tekshiruvi pinlari

XLT-17 ikki xil o'lchamdagi prob pinlari bilan birga keladi. Bular quvur liniyasi bilan bevosita yoki bilvosita aloqa qilish uchun tovush yo'lini yaratishga imkon beradi.

Universal prob rod - Universal prob bilan ishlatiladi.

Sensor kabeli

Ushbu kabel turli xil sensorlarni, shu jumladan Universal Sensorni Boshqarish blokining orqa paneliga ulaydi. Ishlatishdan oldin ulagichlar to'liq o'rnatilganligiga va qulflash gaykalari mahkam tortilganligiga ishonch hosil qiling.

Naushniklar

Ushbu minigarnituralar minimal buzilishlar bilan eng toza ovozni ishlab chiqarish uchun mo'ljallangan. Ovoz balandligi tugmasi ovoz balandligini sozlaydi. Eshitish vositalarini olib tashlash XLT-17 quvvatini o'chiradi. (XLT-17 o'chirilganda, daraja va filtr sozlamalari keyingi ishga tushirilgunga qadar eslab qoladi.)

Yuk ko'tarish tasmasi/o'rnatish braketi

XLT-17 o'rnatish tizimi Boshqarish blokining pastki qismidan old panel atrofidagi ramkaga mos keladigan plastik qavsdan iborat. Operatorning bo'yniga mos keladigan sozlanishi tasmani ulash uchun ikkita halqa mavjud.

POWER boshqaruv paneli

Ushbu tugmalar XLT-17 ni yoqadi va o'chiradi. Jihoz o'chirilganda, barcha joriy ish parametrlari doimiy xotirada saqlanadi va qurilma keyingi yoqilganda tiklanadi.

VOLUME strelkalari

Ushbu tugmalar XLT-17 ning ovoz balandligi va sezgirligini o'zgartirish uchun ishlatiladi. O'q tugmalari (yuqoriga va pastga o'q) naushniklardagi signalning ovozini oshiradi va kamaytiradi. Agar so'ralsa, siz telefonlarda joylashgan ovoz balandligini boshqarish tugmasi yordamida ovoz balandligini kamaytirishingiz mumkin.

Ovozsiz

Tugma nomidan ko'rinib turibdiki, bu minigarnituradagi ovoz signalini o'chiradi. Shuningdek, u barcha mikrofonlarni o'chiradi. Sensor ko'chirilganda, quloqlaringizni ortiqcha shovqindan himoya qilish uchun ushbu tugmani bosishingiz kerak.

FREQUENCY strelkalar

Ushbu tugmalar XLT17 ning ovozli signal filtrlarining chastota diapazonini o'zgartiradi.

Asosiy texnik xususiyatlar:

Turi - oqish detektori

Turi - akustik

Brend - Fisher

Seriya - XLT 17

Ishlash chastotasi

60 Hz - 6 kHz, daromad = 60 dB

20 Hz - 60 Hz, daromad > 55 dB

Filtr turlari va chastota diapazonlari:

Tanlanmagan: 60 Hz - 6 kHz

Past chastotali: sozlanishi kesish chastotasi, 150 Gts dan 2,4 kHz gacha

Yuqori o'tish: sozlanishi kesish chastotasi, 150 Gts dan 2,4 kHz gacha

Tarmoqli o'tish: sozlanishi markaziy chastota, 150 Gts dan 2,4 kHz gacha

Chiqish ko'rsatkichi

Audio - Yuqori sifatli minigarnituralar

Vizual - chiziqli diagramma va 2 xonali raqamli, LCD displeyda ko'rsatkich

Dizayn - chayqalishga chidamli

Batareyani tekshirish - Avtomatik, real vaqtda batareya darajasini ko'rsatish

Quvvat manbalari - ikkita 9 voltli gidroksidi batareyalar

Ishlash vaqti - 50 soat (taxminan)

Tashish qutisi o'lchamlari - 53,3 x 15,2 x 35,6 sm

Yuk tashish yalpi og'irligi - 4,54 kg

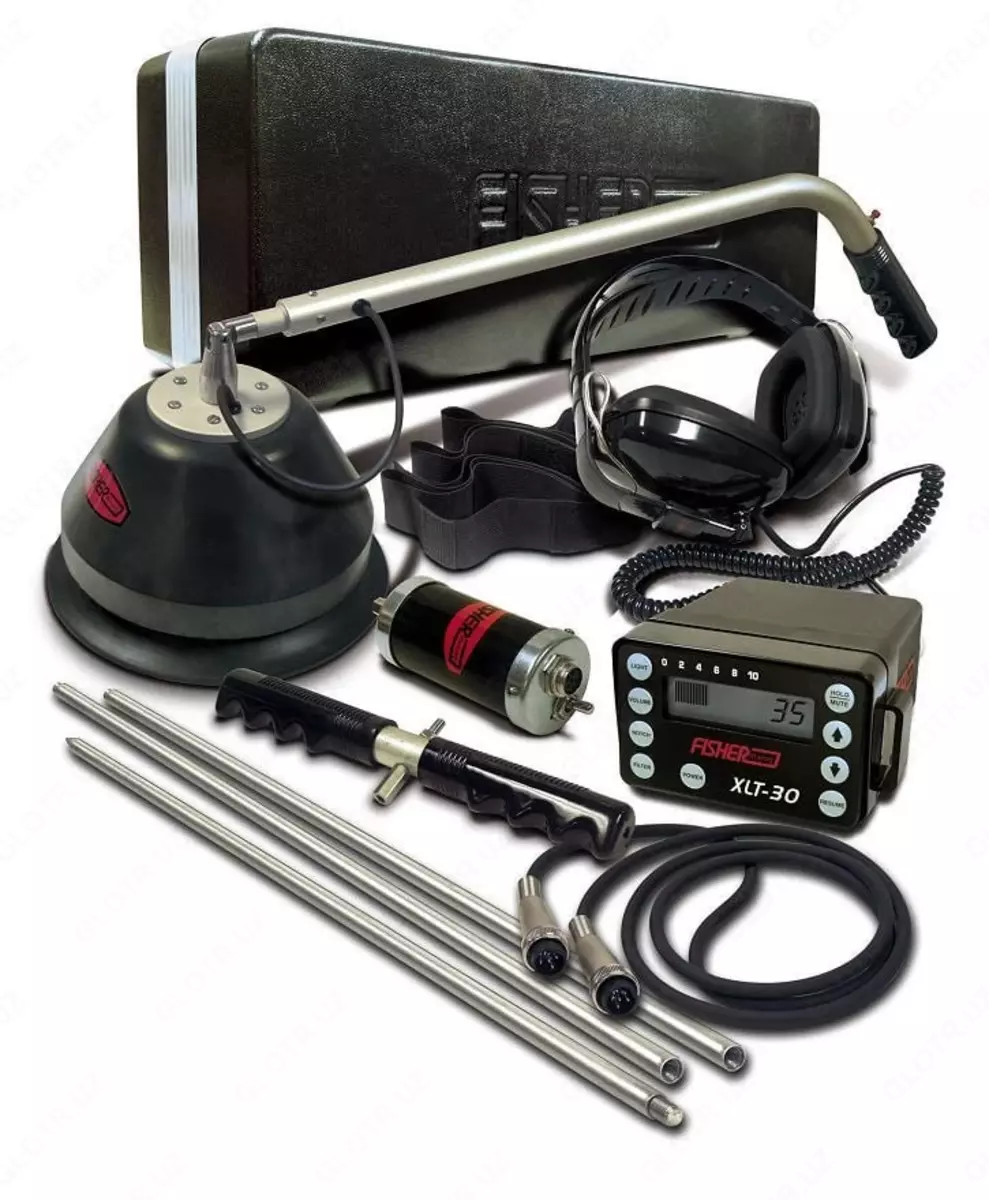

STANDART USKUNALAR:

Qattiq tashuvchi sumka

Operatsion qo'llanma

Boshqarish birligi

Naushniklar

Universal sensor

Yuk ko'tarish tasmasi/o'rnatish braketi

Ovoz o'tkazuvchi pinlar
