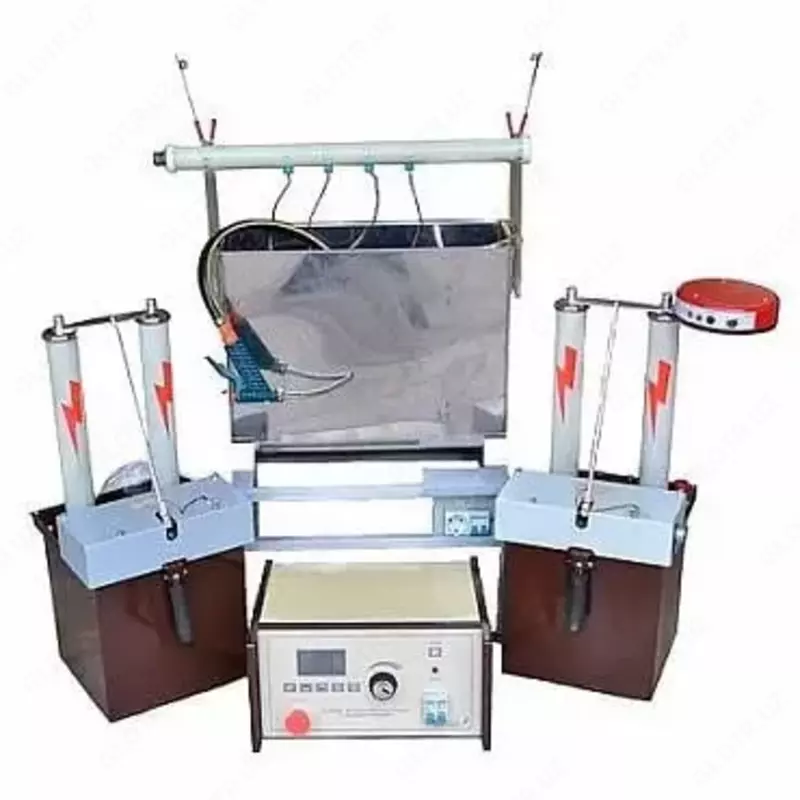

СВС-100 — стенд высоковольтный стационарный

Buyurtma asosida Kod: P-0885548

Narx so'rov asosida

Narxni bilish

Aloqa

Xabar yuborish

Tavsifi

Назначение стенда высоковольтного стационарного СВС-100:
Стенд высоковольтный стационарный СВС-100 предназначен для испытания изоляции защитных средств (изоляционные штанги, резиновые боты, перчатки, электроинструмент и т.п.), изоляции силовых кабелей и твердых диэлектриков переменным высоким напряжением промышленной частоты, регулируемым в пределах 0 - 100 кВ.
Стенд СВС-100 предназначен для эксплуатации под навесом или в помещениях при рабочих значениях температуры воздуха от плюс 5° С до плюс 40° С, относительной влажности 80 % при температуре плюс 20° С и атмосферном давлении 84,0 – 106,7 кПа (630 – 800 мм. рт. ст.).
Для работы со стендом СВС-100 требуется два оператора, имеющих допуск к работе с электроустановками с напряжением свыше 1000 В.

Технические характеристики стенда высоковольтного стационарного СВС-100:

Параметр	Значение
Питание	однофазная сеть переменного тока напряжением 220±20 В, частотой 50±2 Гц
Потребляемая мощность, не более, ВА	500
Количество источников высокого напряжения	3
Параметр	Тип источника
	БВИ-50М-1	БВИ-50М-2	БВИ-1
Наибольшее выходное переменное напряжение, кВ	50	50	1
Наибольший выходной ток, мА	26 (при испытании в режиме Перчатки и боты) 10 (при испытании в режиме 3кВ) 10 (при испытании в режиме 50кВ)	-	10
Габаритные размеры, мм	290х315х675	290х315х675	Встроен в БУ
Масса, кг	35		-
Параметры испытательной ванны
Количество испытательных электродов	4
Габаритные размеры (с подставкой), мм	670х470х1120
Масса в сухом состоянии, кг, не более	10
Приведенная погрешность измерения встроенного измерителя напряжения, %, не более	3
Приведенная погрешность измерения встроенного измерителя тока, %, не более	3
Параметры высокопотенциального измерителя тока ИТВР-4
Предел измерения (переменного тока), мА	10
Приведенная относительная погрешность измерения, %, не более	3
Площадь, занимаемая аппаратом (рекомендуемая), м2	4
Масса оборудования, кг, не более	100
Срок службы оборудования аппарата	10 лет
