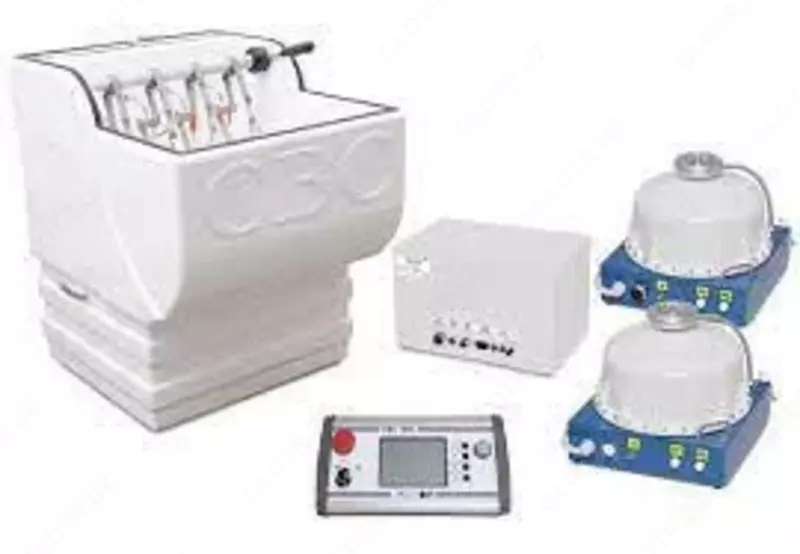

СВС-100Ц — cтенд высоковольтный стационарный

Kod: P-0885226 Ushbu mahsulot sotuvda mavjud emas

Показать телефон Позвонить Xabar yuborish Xabar yuborish

Tavsifi

Назначение стенда высоковольтного стационарного СВС-100Ц:
Стенд высоковольтный стационарный СВС-100Ц предназначен для проведения приёмосдаточных и эксплуатационных электрических испытаний средств защиты, используемых в электроустановках. Процесс испытания полностью автоматизирован.
Высоковольтный трансформатор источника высокого напряжения БВИЭГ-100Ц (БВИЭГ-100-2) заполнен элегазом с избыточным давлением.
Стенд СВС-100Ц позволяет проводить испытания:

Резиновых диэлектрических перчаток;

Резиновых диэлектрических бот и галош;

Слесарно-монтажного инструмента с изолированными рукоятками (отвертки, кусачки, плоскогубцы).

Оборудование cтенда может использоваться в качестве высоковольтной установки для испытаний изоляции переменным током (кабелей, изоляторов).

Технические характеристики стенда высоковольтного стационарного СВС-100Ц:

Параметр	Значение
Напряжение питающей сети переменного тока, В	230 ± 10 %
Частота питающей сети, Гц	50 ± 1
Режим работы	Проверка ламп (100В)	Испытательная ванна	БВИ-50	БВИ-100
Минимальное среднее квадратическое значение напряжения на выходе, кВ	0,02	1,0	10	10
Максимальное среднее квадратическое значение напряжения на выходе, кВ	0,1	15	50	100
Приведенная погрешность измерения напряжения, %	± 3
Максимальный измеряемый ток утечки, мА	Не измеряется	0,3	0,3
Максимальный измеряемый ток утечки, мА		7,5	10,0
Приведенная погрешность измерения силы тока, %	-	± 3
Количество мест для проведения испытания	4
Потребляемая мощность БУ, Вт, не более	20
Потребляемая мощность СВС-100Ц, кВт, не более	0,9
Масса БУ, кг, не более	3
Масса ванны, кг, не более	20
Масса БИ, кг, не более	25
Масса БВИЭГ, кг, не более	35
Габаритные размеры БУ, мм	316×187×132
Габаритные размеры ванны, мм	700×795×865
Габаритные размеры БИ, мм	600×350×500
Габаритные БВИЭГ, мм	310×400×560
Средний срок службы, лет	10
Условия эксплуатации
Аппарат рассчитан для эксплуатации в помещениях или под навесом
Температура окружающей среды, °С	от +10 до +35
Относительная влажность, %, не более	80 при температуре +20 °С
Атмосферное давление, кПа (мм. рт. ст.)	84,0 – 106,7 (630 – 800)
