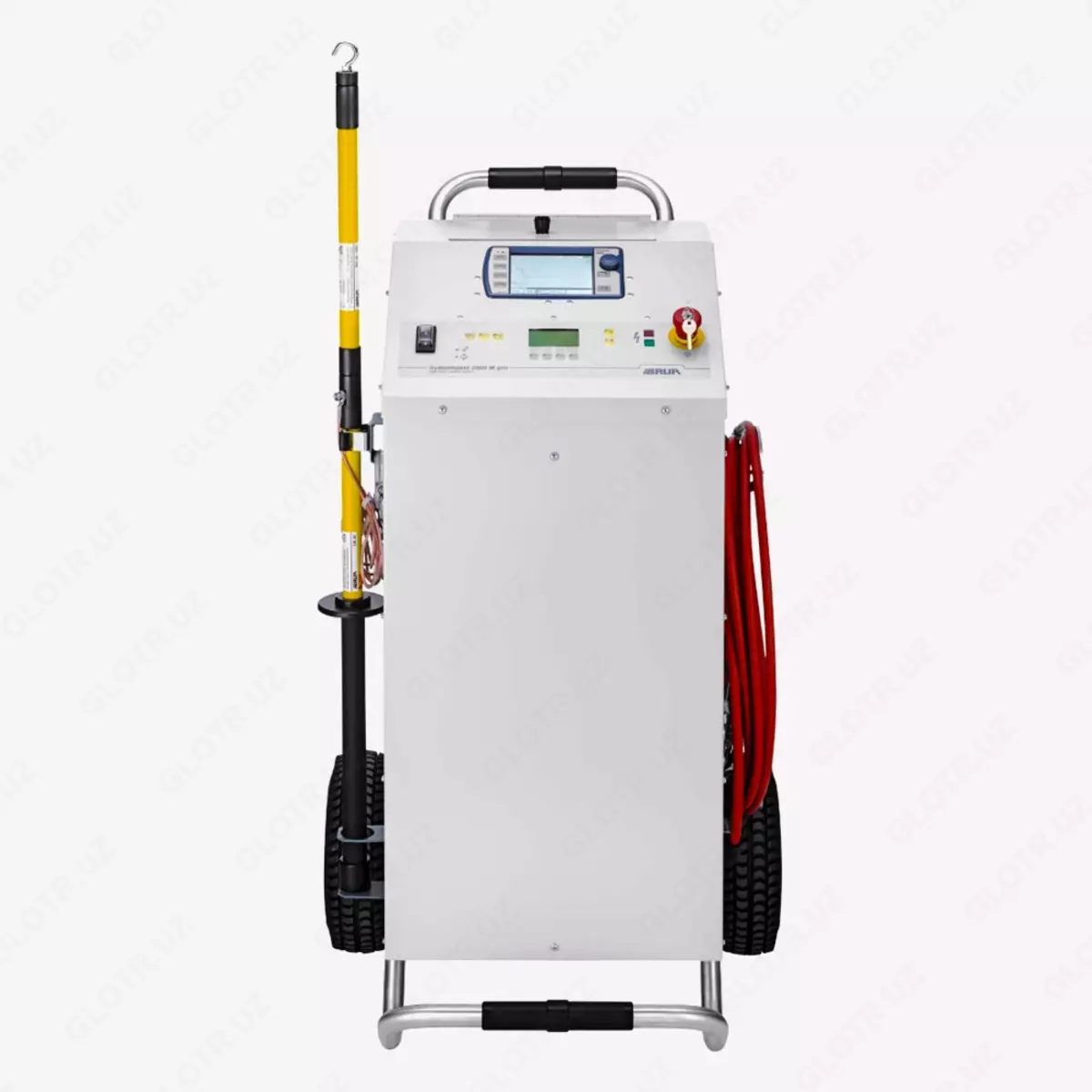

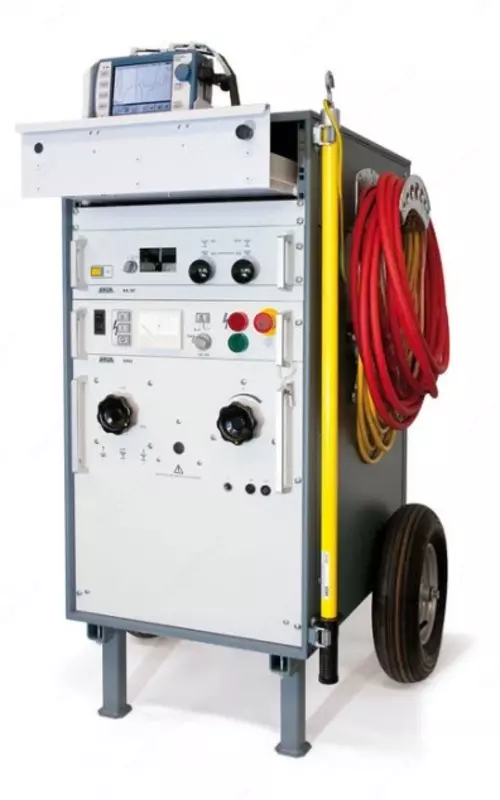

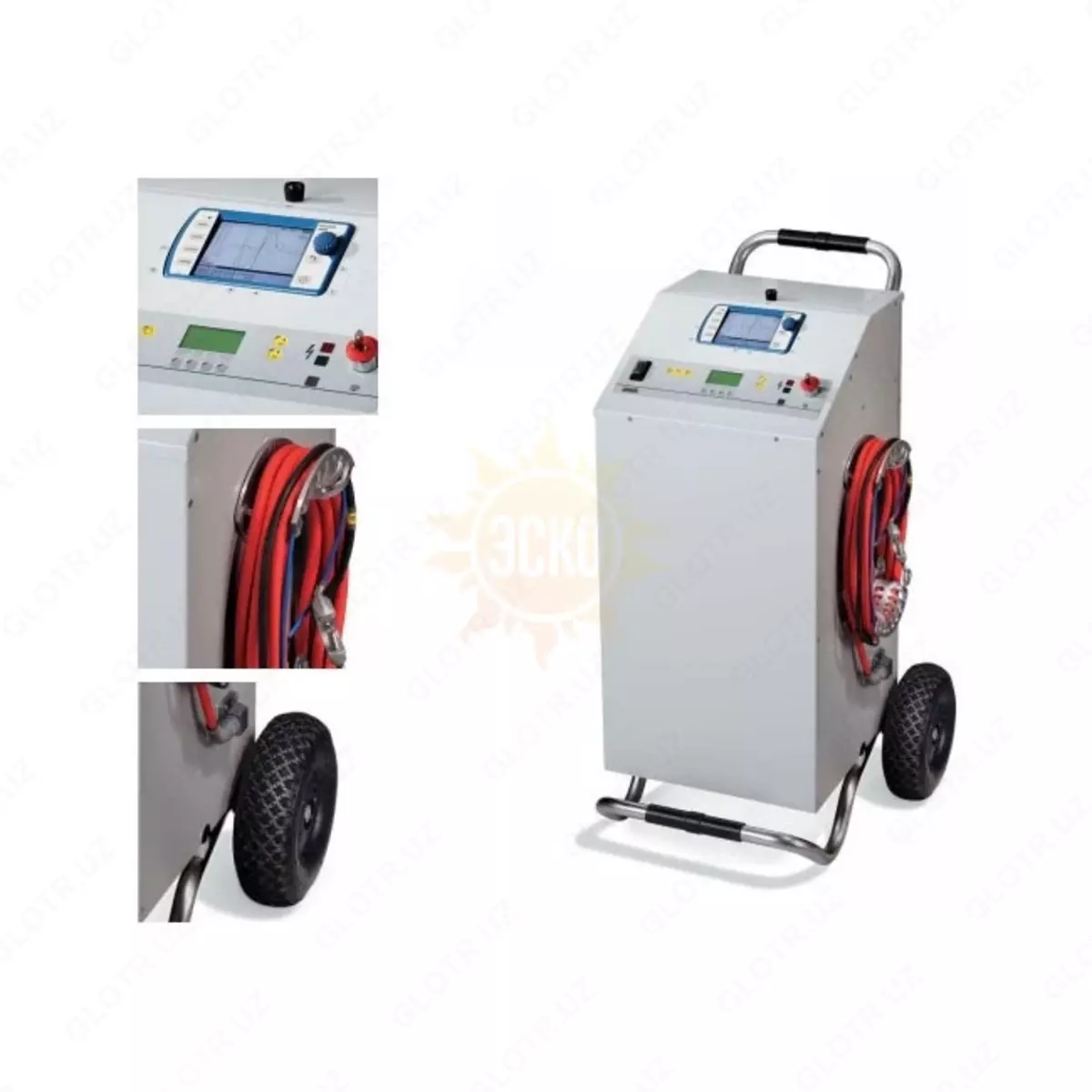

Syscompact 2000/32 - kabel liniyalaridagi nosozliklarni aniqlash uchun ixcham mobil tizim (32 kV)

Syscompact 2000/32 o'rnatish maqsadi:

Syscompact 2000/32-bu kabel liniyalarida muammolarni bartaraf etishni to'liq ta'minlaydigan ixcham o'rnatish. Ushbu o'rnatish shikastlanish joyiga bo'lgan masofani aniqlashga va to'g'ridan-to'g'ri yo'lda kabel shikastlanishini aniqlashga imkon beradi, ham "tanaffus" va "qisqa tutashuv" tipidagi shikastlanishlar, ham yuqori ta'sirli shikastlanishlar va yonishdan foydalanmasdan suzuvchi buzilishlar.

Operatorga zarar etkazadigan joylarni topishning turli usullari va syscompact 2000/32-ni boshqa zarar etkazadigan joylarni qidirish uskunalari bilan birlashtirish imkoniyati mavjud. O'rnatishning ixchamligi uni 300 dan 500 kg gacha bo'lgan deyarli har qanday mashinada joylashtirishga imkon beradi.

Syscompact 2000/32 o'rnatish xususiyatlari:

Past impedansli va yuqori impedansli shikastlanishlarni, suzuvchi buzilishlarni qidiring

Zararni oldindan aniqlashning samarali usullari

Akustik usul va akustik va elektromagnit signallarni taqqoslash usuli bilan shikastlanish joyini aniq qidirish (ul 30 va BM 30 lokatori bilan birgalikda)

Foydalanish qulayligi

Funktsiyalarni kengaytirish qobiliyatiga ega modulli dizayn.

Oldindan joylashtirish usullari:

Tdr impulslarini aks ettirishni tahlil qilish usuli Reflektometriya (past impedansli shikastlanish, kabel liniyasining uzilishi, kabel liniyasining uzunligini o'lchash)

32 kv gacha bo'lgan sim Pulse-yoy usuli (yuqori impedansli shikastlanish va suzuvchi buzilishlar). Oldindan yonib ketmasdan shikastlanish joylarini aniq aniqlashga imkon beradi.

32 kv gacha bo'lgan sim-MIM impulsli yoy usuli (yuqori impedansli shikastlanish va suzuvchi buzilishlar). Oldindan yonib ketmasdan shikastlanish joylarini aniq aniqlashga imkon beradi.

DC (SIM DC) rejimida sim yoy usuli (yuqori impedansli shikastlanish va suzuvchi uzilishlar)

Ikkilamchi sim pulsining differentsial usuli (yuqori impedansli shikastlanish va suzuvchi buzilishlar)

32 kv gacha bo'lgan ICM oqim tebranishi bilan tebranish tushirish usuli (yuqori impedansli shikastlanish, suzuvchi buzilishlar va namlangan izolyatsiya).

Syscompact 2000/32 o'rnatish xususiyatlari:

Qiymat Parametri

Irg 2000 reflektometri

Pulsning chiqish kuchlanishi 60 V

Zondlash pulsining davomiyligi 40 NS - 10 mks

Kirish voltajining elektr quvvati 400 V AC (50-60 Hz)

Chiqish empedansi 10-250 Ohm sozlanishi

O'lchov diapazoni (v/2 \ u003d 80 m/iss uchun) 0-65 km

Xato 0,2%

200 MGts (5 NS)o'qish diskretligi

Ruxsat 0,4 m (v / 2 \ u003d 80 m/iss uchun)

Tarqalish tezligi v/2 50 - 150 m / XKS

Kirish bo'linmasining sezgirligi 0 db ... + 60 db

Reflektogrammalarning xotira hajmi 100

Rangli LCD displey 320 x 240 piksel, 6"

SSG 1100, 1500, 2100 yuqori voltli impuls generatori

Chiqish kuchlanishi 0 - 8 kv / 0-16 kv / 0-32 kv

Impuls energiyasi 1100 J, 1500 J, 2100 J

Impulslarning tezligi bitta, 10, 20 yoki 30 puls/min

DC chiqish sinov kuchlanishi: 0-32kv

DC maksimal oqish oqimi 850ma
