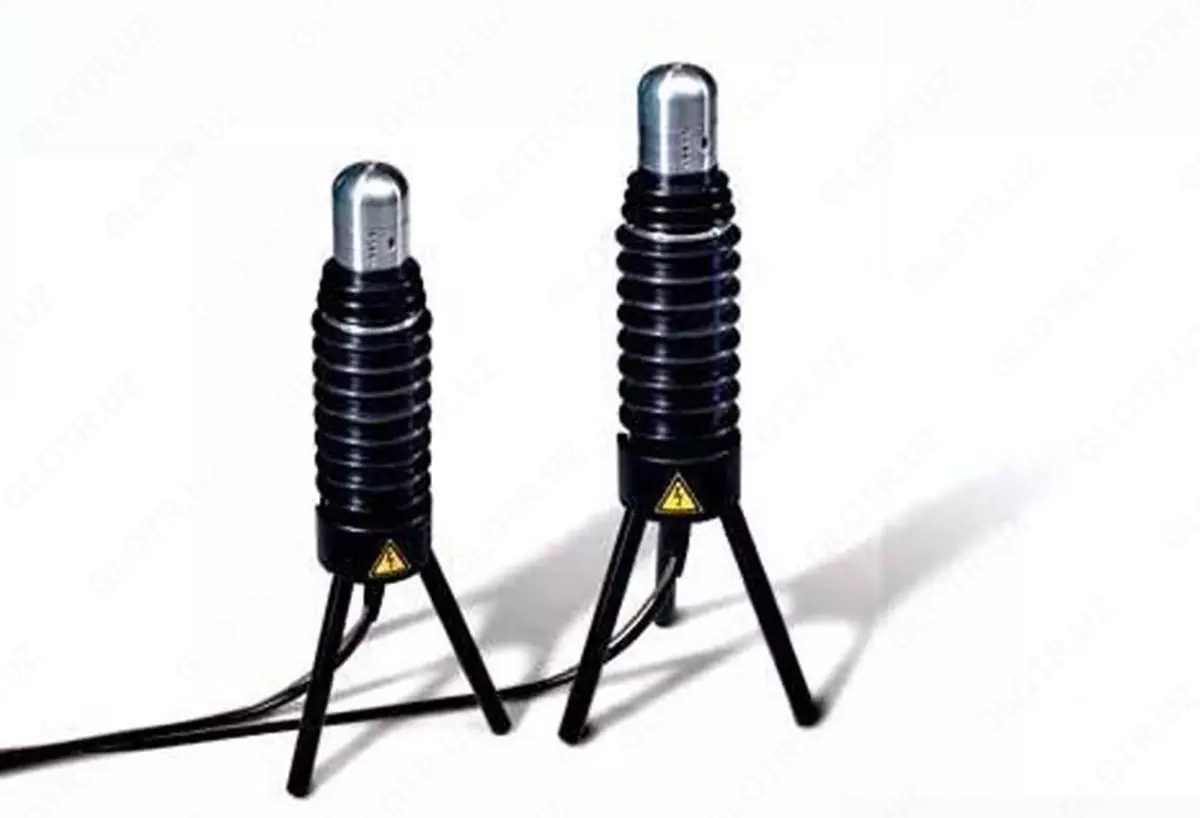

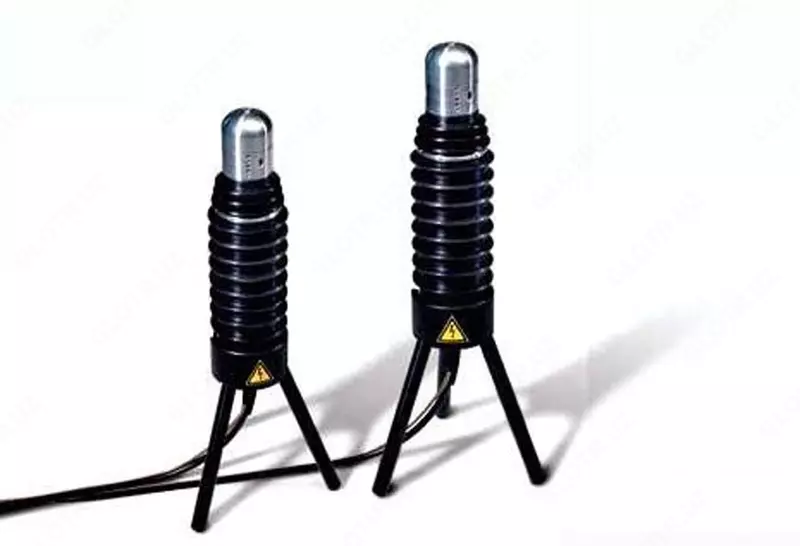

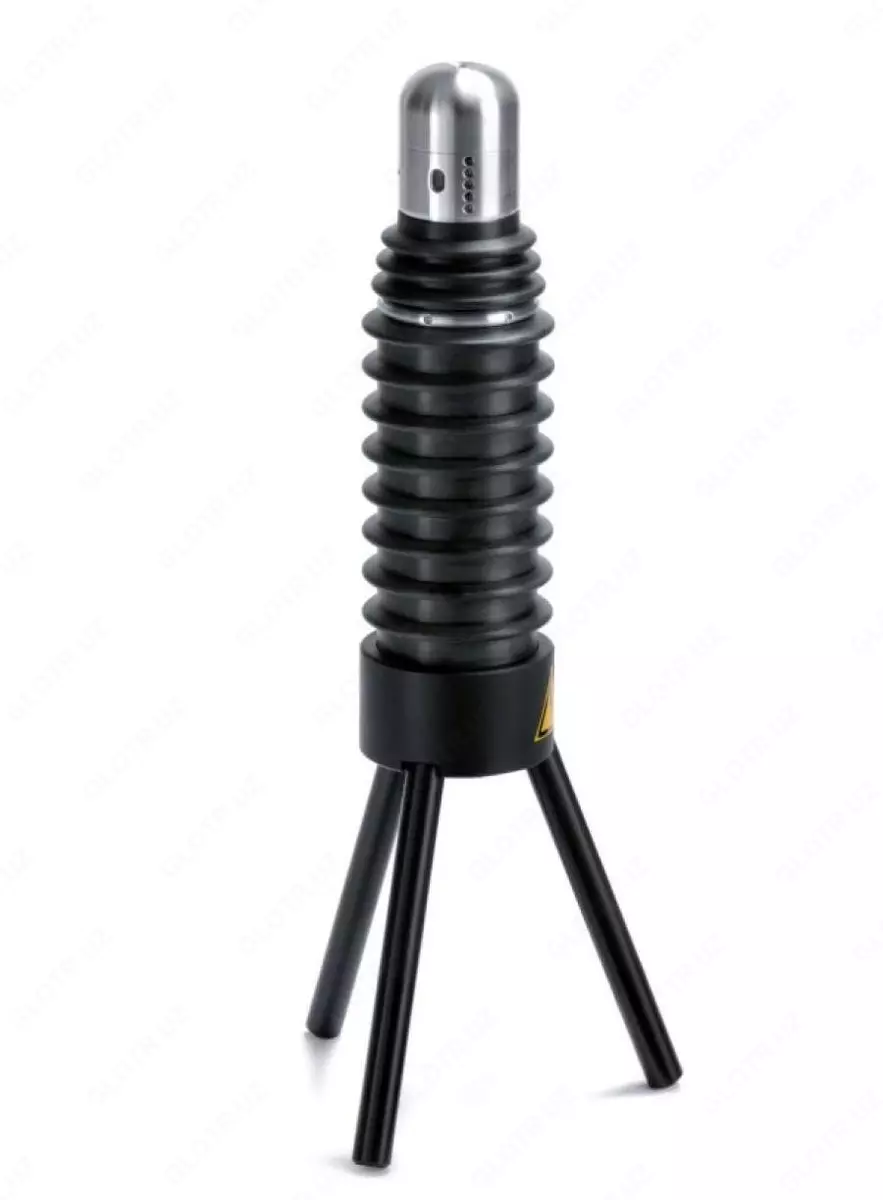

TD60 - dielektrik yo'qotish tangens o'lchagich

Td60 dielektrik yo'qotish burchagi tangens o'lchagichining maqsadi

Dielektrik yo'qotish burchagi tangens o'lchagichi TD60 maxsus shakldagi yuqori kuchlanishni infraniska chastotasi va oqim kuchi bilan o'lchash va dielektrik yo'qotish burchagi tangensini o'lchash uchun mo'ljallangan.

Hisoblagich raqamli o'lchash moslamasi (CIP).

Td60 dielektrik yo'qotish burchagi tangens o'lchagichni qo'llash sohasi

TD60 elektr energetikasi ob'ektlarining yuqori voltli izolyatsiyasi holatini aniqlash uchun ishlatiladi.

Hisoblagich sinov kuchlanishining tashqi manbai yordamida ishlaydi. Voltaj manbai sifatida hisoblagich bilan birgalikda hva (HVA60) o'lchash yuqori voltli seriyasini o'rnatish qo'llaniladi, bu infraniska chastotasining maxsus shaklidagi kuchlanishni hosil qiladi.

Td60 dielektrik yo'qotish burchagi tangens o'lchagichining xususiyatlari

Dielektrik yo'qotish burchagi tangensini o'lchash

Yilni va engil vaznli uskunalar

Foydalanish oson

Bir vaqtning o'zida kabel sinovi va diagnostikasi

Simsiz Bluetooth interfeysi yordamida ma'lumotlarni kompyuterga uzatish

Diagnostika natijasi protokoli

Sinov uskunasini bitta sim bilan ulash

Td60 dielektrik yo'qotish burchagi tangens o'lchagichining texnik xususiyatlari

Parametr Qiymati

AC kuchlanishining RMS qiymatini o'lchash diapazoni, kv 1-44

Kuchlanish chastotasi, Hz 0,01 dan 0,1 gacha, 0,01 Hz qadamlar bilan

Ruxsat etilgan asosiy nisbiy kuchlanishni o'lchash xatosining chegaralari, % ± 1

Ruxsat, kv 0,1

Sinov ob'ekti tomonidan iste'mol qilinadigan oqim kuchini o'lchash diapazoni, ma 0 – 40

Oqim kuchini o'lchashning ruxsat etilgan asosiy nisbiy xatosi chegaralari, % ± 1

Ruxsat, mkA 1

Dielektrik yo'qotish burchagi tangensini o'lchash diapazoni 1×10-4-1

Dielektrik yo'qotish burchagi tangensini o'lchash uchun ruxsat etilgan asosiy mutlaq xato chegarasi ± 1×10-4

± 1×10-5 o'lchamlari

Elektr quvvati 1,5 V kuchlanishli ikkita "C" batareyasi

Umumiy o'lchamlari (uzunligi×diametri), mm 450×120

Og'irligi, kg 5

Atrof-muhit harorati, °C – 5 dan + 45 gacha

Havoning nisbiy namligi, % 85 gacha

Nomi Miqdori

Dielektrik yo'qotish burchagi tangens o'lchagichi TD60 1

Yuqori voltli kabel 1

Transport ishi 1

Kompyuter uchun Bluetooth moduli 1

Topraklama kabeli 1

"TD Control Center" tomonidan 1

Foydalanish bo'yicha qo'llanma 1

Tekshirish texnikasi 1
