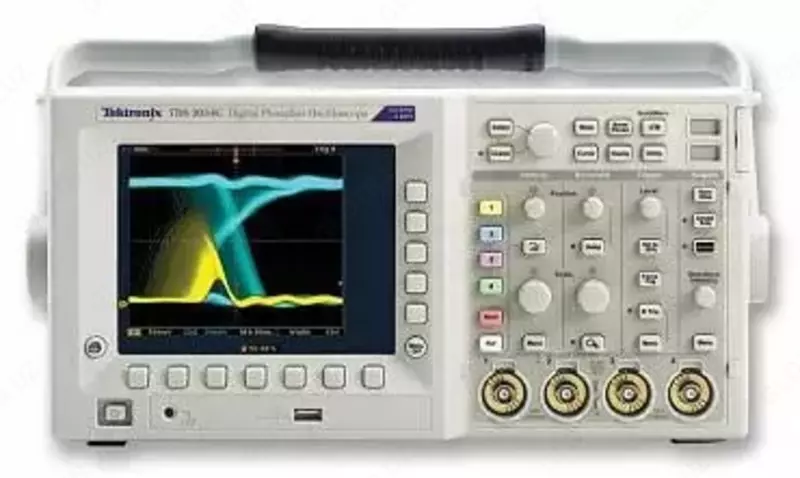

TDS3054C - raqamli osiloskop

TDS3054C texnik xususiyatlari
PARAMETRELAR

QIMMATLAR

Vertikal kanal

Kanallar soni

4

Tarmoqli kengligi (-3 dB)

0…500 MGts

Tarmoqli kengligi chegarasi

20 MGts

Koef. og'ishlar (Kotkl.)

1 mV/div…10 V/div (1-2-5-bosqich), doimiy sozlanishi

O'rnatish xatosi Qozon raqami.

± 2%

Kirish empedansi

1 MŌ / 13 pF yoki 50 Ō

Maks. kirish kuchlanishi

150 V o'rtacha. kv. (x10 zond bilan 300 V)

Ishlash rejimlari

1-kanal (2, 3, 4), 1-kanal invert (2, 3, 4)

Matematika

Qo'shish, ayirish, ko'paytirish, bo'lish, FFT

Gorizontal kanal

Koef. skanerlar (Krasv.)

4 ns…10 s/div

O'rnatish xatosi Krazv.

± 20 ppm (± 0,002%)

Ishlash rejimlari

Int. va ext. supurish (Y-T va X-Y), Z-kirish orqali X-Y eshiklari (faqat 30x4B), magnitafon

Sinxronizatsiya

Soat manbalari

1-kanal (2, 3, 4), tarmoq, tashqi

Sweep trigger rejimlari

O'z-o'zidan tebranish, kutish, televizor (NTSC, PAL / SECAM), vaqt (13,2 ns...50 s), hodisa (1...9 999 999)

Sinxronizatsiya filtrlari

O'zgarish uchun aloqa. yoki post. oqim, past chastotali filtr, yuqori o'tkazuvchan filtr, shovqin filtri

Tashqi sinxronlash kiritish

1 MŌ (± 2%) / 17 pF; Maks. 150 V o'rtacha. kv.

Analogdan raqamliga o'tkazish

Vertikal ruxsat

9 bit

Maks. namuna olish tezligi

1,25 gigagertsli

Rekord uzunligi

Har bir kanal uchun 10 Qnamuna

Ma'lumotlarni yig'ish rejimlari

Namuna, tepalik. detektor (> 1 ns); o'rtacha (2 / ... / 512); to'planish; keyingi yorug'lik; bir martalik ishga tushirish

Avtomatik o'lchovlar

Vertikal funktsiyalar

Ikki amplituda, +/- amplituda, maks va min, tepadan tepaga, o'rtacha, davr o'rtacha, o'rtacha. kv., chor. kv. davr uchun, +/- o'ta ko'rsatkich

Gorizontal funktsiyalar

Chastotasi; davr; ko'tarilish va pasayish vaqtlari; +/- impuls kengligi; +/- koeffitsienti to'ldirish; kechikish

X va Y da birlashtirilgan

Kvadrat; davr uchun maydon; faza; paket kengligi

Qo'shimcha funktsiyalar

Interfeyslar

Ethernet, Centronics printer porti
Variantlar: RS-232C; GPIB; VGA

Kengaytirilgan surish trigger

Overshoots, impulslar, konvert, mantiqiy shartlar

Telekommunikatsiya maskalari (ixtiyoriy)

ITU-T G.703 (DSO, DS1, E1, DS2, E2, DS3, E3);
ANSI T1.102 (DS1, DS1A, DS2, DS3, STS-1)

Video signal tahlili (ixtiyoriy)

Raqamli video (ITU-R BT.601), HDTV (HDTV), televizor tasviri, monitorlar, avtomatik o'rnatish, televizor sinxronlash kengaytmasi

3,5 dyuymli disk qurilmasi

Ma'lumotlar formati: TIF, PCX, IMG, BMP, EPS

Termal printer (ixtiyoriy)

Format: Epson, LaserJet, DeskJet, ThinkJet, BubbleJet

Umumiy ma'lumot

LCD displey

8x10 holatlar

Ta'minot kuchlanishi

120…240 V (± 10%), 45…66 Gts (avtomatik tanlash)
Variant: NiCd batareyasi (2 soat uzluksiz ishlash)

O'lchamlari

375 x 176 x 149 mm

Og'irligi

3,2 kg

Yetkazib berish doirasi

Quvvat simi (1), ajratuvchi x10 (2/4), FFT moduli (1), impuls sinxronlash moduli (1)
