TE1053 — декадный магазин индуктивности (1мГн - 10Гн)

Kod: P-0892221 Ushbu mahsulot sotuvda mavjud emas

Показать телефон Позвонить Xabar yuborish Xabar yuborish

Tavsifi

Назначение декадного магазина индуктивности ТЕ1053:

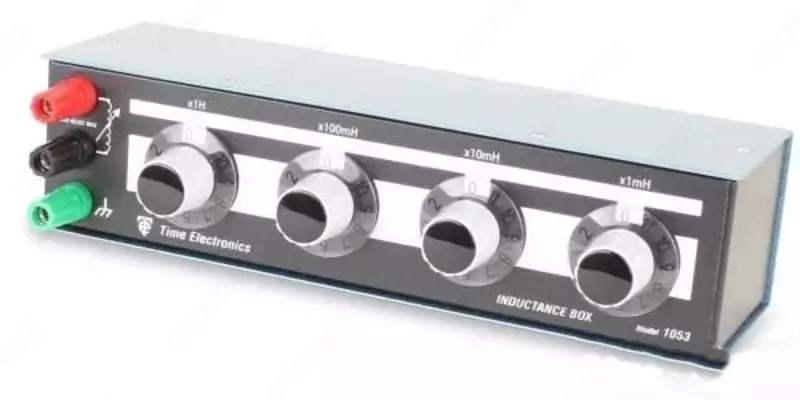

Модель Time Electronics 1053 представляет собой портативный декадный магазин индуктивности в прочном металлическом корпусе, предназначенный для использования в исследовательских и конструкторских лабораториях.

Описание декадного магазина индуктивности ТЕ1053

Индуктивность задается четырьмя подекадными поворотными ручками с четкими шкалами, перекрывающими диапазон 1 мГн ÷ 10 Гн.

Ферритовые сердечники высокой проницаемости со специальной намоткой, обеспечивают высокую стабильность и незначительное влияние на характеристики магазина от воздействие внешних электромагнитных полей. Катушки также имеют подстроечные контуры для выполнения калибровки магазина. Корпус модели TE1053 окрашен в голубой и черный цвета, на нем размещены 2 4мм терминала подключения и 1 терминал заземления.

Особенности декадного магазина индуктивности ТЕ1053:

диапазон индуктивности 1 мГн ÷ 10 Гн
погрешность 3%
полностью экранированный корпус
высокая стабильность и точность
прочная компактная конструкция

Технические характеристики декадного магазина индуктивности ТЕ1053:

Параметр	Значения
Диапазон индуктивности	1 мГн ÷ 10 Гн
Погрешность	(на 1 кГц) ± 3%
Оконечное сопротивление	< 0,2 Ом
Оконечная индуктивность	< 1 мГн
Максимальный ток (подекадный)	1 мГн	30 мА
	10 мГн	70 мА
	100 мГн	100 мА
	1 Гн	150 мА
Сопротивление (подекадное)	1 мГн	0,1 Ом
	10 мГн	0,5 Ом
	100 мГн	3,4 Ом
	1 Гн	20,5 Ом
Типовая «добротность» (подекадная при 1 кГц)	1 мГн	75
	10 мГн	175
	100 мГн	280
	1 Гн	250
Максимальное рабочее напряжение	250 В постоянного тока
Габаритные размеры	246 х 64 х 98 мм
Вес	0,8 кг
