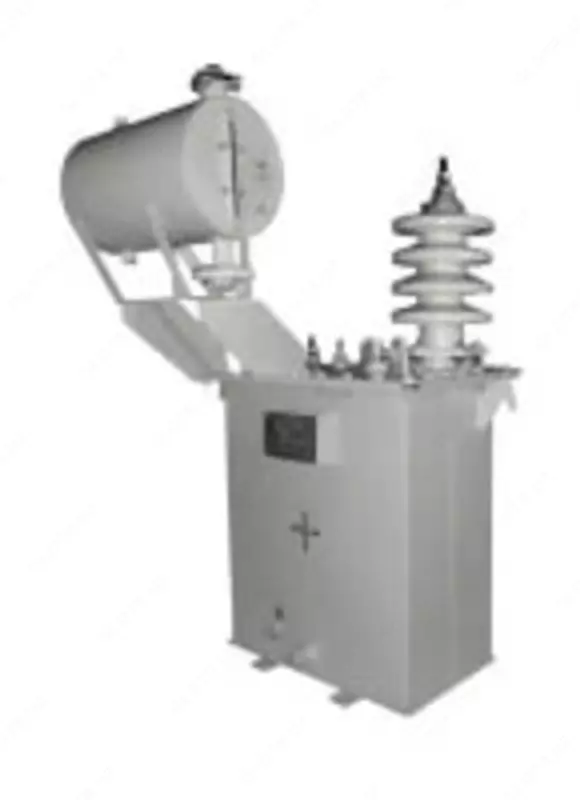

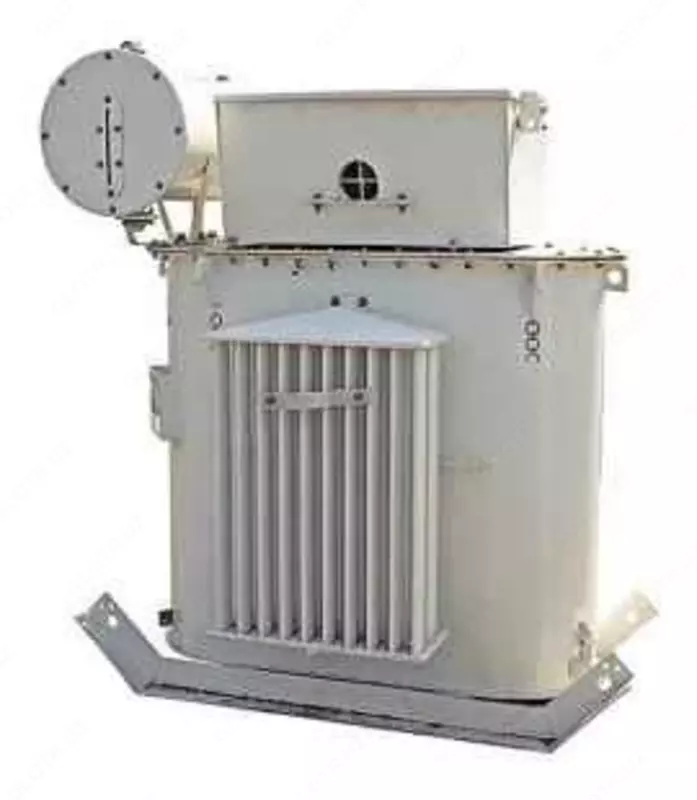

Temir yo'l transformatori (konvertor) OMZh-10/27,5/0,23 kVA, bir fazali

OMZh tipidagi bir fazali transformator - bu turli maqsadlar uchun tarmoqlarda o'zgaruvchan tokni aylantirish uchun mo'ljallangan elektr qurilma. Ularning asosiy vazifasi turli xil bir fazali iste'molchilarni ishonchli quvvat bilan ta'minlash uchun elektr kuchlanishini o'zgartirishdir. Bular turar-joy binolaridagi maishiy texnika va temir yo'llarda, sanoat sohasida va ma'lum darajadagi bir fazali kuchlanish talab qilinadigan boshqa sohalarda kuchli elektr jihozlari bo'lishi mumkin. Ushbu turdagi transformatorlar ishonchliligi va nisbatan arzonligi tufayli keng qo'llaniladi. Muayyan model va modifikatsiyaga qarab, ular turli xil quvvat darajalari bilan ishlashga qodir, bu sizga ma'lum bir vazifa uchun optimal echimni tanlash imkonini beradi.

OM, OMP va OMF turlari o'rtasidagi asosiy farq dizayn xususiyatlari va ularni ishlab chiqarishda ishlatiladigan materiallardadir. transformator OMZh - namlik va agressiv muhitdan maxsus himoyaga ega. Transformatorlar keng harorat oralig'ida ishlaydi, bu ularning turli iqlim zonalarida ishlashini ta'minlaydi. Ishlash harorati oralig'i +40 ° C dan -45 ° C gacha (mo''tadil iqlim) yoki hatto -60 ° C gacha (sovuq va sovuq-mo''tadil iqlim) o'zgarib turadi. Shuni ta'kidlash kerakki, transformatorlarning chidamliligi va uzluksiz ishlashini ta'minlash uchun ish sharoitlariga rioya qilish kerak. Atrof-muhit portlovchi bo'lmagan va elektr parametrlariga ta'sir qilishi va qurilmaning xizmat qilish muddatini qisqartirishi mumkin bo'lgan konsentratsiyalarda chang bo'lmasligi kerak. Dengiz sathidan o'rnatishning ruxsat etilgan maksimal balandligi 1000 metrni tashkil qiladi.

Tabiiy moyli sovutgichli bir fazali transformatorlar temir yo'llardagi 27,5 kV kontaktli tarmoqdan uskunalar, signalizatsiya va avtomatik blokirovkalarni quvvatlantirish uchun, shuningdek, 50 Gts chastotali o'zgaruvchan tok tarmoqlarida turli iste'molchilarni quvvatlantirish uchun mo'ljallangan. Transformatorlar U1, UHL1 iqlim sharoitida dengiz sathidan 1000 m dan ortiq bo'lmagan balandlikda statsionar o'rnatishda uzoq muddatli ishlash uchun mo'ljallangan. Transformatorni metallar va izolyatsiyani buzadigan konsentratsiyalarda gidroksidi bug'lari va gazlari bo'lgan muhitda, shuningdek o'tkazuvchan chang bilan to'yingan muhitda ishlatishga yo'l qo'yilmaydi. Ishlash rejimi uzoq. Transformatorni kuchli silkinish, tebranish yoki zarba bo'lgan joylarda ishlatishga yo'l qo'yilmaydi. Diagramma va ulanish guruhi 1/1-0. Transformatorlar kuchlanishni tartibga solish qobiliyatini ta'minlaydi: ± 2x5% tartibga solish diapazoni bilan 3 qadam (HV tomonida sozlash). Tartibga solish turi - PSW (qo'zg'almasdan o'tish). Transformator o'chirilgan holatda qo'lda boshqa nazorat bosqichiga o'tkaziladi.

Ishni boshlashdan oldin siz transformatorni ulash, sozlash va texnik xizmat ko'rsatish qoidalari haqida batafsil ma'lumotni o'z ichiga olgan foydalanish ko'rsatmalarini diqqat bilan o'rganishingiz kerak. Noto'g'ri foydalanish zarar va xavfli vaziyatlarga olib kelishi mumkin. Bundan tashqari, muntazam parvarishlash, shu jumladan izolyatsiya va mahkamlash holatini tekshirish transformatorning xavfsiz va uzoq muddatli ishlashini ta'minlaydi.

OMZ transformator belgisining tuzilishi

O - bir fazali;

M - havo va neftning tabiiy aylanishi;

F - temir yo'l;

10 - nominal quvvat, kVA;

Asosiy texnik xususiyatlar:

Turi - transformator

Turi - temir yo'l

Transformator turi - quvvat

Seriya - OMG

Dengiz sathidan o'rnatish balandligi - 1000 m dan oshmasligi kerak;

Atrof-muhit harorati - -45C dan +40C gacha;

Havoning nisbiy namligi - +25C da 80% dan oshmaydi.

Iqlim versiyasi - T, U1, UHL1

Quvvat - 10 kVA

Birlamchi o'rash kuchlanishi, V - 27,5

Ikkilamchi o'rash kuchlanishi, V - 0,23

O'rash materiallari - alyuminiy, mis

Ulanish diagrammasi va guruhi - 1/1-0

Ulanish diagrammasi - U/Un-0 (yulduzcha)

Sovutish - M (tabiiy)

Ishlash chastotasi - 50 Hz

Qisqa tutashuv yo'qotishlari, Vt - 330

Qisqa tutashuv kuchlanishi,% - 5,5

Yuksiz oqim% - 2,5

Bo'sh ishdagi yo'qotishlar, Vt - 50

OMZH tipidagi transformatorlarning umumiy o'lchamlari

Olchamlari - 1120 x 820 x 460 mm.

Yog 'massasi, kg - 110

Umumiy og'irligi, kg - 260

Himoya darajasi - IP00

Xizmat muddati - 30 yil.
