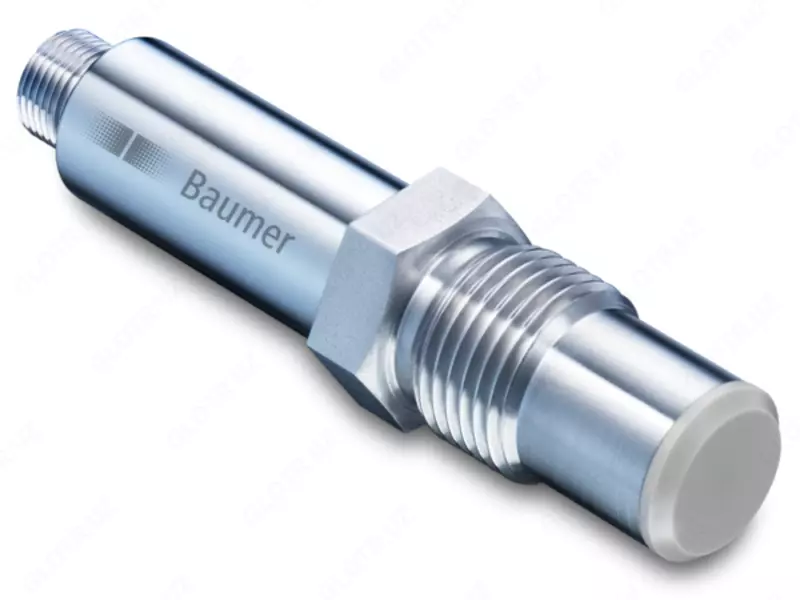

TER8 - harorat sensori

Jarayon harorati

115 … 135 °C, < 1 soat

-40 … 115 °C, doimiy

Chiqish diapazoni

-50 … 150 °C, dasturlashtiriladi

Min. chiqish oralig'i

25 °C

Pt100 aniqlik klassi (EN 60751)

B (0 °C da ± 0,3 °C)

A (0 °C da ± 0,15 °C)

AA (0 °C da ± 0,1 °C)

1/6 V (0 °C da ± 0,05 °C)

Maks. konvertatsiya xatosi

±0,25°C

Maks. chiqish xatosi

± 0,1% FS

±0,016 mA

Haroratning o'zgarishi (atrof-muhit bo'yicha)

< 0,003% FS/°C, tip.

< 0,01% FS/°C, maks.

Javob vaqti, T90

≤ 6,5 s , 20 mm

≤ 6,7 s , 50 mm

≤ 66,0 s , old tomondan yuvish

Javob vaqti, T50

≤ 2,5 s, 20 mm.

≤ 2,7 s , 50 mm

≤ 9,0 s , old tomondan yuvish

Namuna olish oralig'i

0,5s

Jarayonga ulanish

Suvga cho'mish uzunligi

0 mm, oldingi tekislash

20 mm

50 mm

Sensor trubkasi materiali

AISI 316L (1.4404)

Namlangan qismlar materiali

PEEK Natura

Sirtning pürüzlülüğü namlangan qismlar

Ra ≤ 0,8 mkm

Atrof-muhit sharoitlari

Himoya darajasi (EN 60529)

IP 67

IP 69K, tegishli kabel bilan

Namlik

<98% RH, kondensatsiyalanuvchi

Tebranish (sinusoidal) (EN 60068-2-6)

1,6 mm p-p (2 … 25 Gts), 4 g (25 … 100 Gts), 1 oktava / min.

Chiqish signali

Transmittersiz

Pt100, 4 simli

Transmitter bilan

4 … 20 mA, 2 simli

Shunt qarshiligi

Rs ≤ (Vs - 8 V)/0,023 A

Rs ≤ 680 Ohm, Vs = 24 V DC

Muvofiqlik va tasdiqlash

EMC

EN 61000-6-2

EN 61000-6-3

EN 61326-1

Gigiena

10/2011/EI

1935/2004/EG

2023/2006/EG

3-A (74-06)

FDA (21 CFR 177.2415)
