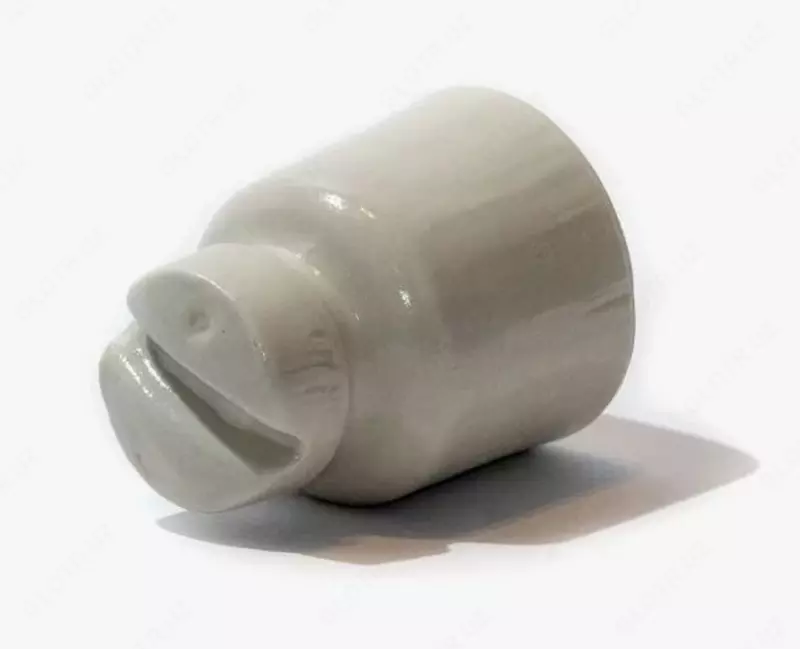

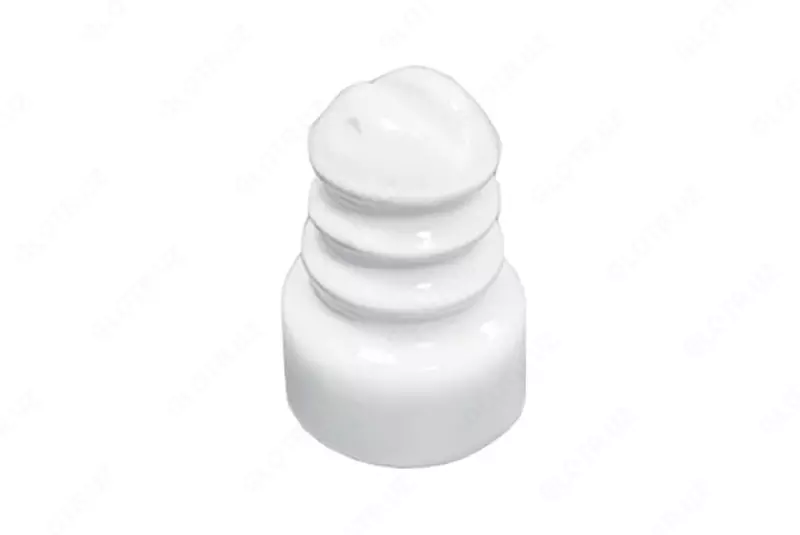

TF-20 izolyatori, past kuchlanishli chinni izolyator (1307860-modda)

TF-20 izolyatori elektr tarmoqlarida izolyatsiyalanmagan simlarni izolyatsiya qilish va mahkamlash uchun mo‘ljallangan past kuchlanishli shtirli farfor izolyator hisoblanadi. U 1 kV gacha bo‘lgan elektr tarmoqlarida, jumladan havo elektr uzatish liniyalarida, taqsimlash qurilmalarida va transformator podstansiyalarida qo‘llaniladi. Shuningdek, aloqa liniyalari va radioeshittirish tizimlarida ham foydalaniladi. Ushbu izolyator eski shisha izolyatorlar (masalan, NS-18A va RFO-16) uchun zamonaviy va ishonchli alternativa hisoblanadi.

Mahsulotning izolyatsion qismi elektrotexnik farforning 110 kichik guruhidan ishlab chiqarilgan va GOST 20419-83 talablariga mos keladi. Yuzasi shaffof himoya sir qatlami bilan qoplangan. Bu qoplama izolyatorni chang, namlik va boshqa tashqi ta’sirlardan himoya qiladi hamda uning xizmat muddatini sezilarli darajada uzaytiradi.

TF-20 izolyatori yuqori mexanik mustahkamlikka ega. Eglishga nisbatan minimal mexanik mustahkamlik 8 kN ni tashkil etadi. Bu esa simlarni ishonchli mahkamlash va konstruksiyaning mexanik yuklamalarga chidamliligini ta’minlaydi. Izolyatsiya qarshiligi kamida 5×10⁴ MOm ni tashkil etadi, oqish yo‘li uzunligi esa kamida 215 mm. Bu ko‘rsatkichlar sirt bo‘ylab elektr razryadlari paydo bo‘lishining oldini oladi.

Mahsulotning o‘lchamlari ixcham: diametri 70 mm, balandligi taxminan 100 mm. Izolyator og‘irligi taxminan 0,49 kg ni tashkil etadi. Bunday yengil konstruktsiya transport qilish va o‘rnatishni ancha osonlashtiradi.

Izolyator −60 °C dan +50 °C gacha bo‘lgan haroratlarda ishlashi mumkin. Iqlimiy bajarilishi — 0, joylashtirish kategoriyasi — 1 (GOST 15150-69). Bu esa mahsulotni ochiq havoda turli iqlim sharoitlarida ishlatish imkonini beradi.

Izolyator standart metall konstruktsiyalarga o‘rnatiladi. U KN-18 ilgaklari yoki TN-1/2 traveralari yordamida o‘rnatiladi. Montaj jarayonida KP-18 turidagi polietilen qalpoqchalar ishlatiladi. Sim izolyatorning maxsus yorig‘iga yoki bo‘yin qismiga joylashtiriladi, bu esa xavfsiz va barqaror ishlashni ta’minlaydi.

TF-20 izolyatori GOST 30531-97, GOST 2366-78 va DSTU 3546-97 standartlariga mos keladi. Mustahkam konstruktsiyasi, atmosfera ta’sirlariga chidamliligi va ortiqcha kuchlanishlarga qarshi barqarorligi uni energetika tizimlarida keng qo‘llaniladigan mahsulotga aylantiradi. U MDH davlatlarida, jumladan O‘zbekistonda ham keng qo‘llaniladi va sanoat hamda kommunal energetika tizimlarida ishonchli ishlashi bilan tanilgan.

Afzalliklari

• 8 kN dan kam bo‘lmagan mexanik mustahkamlik
• Farfor materialining yuqori dielektrik xususiyatlari
• Himoya sir qatlami bilan qoplangan sirt
• Iqlim ta’sirlariga yuqori chidamlilik
• Ixcham va yengil konstruktsiya
• Oson montaj va xizmat ko‘rsatish

Texnik xususiyatlari

Ko‘p beriladigan savollar

1. TF-20 izolyatori qayerda ishlatiladi?
   U havo elektr uzatish liniyalarida, podstansiyalarda va taqsimlash qurilmalarida ishlatiladi.

2. Izolyator qanday kuchlanish uchun mo‘ljallangan?
   U 1 kV gacha bo‘lgan elektr tarmoqlari uchun mo‘ljallangan.

3. Izolyator qaysi materialdan ishlab chiqarilgan?
   Mahsulot elektrotexnik farfor materialidan tayyorlangan.

4. Izolyator qanday haroratlarda ishlay oladi?
   U −60 °C dan +50 °C gacha bo‘lgan haroratlarda ishlashi mumkin.

5. Izolyator qanday o‘rnatiladi?
   U KN-18 ilgaklari yoki TN-1/2 traveralari yordamida, KP-18 polietilen qalpoqchasi bilan o‘rnatiladi.
