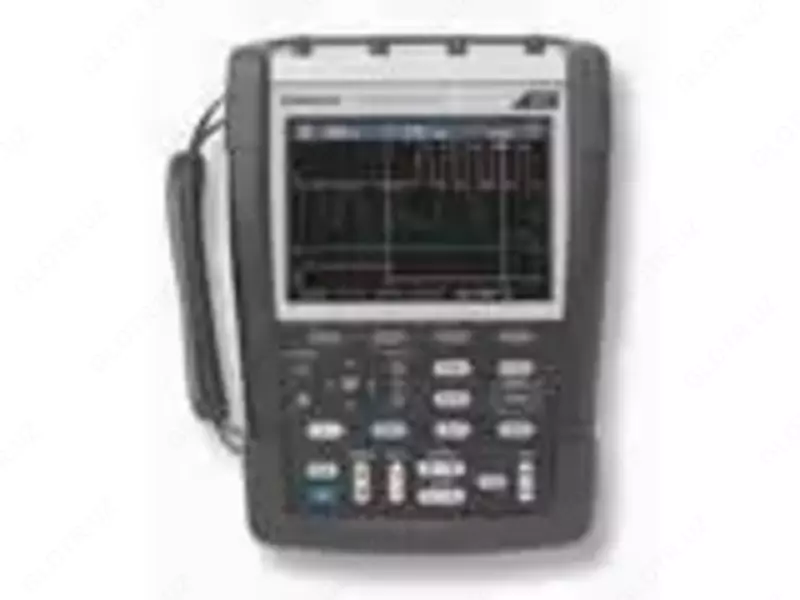

Xususiyatlari

Vertikal burilish tizimi, analog kanallar

Galvanik izolyatsiyalangan kanallar soni

4

Analog tarmoqli kengligi (-3 dB)

100 MGts

Ko'tarilish vaqti

3,5 ns

Uskuna tarmoqli kengligini cheklash

20 kHz, 20 MGts yoki cheksiz

Kirish rejimi

To'g'ridan-to'g'ri to'g'ridan-to'g'ri ulash, o'zgaruvchan tokni ulash

Kirish empedansi

1 MŌ ± 1%, 14 pF ± 2 pF

Vertikal sezgirlik

2 mV/div dan. 100 V/div gacha.

Vertikal ruxsat

8 bit

DC daromad aniqligi

5 mV/div - 100 V/div vertikal sezuvchanlik uchun o'lchangan qiymatning ±2,1% + (0,04 ? vertikal sezuvchanlik).

Maks. BNC ulagichidagi kirish kuchlanishi

(1 MŌ) 300 Vs. kv, III toifa (BNC kirish ulagichida)

Maks. probning kirish kuchlanishi (berilgan THP0301-X probi uchun)

300 chorshanba. kv., mushuk. 10: 1 kuchlanish bo'luvchi bilan probning signal va umumiy problari orasidagi III

Maks. erga kuchlanish

1000 chorshanba. kv., mushuk. II/600 chorshanba. kv., mushuk. III BNC kirish ulagichi korpusi va tuproq o'rtasida

Gorizontal skanerlash holati

±4 bo'linish

Gorizontal burilish tizimi

Maks. namuna olish tezligi

2,5 GS/s (1,25 GS/s, 4 kanal)

Maksimal yozish uzunligi (har bir kanal)

10 000 nuqta (aylantirish rejimida 30 000 nuqta (4 ms dan 2 min/div))

Tozalash tezligi diapazoni

2 ns dan 4 s gacha

Kechikish vaqti diapazoni

Ishga tushirishdan oldingi intervalda 1 ta toʻliq ekran (12 ta boʻlim) yoki ishga tushirilgandan keyingi intervalda 100 tagacha ekran (1200 ta boʻlim)

Vaqt oralig'ini o'lchash xatosi

±100 ppm + 0,04 div.

Masshtablash

Haqiqiy vaqtda yoki ilgari qayd etilgan to'lqin shakllarida kuzatilgan to'lqin shakllarini gorizontal ravishda cho'zish yoki siqish

Boshlash tizimi

Trigger manbai

Kanal 1, 2, 3 yoki 4. Barcha kirishlar bir-biridan va erdan galvanik tarzda ajratilgan.

Asosiy ishga tushirish rejimlari

Daraja bo'yicha avtomatik, avtomatik, oddiy va bitta tortishish

Kirish rejimini ishga tushirish

DC, past o'tkazuvchan filtr, shovqinni bostirish bilan (sezuvchanlikni pasaytiradi)

Trigger zanjirining sezgirligi

DC interkom

>5 mV/div da 0 dan 5 MGts gacha bo'lgan 0,5 bo'linish.

5 MGts dan 200 MGts gacha bo'lgan 1 bo'linma (THS3024)

5 MGts dan 100 MGts gacha bo'lgan 1 bo'linma (THS3014)

Trigger darajasi oralig'i

Har qanday kanal

±4,0 bo'linishlar

Ishga tushirish rejimi

Old tomondan

Har qanday kirishda ijobiy, salbiy yoki o'zgaruvchan chekka. Kirish rejimi: DC ulangan, RF bostirish va shovqinni bostirish.

Pulsning davomiyligi bo'yicha

1-kanalda davomiyligi >, <, = yoki? belgilangan qiymatga (0,01 div, min. qiymati 50 ns aniqlik bilan)

Voqea bo'yicha

Trigger N-chi trigger hodisasi, N ni 2 dan 99 gacha tanlash mumkin

Video signal orqali

NTSC, PAL, PAL Plus va SECAM signallarining 1-kanalda, qator raqamida, barcha satrlarda yoki juft, toq yoki barcha freymlarida tetiklash

Progressiv

1-kanalda ishga tushirish, yuqori aniqlikdagi progressiv skanerlash video, gorizontal skanerlash chastotasi 14 kHz dan 65 kHz gacha

Rasmga tushirish rejimi

Namuna olish (standart)

Signal namunalarini qayd qilish

Xatolarni aniqlash

5 mks/div dan skanerlash tezligida taxminan 8 ns davomiylikdagi yuqori chastotali impulslar va tasodifiy nosozliklarni yozib oling. 120 s/div gacha.

O'rtacha

4 rejim: 2, 4, 8 yoki 64 to'lqin shakllari

O'tkazish rejimi

To'lqin shakllarini o'ngdan chapga 4 ms/div dan kam yoki teng bo'lgan supurish tezligida aylantiradi.

Ma'lumotlarni yozib olish

Sana va vaqt tamg'asi bilan 100 ta ekran uchun avtomatik ma'lumotlar jurnali. Ichki xotira yoki USB qurilmasida saqlash

Oscillogrammalarni solishtirish

Foydalanuvchi tomonidan tanlanadigan mos yozuvlar to'lqin shakli bilan vizual taqqoslash yoki natijalarni yozib olish bilan 1, 2, 3 va 4-kanallarni avtomatik niqob sinovi

Avtomatik sozlash

Avtomatik sozlash

Bitta tugmani bosish bilan barcha kanallarning vertikal va gorizontal og'ish parametrlarini avtomatik sozlash

Avtomatik diapazonni tanlash

Trigger tizimining parametrlarini doimiy ravishda avtomatik sozlash, barcha kanallarning vertikal va gorizontal burilishlari, signal o'zgarishlarini kuzatish imkonini beradi.

To'lqin shakli o'lchovlari

Kursorlar

Vaqt, chastota (1/T), kuchlanish, quvvat, har qanday kanalning signal oscillogrammasidan ko'tarilish / pasayish vaqti yoki matematik operatsiyalar natijasi

Avtomatik o'lchovlar

Bir vaqtning o'zida 4 tagacha o'lchov natijalarini ko'rsatish. Quyidagi parametrlarni o'lchash mumkin:

tez. kuchlanish, rms AC qiymati kuchlanish, o'zgaruvchan doimiy kuchlanish komponent, maks. eng yuqori kuchlanish, min. eng yuqori kuchlanish, eng yuqori kuchlanish, to'g'ridan-to'g'ri oqim tok, a.k. tok, a.k. doimiy oqim komponent, chastota, ko'tarilish vaqti (kursorlar bo'yicha), tushish vaqti (kursorlar bo'yicha), fazalar siljishi (har qanday ikkita kirish signallari o'rtasida), musbat pulsning davomiyligi, salbiy impuls davomiyligi, ijobiy impulslar uchun ish aylanishi, manfiy va
