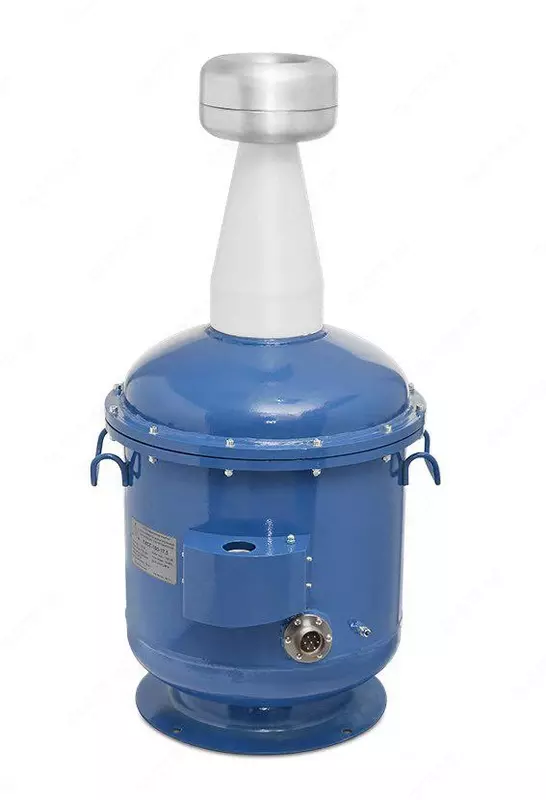

ТИОГ-100 — трансформатор испытательный однофазный газонаполненный

Kod: P-0885618 Ushbu mahsulot sotuvda mavjud emas

Показать телефон Позвонить Xabar yuborish Xabar yuborish

Tavsifi

Назначение трансформатора испытательного однофазного газонаполненного ТИОГ-100:
Трансформатор испытательный однофазный газонаполненный ТИОГ-100 предназначен для испытания высоковольтного электротехнического оборудования класса напряжения 35 кВ и выше кратковременным переменным (50 Гц) напряжением до 100 кВ.
Трансформатор разработан для применения в составе передвижной испытательной лаборатории, конструкция его устойчива к вибрации при транспортировании и климатическим факторам. Трансформатор практически не требует обслуживания.

Описание трансформатора испытательного однофазного газонаполненного ТИОГ-100:

В конструкции трансформатора ТИОГ-100 может быть встроен высоковольтный элегазовый конденсатор, который при подключении соответствующих измерительных приборов позволяет проводить испытания с измерением емкости изоляции Сх, тангенса угла диэлектрических потерь tgδ и частичных разрядов ЧР.

В стандартном исполнении трансформатор имеет мощность 7,5 кВА - исполнение 1 ТИОГ-100/7.5 и 17,5 кВа - исполнение 2 ТИОГ-100/17.5.

В трансформаторе ТИОГ-100 также имеется отвод обмотки высокого напряжения (индуктивный делитель напряжения), который позволяет измерять высокое напряжение, выдаваемое трансформатором на объект испытаний.

Технические характеристики трансформатора ТИОГ-100:

Параметр	Значения
Параметр	ТИОГ-100/7.5	ТИОГ-100/17.5
Выходное напряжение, кВ	100
Входное напряжение, В	220 или 380
Номинальная частота, Гц	50
Максимальная выходная мощность, кВА	7,5	17
Максимальный выходной ток, А	0,075	0,17
Максимальная емкость объекта испытаний, пФ	2500	5800
Емкость встроенного конденсатора, пФ	18-25
Рабочее избыточное давление элегаза, МПа	0,35
Масса, кг	68	85
Габаритные размеры, мм	Ø464×793
