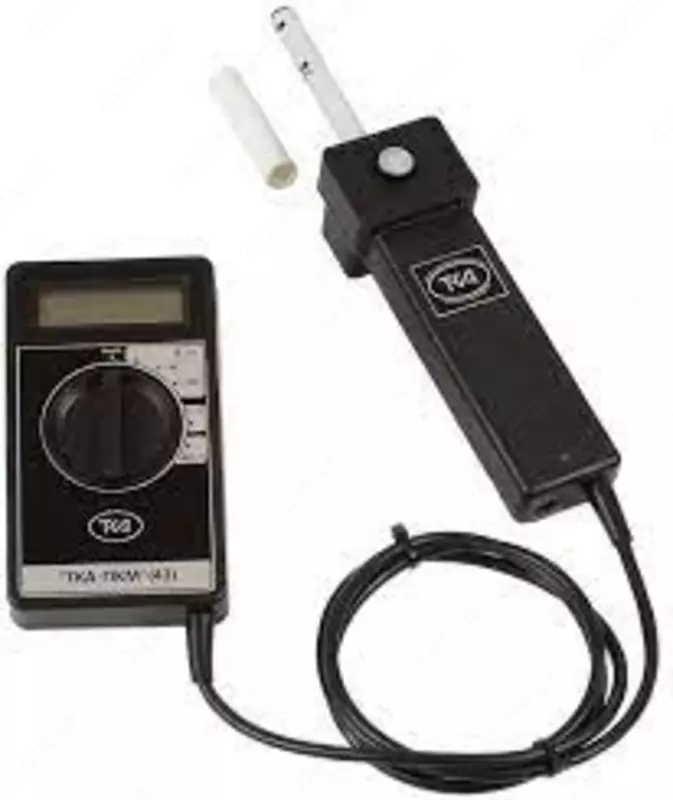

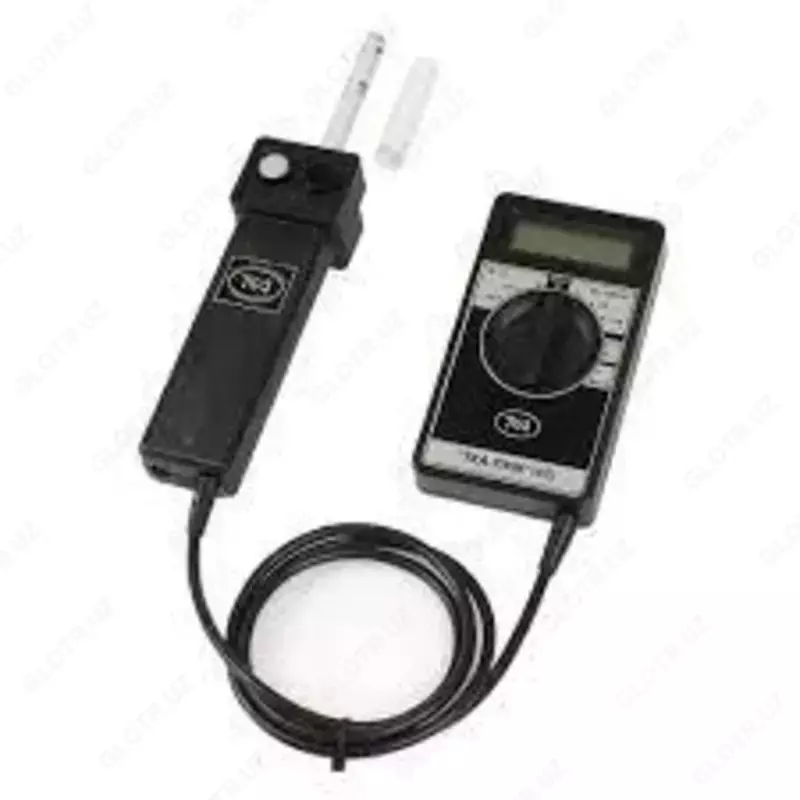

TKA-PKM (43) - lyuks o'lchagich + harorat va namlik o'lchagich

Lyuks o'lchagich + harorat va namlik o'lchagich TKA-PKM (43) maqsadi:

TKA-PKM (43) - spektrning ko'rinadigan hududida (380 ÷ 760) nm, harorat va nisbiy namlikni o'lchash uchun mo'ljallangan birlashtirilgan qurilma.

Lyuksmetr fotodetektorining nisbiy spektral sezgirlik funksiyasidagi farq GOST 8.332 ga muvofiq kunduzgi ko‘rish V(l) uchun monoxromatik nurlanishning nisbiy spektral yorug‘lik samaradorligi funksiyasiga mos keladigan yorug‘lik filtrlari tizimi orqali tuzatiladi.


Lyuksmetrning samarali mos yozuvlar tekisligi fotodetektorning kosinusli nozulining oldingi tekisligiga to'g'ri keladi.

Qurilmani qo'llash sohasi:

turar-joy va ishlab chiqarish binolarida, muzeylarda, kutubxonalarda, arxivlarda sanitariya-texnik nazorat; ish joylarini va boshqa faoliyat sohalarini sertifikatlash.

Lyuks o'lchagich + harorat va namlik o'lchagich TKA-PKM (43) xususiyatlari:

Bir qurilmada bir nechta o'lchash kanallarining kombinatsiyasi;

Bitta almashtirilmaydigan bosh bilan o'lchash imkoniyati;

Yilni va ishlatish uchun qulay.

Lyuks o'lchagich + harorat va namlik o'lchagich TKA-PKM (43) ning texnik xususiyatlari:

Parametrning ma'nosi

Asosiy xususiyatlar

Yoritish o'lchov diapazoni 10 ÷ 200 000 lyuks

Yoritish o'lchovlarining ruxsat etilgan asosiy nisbiy xatosi chegaralari ± 8,0%

Havo haroratini o'lchash diapazoni -30 ÷ +60 ° S

+15 dan +25 °C gacha bo'lgan haroratni o'lchashning ruxsat etilgan asosiy mutlaq xatosi ± 0,2%

Havo haroratida havo haroratini o'lchashda ruxsat etilgan qo'shimcha mutlaq xatolik chegaralari, °C -30 dan -10 gacha, shu jumladan ± 0,3 °C

-10 dan +15 gacha, shu jumladan ± 0,1 ° S

+25 dan +45 gacha ± 0,1 °S gacha

+45 dan +60 ± 0,3 ° S gacha

Havoning nisbiy namligini o'lchash diapazoni 5 ÷ 98%

+15 dan +25 °C ± 3,0% nisbiy namlik oralig'ida nisbiy namlik o'lchovlarining ruxsat etilgan asosiy mutlaq xatosi chegaralari

Havo harorati har 10 ° C uchun -30 dan +15 gacha va +25 dan +60 ° C gacha ± 3,0% nisbiy namlik oralig'ida o'zgarganda nisbiy namlikni o'lchashning ruxsat etilgan qo'shimcha mutlaq xatosi chegaralari.

Optik miqdorlarni o'lchashda qurilmaning qo'shimcha nisbiy xatosi chegaralari, o'lchov sohasidagi havo harorati har 10 ° C uchun -30 dan +15 gacha va Sankt-Peterburgda o'zgarganda fotometrik boshning sezgirligining o'zgarishi sababli. +25 dan +60 °S gacha ± 3,0%

Quvvat Batareya hajmi "Krona" 9 V

Qurilmaning ishlash shartlari

Atrof-muhit harorati -30 dan +60 ° C gacha

Atrof-muhit haroratida nisbiy namlik 25 °C dan 98% gacha

Atmosfera bosimi 80 ÷ 110 kPa

Qurilmaning umumiy o'lchamlari va og'irligi

Signalni qayta ishlash blokining umumiy o'lchamlari (ortiq emas) 130 x 70 x 30 mm

Probli fotometrik boshning umumiy o'lchamlari (ko'pi yo'q) 230 x 48 x 55 mm

Qurilmaning og'irligi (ko'p emas) 0,3 kg

No. Ism miqdori

1 Lyuksmetr + harorat va namlik o'lchagich TKA-PKM (43) 1

2 Batareya turi “Krona” (6F22) 1

3-qurilma uchun sumka

4 Foydalanish bo'yicha ko'rsatmalar 1

5 Pasport 1

6 Tashish konteyneri 1

Yetkazib berish to'plami TKA-PKM (43)

No. Ism miqdori

1 Lyuksmetr + harorat va namlik o'lchagich TKA-PKM (43) 1

2 Batareya turi “Krona” (6F22) 1

3-qurilma uchun sumka

4 Foydalanish bo'yicha ko'rsatmalar 1

5 Pasport 1

6 Tashish konteyneri 1
