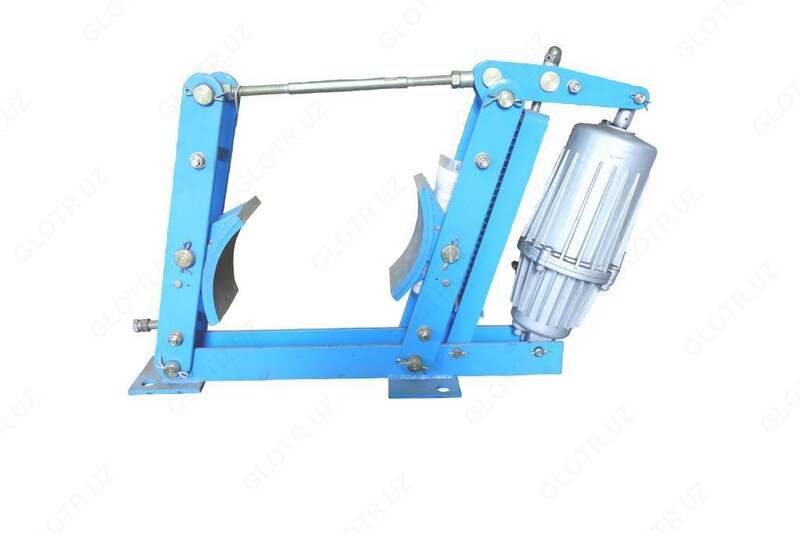

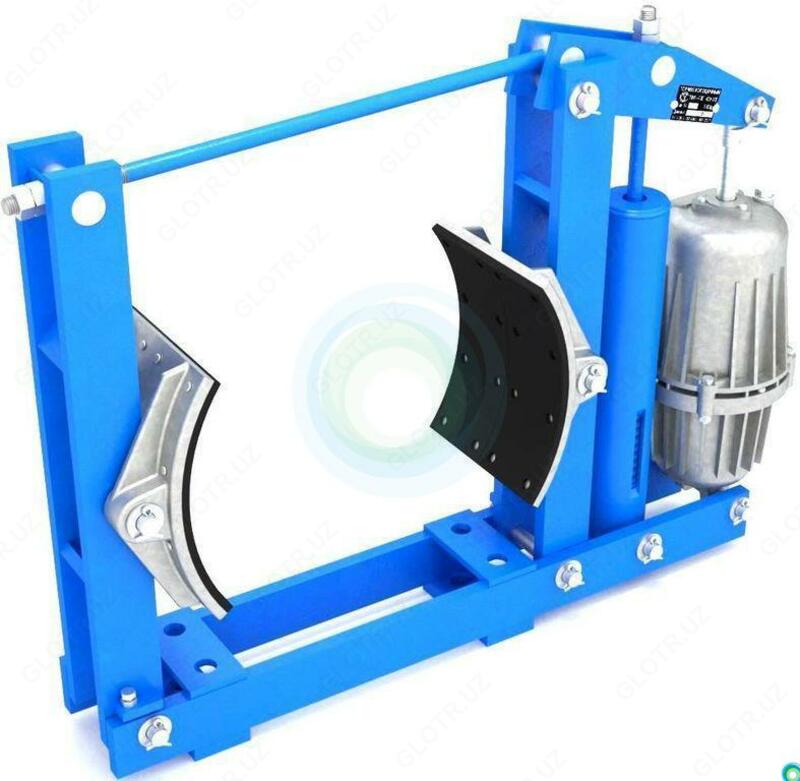

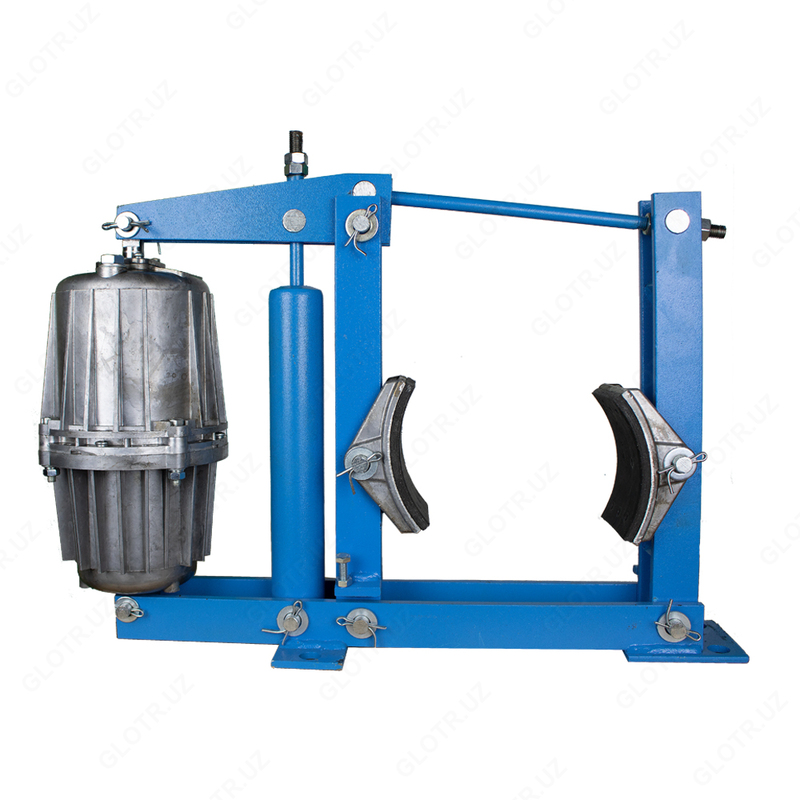

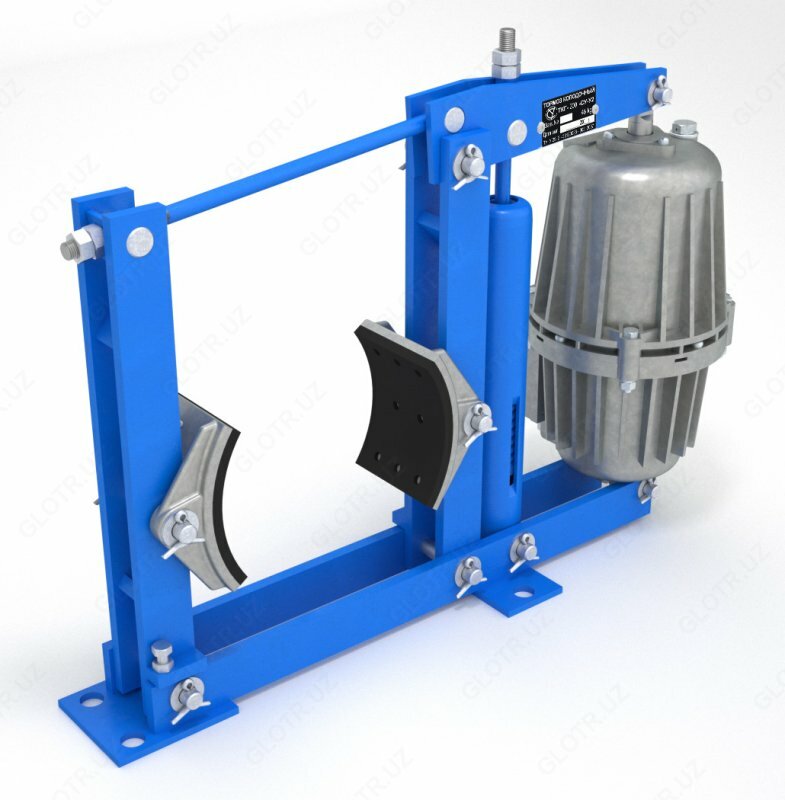

Tkg-500 tormozi bitta ustunli elektr gidrotolkanlar bilan

 TKG-500 poyafzal tormozi haydovchi ishlamay qolganda mexanizmlarning (asosan yuk ko'taruvchi va tashish mashinalari) vallarini tormozlangan holatda to'xtatish va ushlab turish uchun mo'ljallangan. TKG-500 tormozlari vertikal holatda (tormoz kasnagining gorizontal o'qi va tormozni o'rnatish uchun taglik bilan) mexanizmlarga o'rnatiladi.

TKG-500 tormozining umumiy o'lchamlari


TKG-500 tormoz qurilmasi 1. Turtgich; 2. stend; 3. Bahor; 4,5,6. Tutqich tizimi; 7. Yostiqchalar; 8. Rostlash vintlari; 9. Zaxira

L H h A A1 a1 a B b b2 b1 b3 D d h1 S h2 max h2 start

TKG-400 1160 735 400 410 205 85 85 232 130 200 160 160 500 27 70 8 50 30

Iqlim ko'rsatkichi

GOST 15150-69 bo'yicha "U" iqlimiy versiyasi, "2" toifasi. Tormoz quyidagi sharoitlarda ishlashga mo'ljallangan: 1) atrof-muhit portlovchi emas; 2) atrof-muhit harorati +40C dan -40C gacha; 3) ish tartibi oson; 4) ish kuchlanishi 380V, oqim chastotasi 50 Gts.Ochiq havoda ishlaydigan mexanizmlarga o'rnatilganda, tormozlar atmosfera yog'inlari va quyosh nurlanishidan korpus bilan himoyalangan bo'lishi kerak.

TKG-500 tormozining texnik xususiyatlari

Parametr nomi TKG-500

Hisoblangan tormoz momenti, N m, 2500 dan kam emas

Tormoz kasnagi diametri, mm 500

Quvvat iste'moli, Vt 240

Oqim turi o'zgaruvchan, chastota 50 Hz

Voltaj, V 220/380

TE-80 tipidagi itaruvchi

Elektrogidravlik itargichning tayoqchasidagi nominal kuch, N, 800 dan kam emas

Elektrogidravlik itaruvchi zarba, mm 80 dan kam emas

Qo'llash vaqtini bloklaydi, s, 0,4 dan oshmaydi

Tormozning og'irligi, kg, 150 dan oshmaydi
