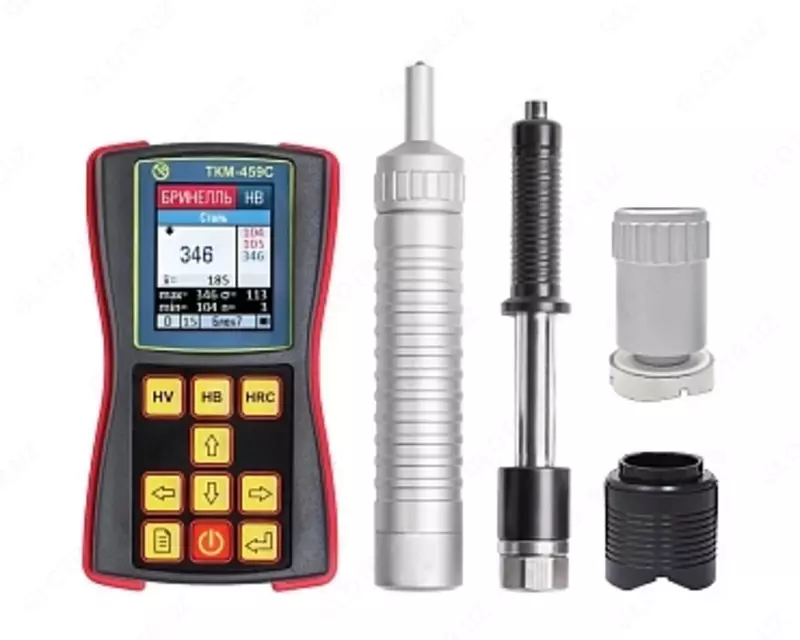

TKM-459S "Universal+" - ultratovushli qattiqlik o'lchagich

TKM-459S "Universal+" ning xususiyatlari
PARAMETRELAR
QIMMATLAR

Asosiy shkalalar bo'yicha qattiqlik o'lchovlari diapazoni:
Brinellga ko'ra
90 – 450 NV

Rokvellga ko'ra C
20-70 HRC

Vickersga ko'ra
240 - 940 HV

Asosiy shkalalarda qattiqlikni o'lchashda mutlaq xatolik chegaralari:
Brinellga ko'ra:
(90…150) LV oralig'ida
±10NV

(150…300) LV oralig'ida
±15NV

(300…450) LV oralig'ida
±20NV

Rokvellga ko'ra C
±2 HRC

Vickersga ko'ra:
(240…500) HV oralig'ida
±15HV

(500…800) HV oralig'ida
±20HV

(800…940) HV oralig'ida
±25 HV

Sensorni o'rnatish uchun mahsulot maydonining diametri Ultrasonik sensor uchun:
- samolyotda 1 mm dan,
– 5 mm dan ko‘r teshikda (yiv) Dinamik datchik uchun:
samolyotda 7 mm dan
Qattiqlik o'lchagich shkalalari uchun mumkin bo'lgan qo'shimcha kalibrlashlar soni
Har bir o'lchov uchun 5

Qo'shimcha tarozilar soni
3

Bitta qattiqlik sinovi vaqti
2 sek.

O'rtacha qiymatni hisoblash uchun o'lchovlar soni
1–99

O'rtacha qiymatni hisoblashda noto'g'ri o'lchov natijalarini bekor qilish uchun algoritmlar soni
3

O'lchov natijalarini xotira hajmi
12 900

Xotirada yaratilgan o'lchov natijalarining nomlangan bloklarining maksimal soni
100

Kompyuterga ulanish
USB

Oziqlanish
LI-ion batareyasi (qurilma ichiga o'rnatilgan)

Qattiqlik o'lchagich elektron blokining o'lchamlari
121x69x41 mm

Qattiqlik o'lchagich elektron blokining og'irligi
300 g

Ishlash harorati oralig'i
-15 … + 35 °S

Qimmatbaho metallarning mavjudligi
Yo'q

Kafolat muddati
32 oy sotilgan kundan boshlab,
lekin 36 oydan oshmasligi kerak. chiqarilgan kundan boshlab

Qattiqlik tekshirgichning kalibrlash oralig'i
1 yil

TKM-459S sensorlarining xarakteristikalari

Foto Sensor turi/yuklash *Mahsulotning vazni/qalinligi/pürüzlülüğü
Uzunlik / diametr

Ilova
ULTRASONIK USUL

"A"
50H/5 kg 1 kg/3 mm/Ra 1,6 145/26 mm Boshqarish masalalarining asosiy qismini hal qilish.
"H"
10H/1 kg 1 kg/2 mm/Ra 0,8 145/26 mm Galvanik qoplamalar (xrom, mis, nikel, rux, qalay va boshqalar) qattiqligini nazorat qilish.
"BILAN"
100H/10 kg 1 kg/4 mm/Ra 3,2 145/26 mm 5-sinfgacha sirt pürüzlülüğüne ega mahsulotlar.

"TO"
50H/5 kg 1 kg/3 mm/Ra 1,6 76/33 mm Konteynerlar, diametri 80 mm bo'lgan quvurlar va boshqa erishish qiyin bo'lgan joylarda tekshirish.

"AL"
50H/5 kg 1 kg/3 mm/Ra 1,6 190/26 mm erishish qiyin joylarda qattiqlikni nazorat qilish; tishlari, oluklari, chuqurchalari bo'lgan mahsulotlar.

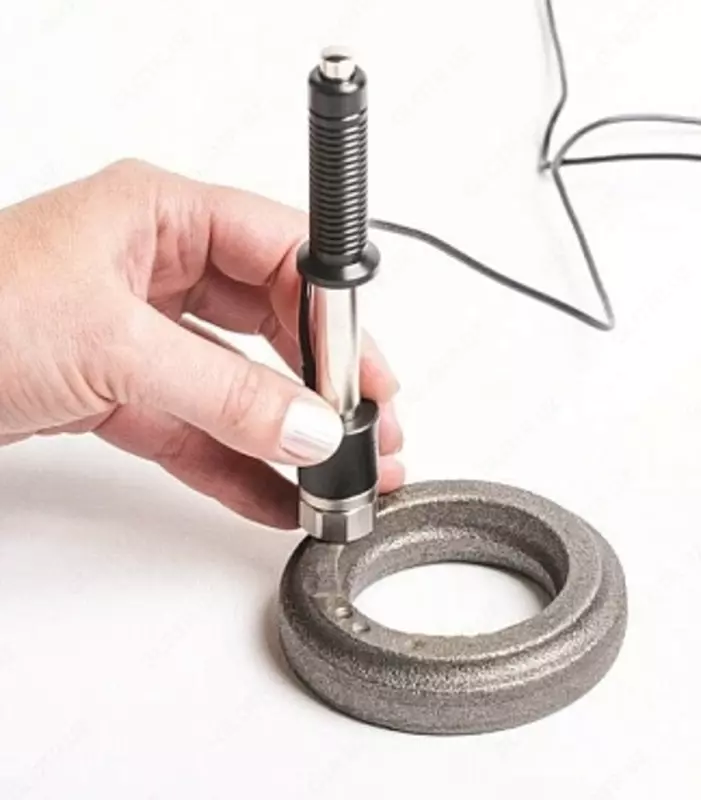

DINAMIK USUL

“D” 3 kg/6 mm/Ra 3,2 138/21 mm Boshqarish masalalarining asosiy qismini yechish.
"E" 3 kg/6 mm/Ra 3,2 138/21 mm. Qattiqligi yuqori bo'lgan materiallarni ommaviy sinovdan o'tkazish uchun polikristalli kubik bor nitrididan tayyorlangan intenterli datchik.

"G" 8 kg/55 mm/Ra 7,6 200/29 mm Mahsulotning chuqur qatlamlarining qattiqligini nazorat qilish; yuqori strukturaviy heterojenlikka ega bo'lgan materiallar (quyma temir, bronza va boshqalar) Mahsulotning kutilayotgan qattiqligi 450 HB dan oshmaydi.
