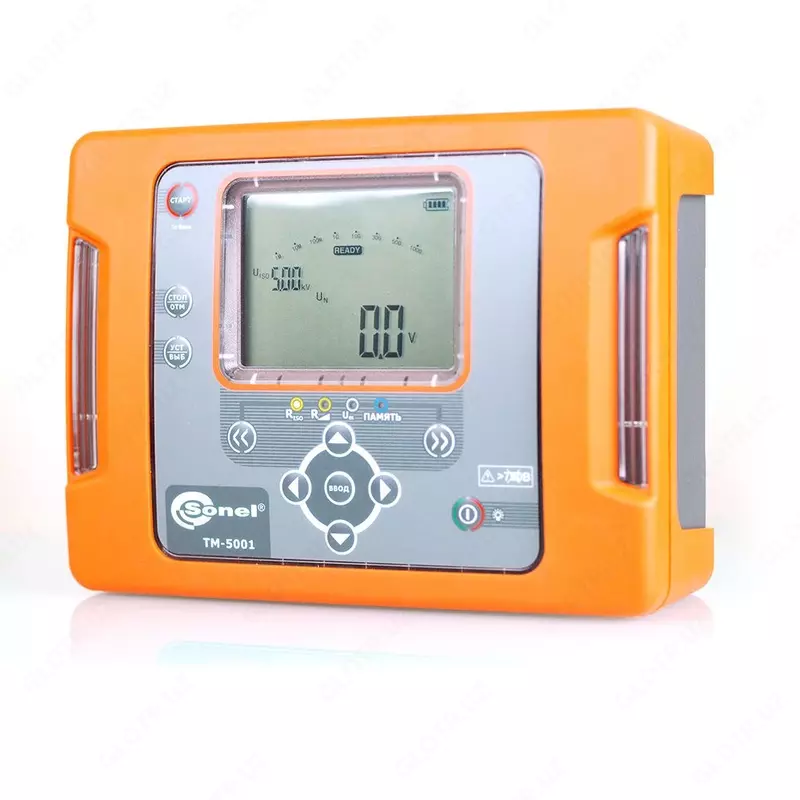

ТМ-5001 — измеритель параметров электроизоляции

Назначение измерителя параметров электроизоляции ТМ-5001:

TM-5001 — цифровой мегаомметр, предназначенный для измерения сопротивления изоляции кабельных линий, проводов, обмоток трансформаторов, двигателей, других электро- и телекоммуникационных установок. Максимальное измерительное напряжение составляет 5000 В постоянного тока, а диапазон измеряемого сопротивления ограничен величиной в 5000 ГОм. Прибор позволяет отображать величину тока утечки в процессе измерения сопротивления изоляции. Установка трёх интервалов времени позволяет автоматически рассчитывать коэффициент абсорбции (увлажнённости) и поляризации (старения), а также активация фильтра позволяет выполнять измерения в среде электромагнитных помех. Анализируя результаты измерений сопротивления изоляции, например, в режиме нарастающего напряжения (RampTest), с помощью графиков зависимости RISO(t), U(t), I(t) можно охарактеризовать состояние изоляции испытываемого объекта и, следовательно, предупредить аварийные случаи.

Особенности измерителя параметров электроизоляции ТМ-5001:

• Диапазон измерительного напряжения до 5000 В: установка произвольной величины 50...500 В с шагом 50 В и с 500...5000 В с шагом 100 В;
• Диапазон измеряемого сопротивления изоляции до 5000 ГОм (5 ТОм);
• Вычисление коэффициентов абсорбции и поляризации: установка трёх интервалов времени;
• Индикация измеряемого сопротивления изоляции и тока утечки;
• Графический анализ состояния изоляции по трём характеристикам RISO(t), U(t), I(t);
• Настройка трёх режимов работы фильтра от помех электромагнитных полей;
• Измерение сопротивления изоляции нарастающим напряжением (RampTest) с возможностью регулирования испытательного напряжения и времени;
• Автоматическая разрядка ёмкости измеряемого объекта после окончания измерения;
• Измерение напряжения переменного и постоянного тока до 750 В; работа прибора от внутреннего аккумулятора, сети 220 В и автомобильной сети 12 В;
• Сохранение результатов измерений в память и передача данных на ПК через интерфейс USB;
• Совместим с ПО «SONEL Reader» и «СОНЭЛ Протоколы 2.0»;
• Рабочий диапазон температур от -20°C до +50°C.

Технические характеристики измерителя параметров электроизоляции ТМ-5001:

Примечание:
Сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда».
Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина».
