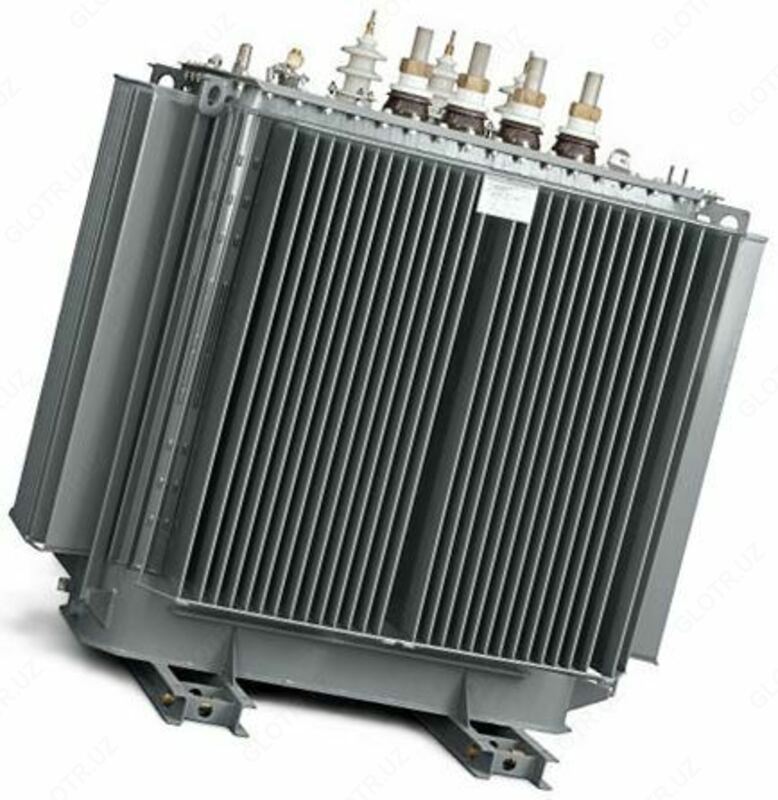

Transformator TMG21 630/10(6)0,4 kV.

Transformator TMG21 uch fazali moyli umumiy maqsadli transformatorlardir. Ushbu transformatorlar 6 … 35 kV yuqori kuchlanish (VН) va 0,4 … 10,5 kV past kuchlanish (НН) kombinatsiyasi bilan ishlab chiqariladi.

GOST 11677 ga muvofiq, transformatorlarning texnik parametrlaridagi chegaraviy og'ishlar quyidagicha belgilangan:

• Qisqa tutashuv kuchlanishi: ±10%;

• Asosiy tarmoqdagi qisqa tutashuv yo'qotishlari: +10%;

• Bo'sh yuk yo'qotishlari: +15%;

• To'liq massa: +10%.

Ushbu seriyadagi transformatorlarning past kuchlanishli windigini alyuminiy simlar bilan emas, balki alyuminiy folga bilan tayyorlangan. Bu o'rashning soddaligi bilan yuqori ishonchlilikni ta'minlaydi.

Zamonaviy o'rash va izolyatsion materiallar yordamida, konstruktsiyada tashqi qisqa tutashuv toklarining salbiy ta'sirlarini minimallashtirish imkonini beruvchi dizayn yaratilgan. Alyuminiy lentalarining kengligi past kuchlanishli o'rashning balandligiga teng bo'lib, bu transformator ichidagi osiyal dinamik kuchlarni sezilarli darajada kamaytiradi. Izolyatsiya sifatida DDP turi qog'ozdan foydalanilgan, u o'rashlar quritilishi jarayonida qattiqlashadi. Shunday qilib, yuqori radial kuchlarga qarshilik ko'rsatadigan mustahkam va bardoshli tuzilma yaratiladi.

Transformatorlar ichidagi moy darajasini nazorat qilish uchun suzuvchi turdagi moy ko'rsatkichi o'rnatilgan.

Bino ichida o'rnatiladigan transformatorlar uchun, iste'molchining so'rovi bo'yicha, ichki bosimni nazorat qilish va ruxsat etilgan chegarani oshganida signal beruvchi elektrokontaktli manovakuummetr o'rnatilishi mumkin.

Yuqori qismdagi moyning haroratini o'lchash uchun transformatorlarning ustki qismida suyuq shisha termometrini o'rnatish uchun quvur mavjud. Bu transformatorlar, iste'molchining so'rovi bo'yicha ta'minlanadi.

Moyning yuqori qatlamlarining haroratini o'lchash va tashqi elektr zanjirlarini boshqarish uchun, bino ichida yoki soyada o'rnatiladigan transformatorlar, iste'molchining so'rovi bo'yicha, manometrik signal beruvchi termometr bilan ta'minlanishi mumkin.

Transformatorlarning past kuchlanishli o'rashlarining neytral uzatish va uzatishlari, o'rashning nominal tokining 100% ga teng davomiy tok yukini hisoblash uchun mo'ljallangan.

Transformatorlar vertikal va gorizontal yo'nalishlarda ko'chirish uchun transport g'ildiraklari bilan jihozlangan.

Iste'molchining talabiga binoan zavod turli konstruktiv bajarishlar, kuchlanishlar kombinatsiyasi va o'rashlar ulanish guruhlari bilan farq qiluvchi transformatorlarni ishlab chiqarishi mumkin.

Texnik xususiyatlar ushbu katalogda faqat yo'naltiruvchi ma'lumot sifatida berilgan va istalgan vaqtda o'zgartirilishi mumkin.

Texnik xususiyatlar:

• Kuchlanish:
  6/0,4 kV, 6,3/0,4 kV, 10/0,4 kV, 10,5/0,4 kV, 35/0,4 kV, 35/6,3 kV, 35/10 kV.

• Ulash schemalari va o'rashlar ulanish guruhlari:

  • У/Ун-0

  • У/Zн-11

  • Д/Ун-11

  • Ун/Д-11

• Kafolat:
  5 yil.
