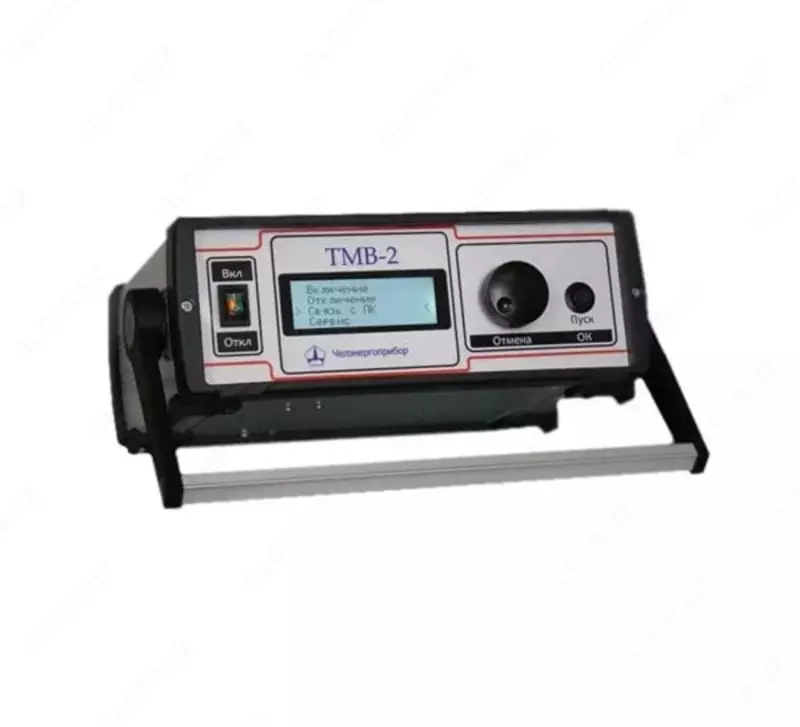

ТМВ-2 — прибор для измерения скоростных и временных характеристик масляных выключателей
Kod: P-0885594 Ushbu mahsulot sotuvda mavjud emasНазначение прибора для измерения скоростных и временных характеристик масляных выключателей ТМВ-2:
Прибор для измерения скоростных и временных характеристик выключателей ТМВ-2 предназначен для регистрации скоростных и временных характеристик высоковольтных масляных выключателей, а также временных характеристик элегазовых и вакуумных выключателей. Прибор регистрирует следующие параметры:
- Время включения и отключения выключателей;
- Степень разновременности замыкания и размыкания контактов;
- Величины линейных перемещений подвижных контактов масляных выключателей, в том числе величины вжима контактов, а именно расстояния между точкой соприкосновения контактов и положением контактов во включенном состоянии;
- Скоростные характеристики масляных выключателей (зависимости скорости перемещения подвижных контактов выключателей от величины перемещения).
Описание прибора для измерения скоростных и временных характеристик масляных выключателей ТМВ-2:
Прибор имеет встроенный жидкокристаллический индикатор (дисплей), на котором отображаются режимы работы и результаты измерений в численном виде.
Для управления коммутацией выключателя в приборе ТМВ-2 имеются ключи управления, позволяющие изменять состояние выключателя по команде от прибора.
Прибор ТМВ-2 имеет встроенную энергонезависимую память, позволяющую хранить результаты измерения, а также USB-порт для соединения с персональным компьютером. Результаты измерения могут быть сохранены и впоследствии переданы в ЭВМ при помощи программы приема данных.
ТМВ-2 поставляется в комплекте с программным обеспечением для ПК, позволяющем сохранять, распечатывать и просматривать скоростные и временные характеристики выключателей.
Технические характеристики прибора для измерения скоростных и временных характеристик масляных выключателей ТМВ-2:
| Параметр | Значение |
| Общие характеристики | |
| Диапазон измерения временных параметров | 0...2 с |
| Диапазон измерения линейных перемещений | 0...1000 мм |
| Диапазон измерения линейной скорости | 0...10 м/с |
| Предел допускаемой основной погрешности измерения временных параметров | 0,3 % |
| Предел допускаемой основной относительной погрешности измерения линейных перемещений | 0.2% |
| Максимальное количество одновременно регистрируемых контактных цепей | 3 |
| Максимально допустимый ток по цепям управления контакторами | 20 А |
| Максимальное количество записей в энергонезависимой памяти | 40 |
| Питание от сети | переменного тока 100-240В, 50 Гц постоянного тока 120-340 В |
| Масса без принадлежностей | не более 2 кг |
| Габариты прибора | 275х255х95 мм |
| Условия эксплуатации | |
| Температура окружающей среды | -20...+50°C |
| Относительная влажность воздуха, не более | 90% при 30°C |
| Атмосферное давление | 84...106,7 кПа |
